1.1. Lieferumfang

Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien

Zustand.

Stck. d&b Code Beschreibung
1

Z5404

d&b Schwenkbügel 8S

[1a]

1

Z5405

d&b Schwenkbügel 10S

[1b]

1

Z5406

d&b Schwenkbügel12S

[1c]

jeweils einschließlich:

2

Zylinderkopfkopfschraube Torx M8 x 20

[2]

2

Federring

[3]

1

Torxschlüssel T45

[4]

1

D2958

Montageanleitung

1.2. Sicherheit

Allgemeine Sicherheit
Die Planung sowie der Auf- und Abbau darf ausschließlich durch

sachkundiges und beauftragtes Personal durchgeführt werden.

Es liegt in der Verantwortung der ausführenden Personen, dass die

Befestigungs- bzw. Hängepunkte für den betreffenden Verwen-

dungszweck ausgelegt sind.

Überprüfen Sie die Zubehörkomponente vor jedem Einsatz.

Bestehen auch nur geringste Zweifel an der Funktion und Sicherheit

der Komponente, darf diese nicht eingesetzt werden

Belastbarkeit
Richten Sie den Schwenkbügel immer senkrecht aus, sowohl bei

Montage auf einem Lautsprecherstativ als auch bei geflogener

Anwendung.

Der Z5404 Schwenkbügel 8S ist für eine Nennlast von 7.4 kg

(BGV C1) ausgelegt, was dem Gewicht eines 8S Lautsprechers

entspricht.

Der Z5405 Schwenkbügel 10S ist für eine Nennlast von 13 kg

(BGV C1) ausgelegt, was dem Gewicht eines 10S bzw. 10S-D

Lautsprechers entspricht.

Der Z5406 Schwenkbügel 12S ist für eine Nennlast von 17 kg

(BGV C1) ausgelegt, was dem Gewicht eines 12S bzw. 12S-D

Lautsprechers entspricht.

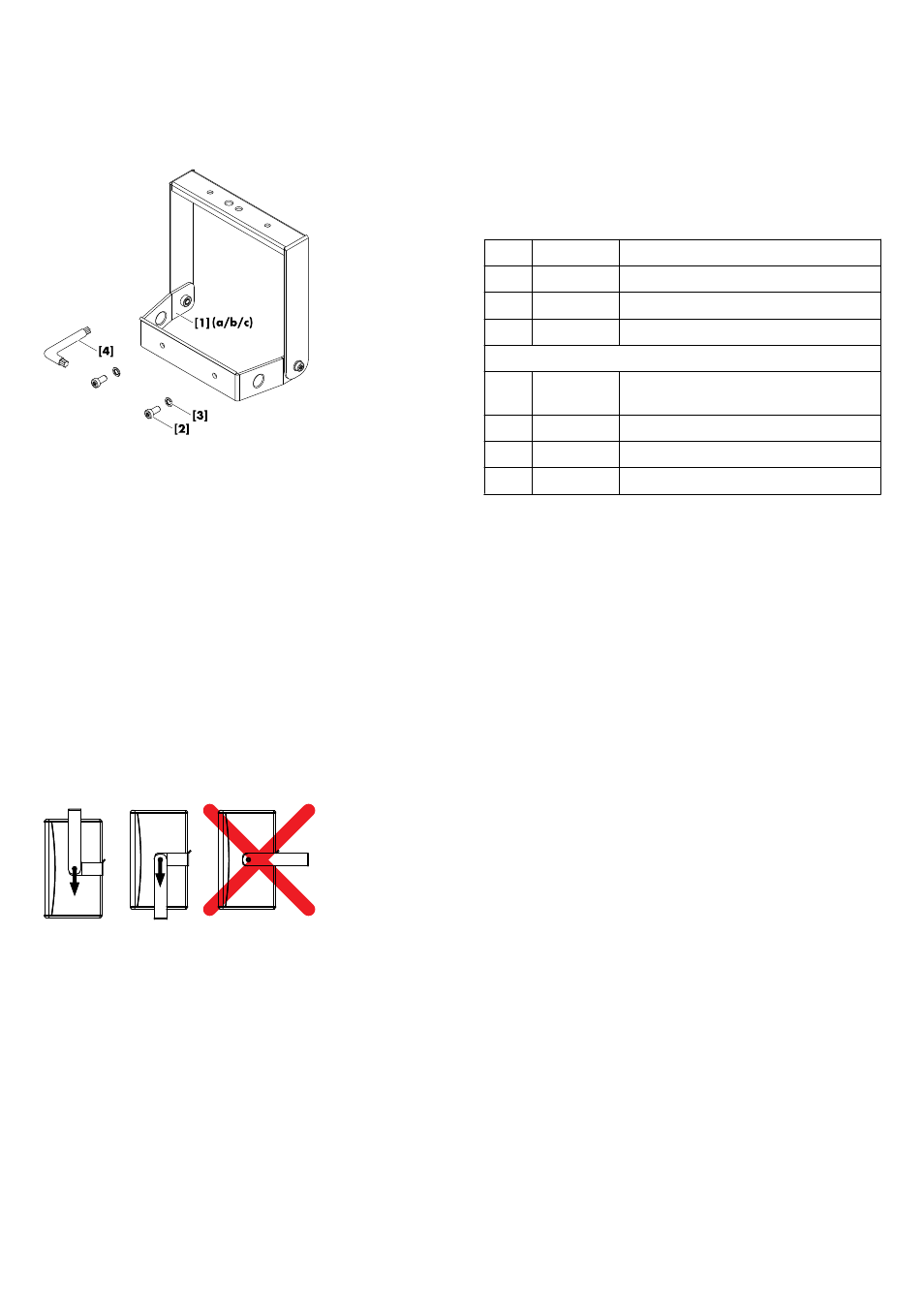

Abb. 1: Lieferumfang

1. Z5404/05/06 Schwenkbügel 8S/10S/12S
