Montage am Lautsprecher
ACHTUNG!
– Verwenden Sie nur die im Lieferumfang enthaltenen und somit
spezifizierten Schrauben [2]. Andernfalls besteht die Gefahr
einer Beschädigung der Gewindeeinsätze.
– Verwenden Sie immer die Federringe [3] als Sicherung gegen
Lösen der Schrauben.
Benötigtes Werkzeug:
– Torxschlüssel (T45 - im Lieferumfang enthalten)

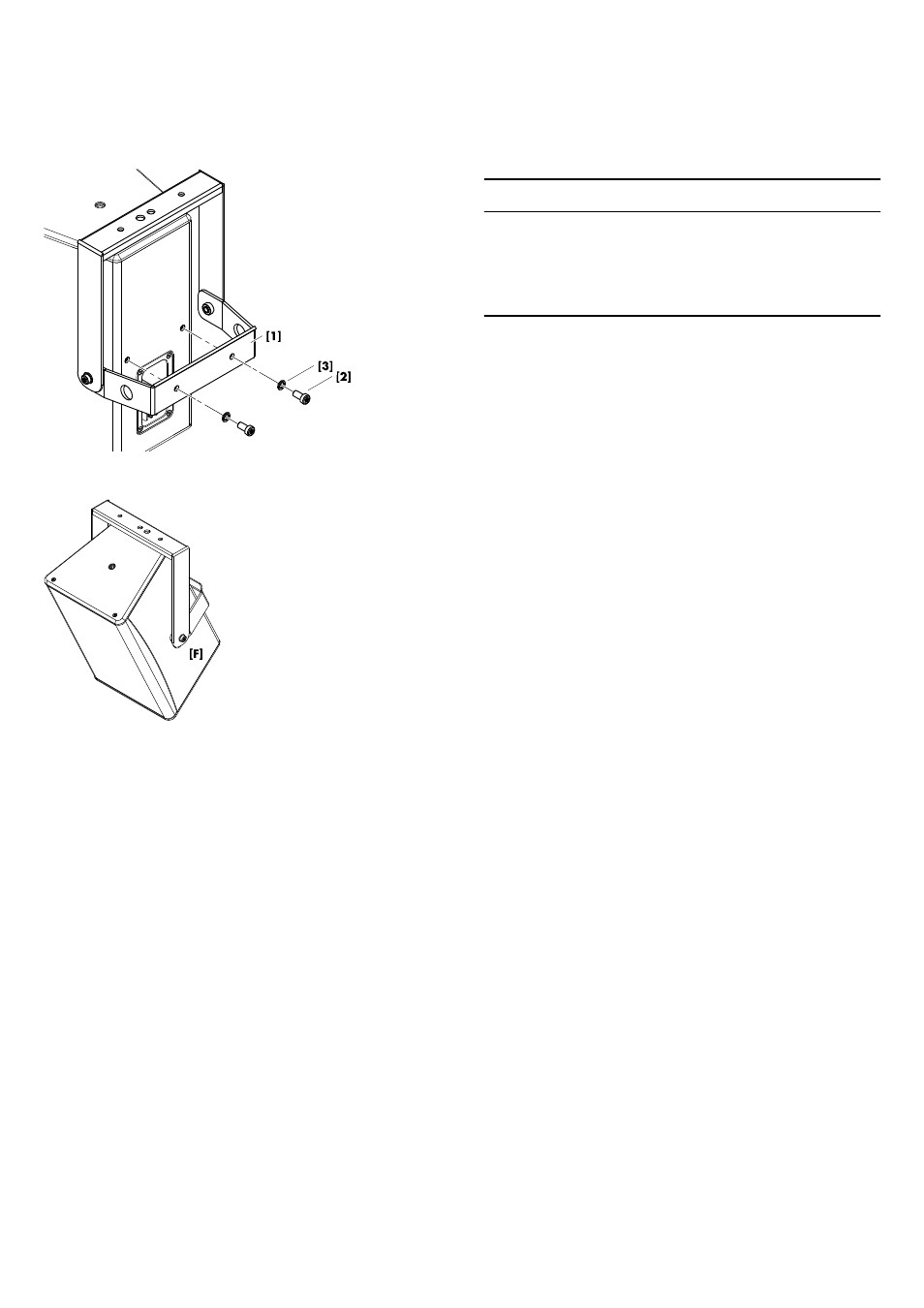

1. Setzen Sie den Bügel auf die zwei M8 Gewindeeinsätze an
der Rückseite des Lautsprechers.
2. Setzen Sie die Schrauben zusammen mit den U-Scheiben und
Federringen ein und ziehen Sie diese fest.
Vertikale Ausrichtung
Um den gewünschten vertikalen Winkel einzustellen, gehen Sie
wie folgt vor:
Benötigtes Werkzeug:
– Torxschlüssel (T45 - im Lieferumfang enthalten)
1. Lösen Sie die Befestigungsschrauben [F].
2. Stellen Sie den gewünschten vertikalen Winkel ein.
3. Ziehen Sie die Befestigungsschrauben wieder fest.
