1.3. Bestimmungsgemäßer Einsatz
Die d&b Z5404/05/06 Schwenkbügel 8S/10S/12S dürfen aus-
schließlich zusammen mit den d&b xS-Serie Lautsprechern 8S,
10S/10S-D und 12S/12S-D gemäß der in dieser Anleitung
beschriebenen Verwendungsweise eingesetzt werden.
Der Schwenkbügel kann auf folgende Arten eingesetzt werden:
– direkte Deckenmontage.
– vertikal geflogen an Rohren und Traversen bis 70 mm mit
Z5010 TV-Zapfen und Z5012 Rohrkralle.
Hinweis: Montage und Bedienung dieser Zubehörkompo-
nenten entnehmen Sie bitte den jeweiligen Montageanlei-
tungen.
1.4. Montageoptionen und Winkeleinstellungen
In der Querstrebe des Bügels befinden sich verschiedene Boh-
rungen.
Über die zwei 6.5 mm Bohrungen in der Querstrebe kann der
Bügel direkt an Decken montiert werden.
Die zwei M8 Gewindeeinsätze im d&b Rastermaß von 115 mm
dienen zur Aufnahme des Z5010 TV-Zapfens.
Vertikale Winkel können stufenlos in einem Winkelbereich von 90°
eingestellt werden.
1.5. Montage
Deckenmontage des Schwenkbügels
ACHTUNG!
Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene
Anwendung geeignet ist.
Beachten Sie die auftretenden Auszugskräfte, die auf das Befesti-
gungsmaterial wirken. Die Nennauszugskräfte für die jeweiligen
Lautsprecher können der folgenden Tabelle entnommen werden.
Anwendung Nennauszugskraft
8S 10S 12S
Deckenmontage 100 N 250 N 300 N
Verwenden Sie für die Deckenmontage des Bügels die in der
nebenstehenden Grafik abgebildeten Bohrungen, um eine ausrei-
chende Auflagefläche zu gewährleisten.
Eine entsprechende Bohrschablone wird zusammen mit dieser
Montageanleitung geliefert. Siehe Þ Kapitel 2. "Bohrschablonen"
auf Seite 7.

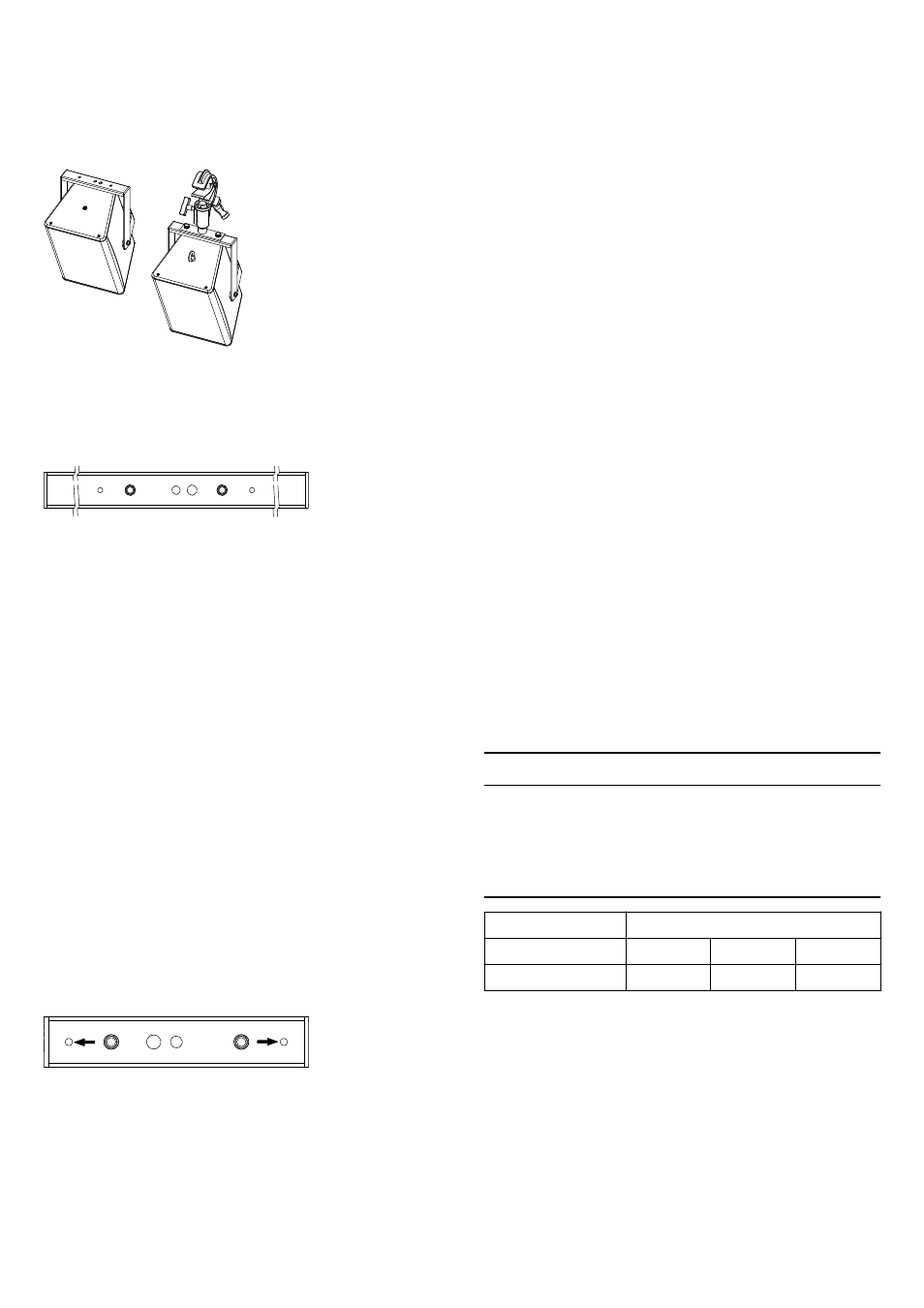

Abb. 2: Z5404/05/06 Montagebeispiele
Abb. 3: Z5404/05/06 Bohrungen
d&b Z5404/05/06 Schwenkbügel 8S/10S/12S, Montageanleitung (1.4 DE) 5
