1.4. Montageoptionen
Montageoptionen

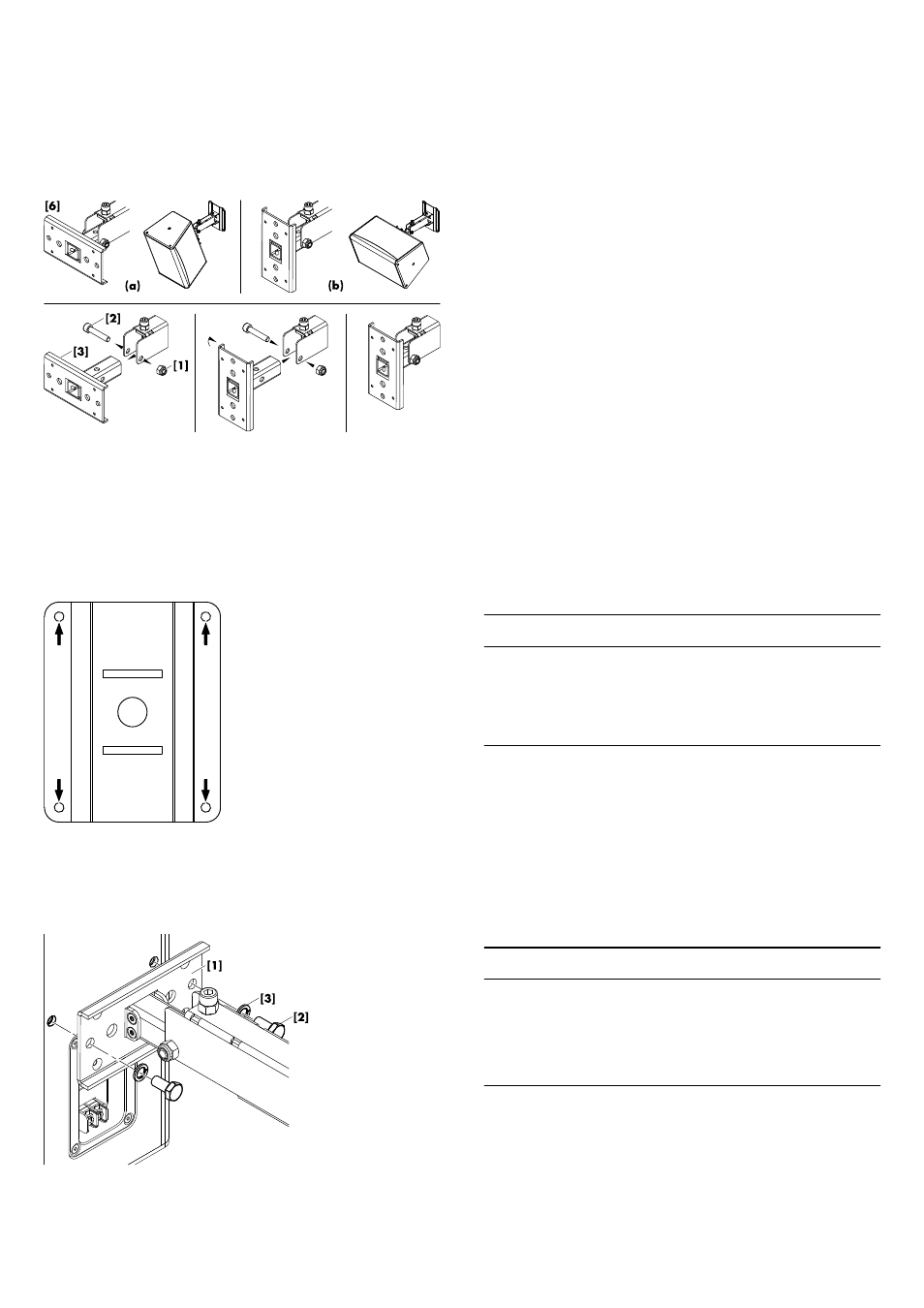

Die Neigevorrichtung
[6] der Wandhalterung kann um 90°
gedreht werden und ermöglicht so die vertikale (a) oder horizon-
tale (b) Montage des Lautsprechers.
Um die Ausrichtung der Neigevorrichtung zu ändern, gehen Sie
wie folgt vor:
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel (SW13)
– Inbusschlüssel (6 mm)
1. Lösen Sie die Mutter
[1] und ziehen Sie die Befestigungs-
schraube [2] heraus.
2. Nehmen Sie die Neigevorrichtung [3] heraus und drehen Sie
diese um 90°.
3. Setzen Sie die Neigevorrichtung in umgekehrter Reihenfolge
wieder ein.
1.5. Montage
Montageplatte
ACHTUNG!
Verwenden Sie nur Befestigungsmaterial, das für die vorgesehene
Anwendung geeignet ist.
Beachten Sie die auftretenden Auszugskräfte, die auf das Befesti-
gungsmaterial wirken. Die Nennauszugskraft beträgt 350 N.
Eine entsprechende Bohrschablone wird zusammen mit dieser
Montageanleitung geliefert. Siehe Þ Kapitel 2. "Bohrschablonen"
auf Seite 7.
Auf der Montageplatte befindet sich ein zusätzliches 20 mm Loch,
das als Kabeldurchführung für das Anschlusskabel benutzt werden
kann. Das Kabel wird durch die Montageplatte in den
Schwenkarm geführt, der als Kabelkanal dient.
Montage des Lautsprechers an der Wandhalterung
ACHTUNG!
– Verwenden Sie nur die im Lieferumfang enthaltenen und somit
spezifizierten Schrauben [2]. Andernfalls besteht die Gefahr
einer Beschädigung der Gewindeeinsätze.
– Verwenden Sie immer die mitgelieferten Federringe [3] als
Sicherung gegen Lösen der Schrauben.
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel (SW13)
