2.2. Horizontale Montage

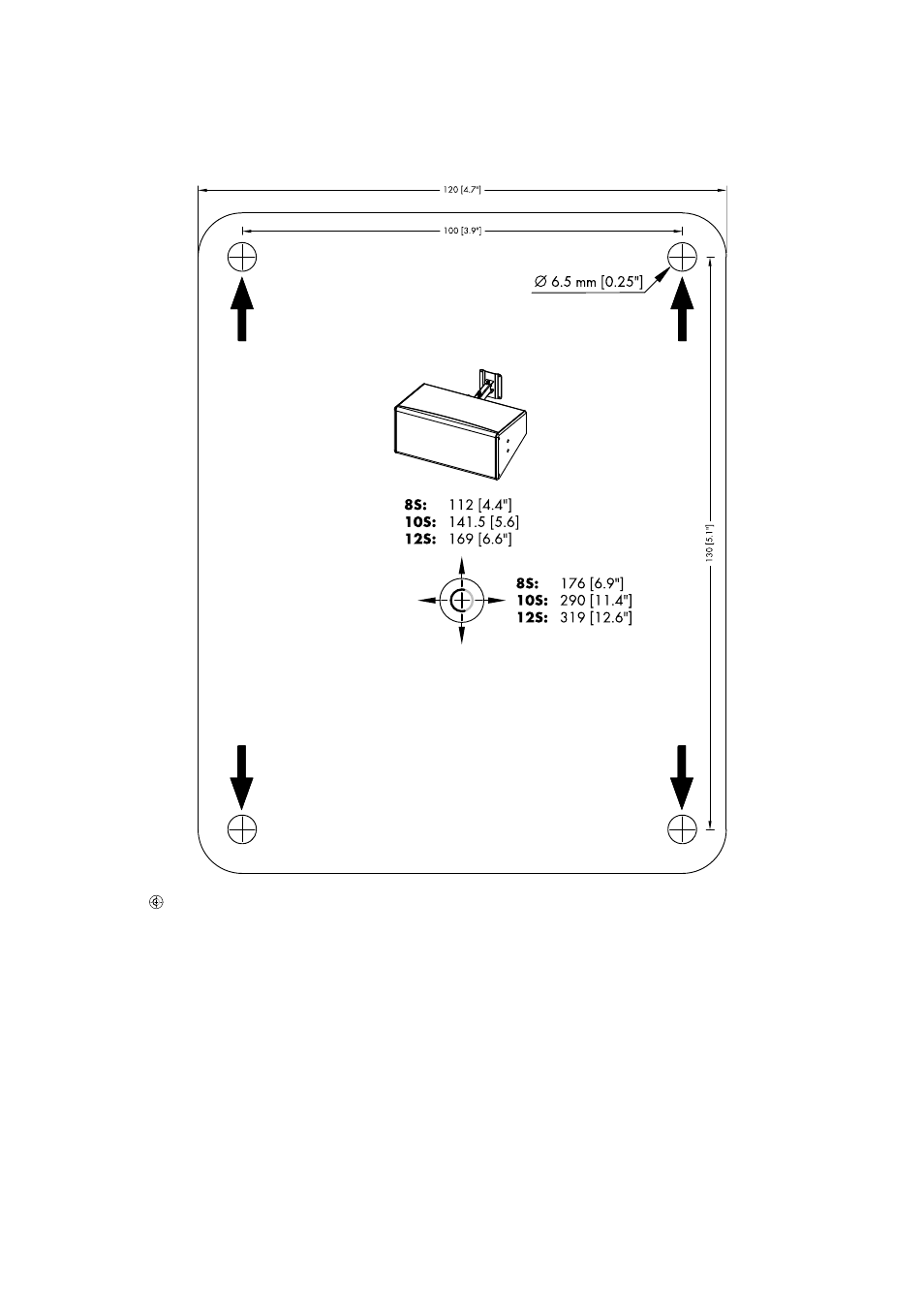

Abb. 3: Z5402/03 Wandhalterung M/L, Bohrschablone horizontale Montage,
gezeigt mit Mitte ( ) des 8S, 10S/10S-D und 12S/12S-D Lautsprechers.
Hinweis: Druckereinstellungen und Skalierung beachten.
