1. Setzen Sie die Wandhalterung auf die zwei M8 Gewindeein-
sätze an der Rückseite des Lautsprechers.
2. Setzen Sie die Schrauben zusammen mit den Federringen ein
und ziehen Sie diese fest.
1.6. Vertikale und horizontale Ausrichtung
Die Wandhalterungen erlauben sowohl die vertikale als auch die
horizontale Ausrichtung der Lautsprecher. Die möglichen Winkel-
einstellungen sind abhängig von der Lautsprechergröße, der Mon-
tage der Lautsprecher (vertikal oder horizontal) und dem Wandhal-
tertyp. Die verschiedenen Optionen und die Winkeleinstellungen
einschließlich der Einbaumaße sind in Þ Kapitel 2. "Bohrschab-
lonen" auf Seite 7 aufgeführt.
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel (SW13)
– Inbusschlüssel (6 mm).

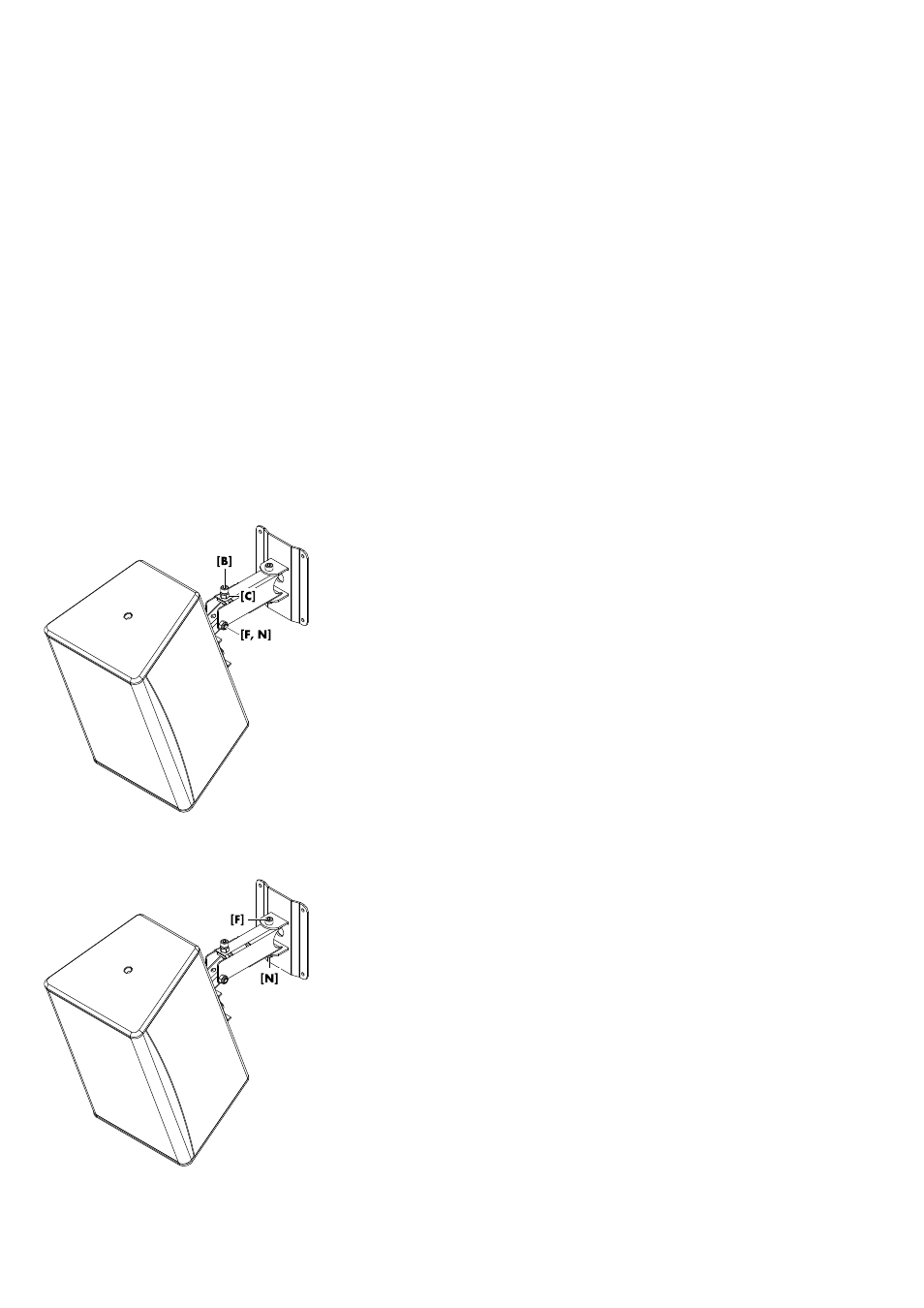

Vertikale Ausrichtung
Zur genauen vertikalen Ausrichtung des Lautsprechers sind die
Wandhalterungen mit einer Anschlagschraube [B] ausgestattet.
1. Lösen Sie die Anschlagschraube [B].
2. Lösen Sie die Befestigungsschlagschraube leicht an [F].
3. Stellen Sie den gewünschten vertikalen Winkel ein.
4. Stellen Sie die Anschlagschraube
[B] ein, bis der gewünschte
Winkel fest eingestellt ist.
5. Ziehen Sie die Kontermutter [C] an, um die Einstellung zu
fixieren.
6. Ziehen Sie die Befestigungsschraube wieder fest.
Horizontale Ausrichtung
1. Lösen Sie die Befestigungsschraube leicht an
[F].
2. Stellen Sie den gewünschten horizontalen Winkel ein.
3. Ziehen Sie die Befestigungsschraube wieder fest.
