Montageempfehlungen
Grundsätzlich spielt es keine Rolle, an welcher Stelle die Wandhal‐
terung am Lautsprecher montiert wird.
Wird die Wandhalterung jedoch an einer kompletten 24C/24C-E
Einheit montiert, empfehlen wir, die Halterung am 24C Lautspre‐
cher selbst und nicht am Extender zu befestigen.

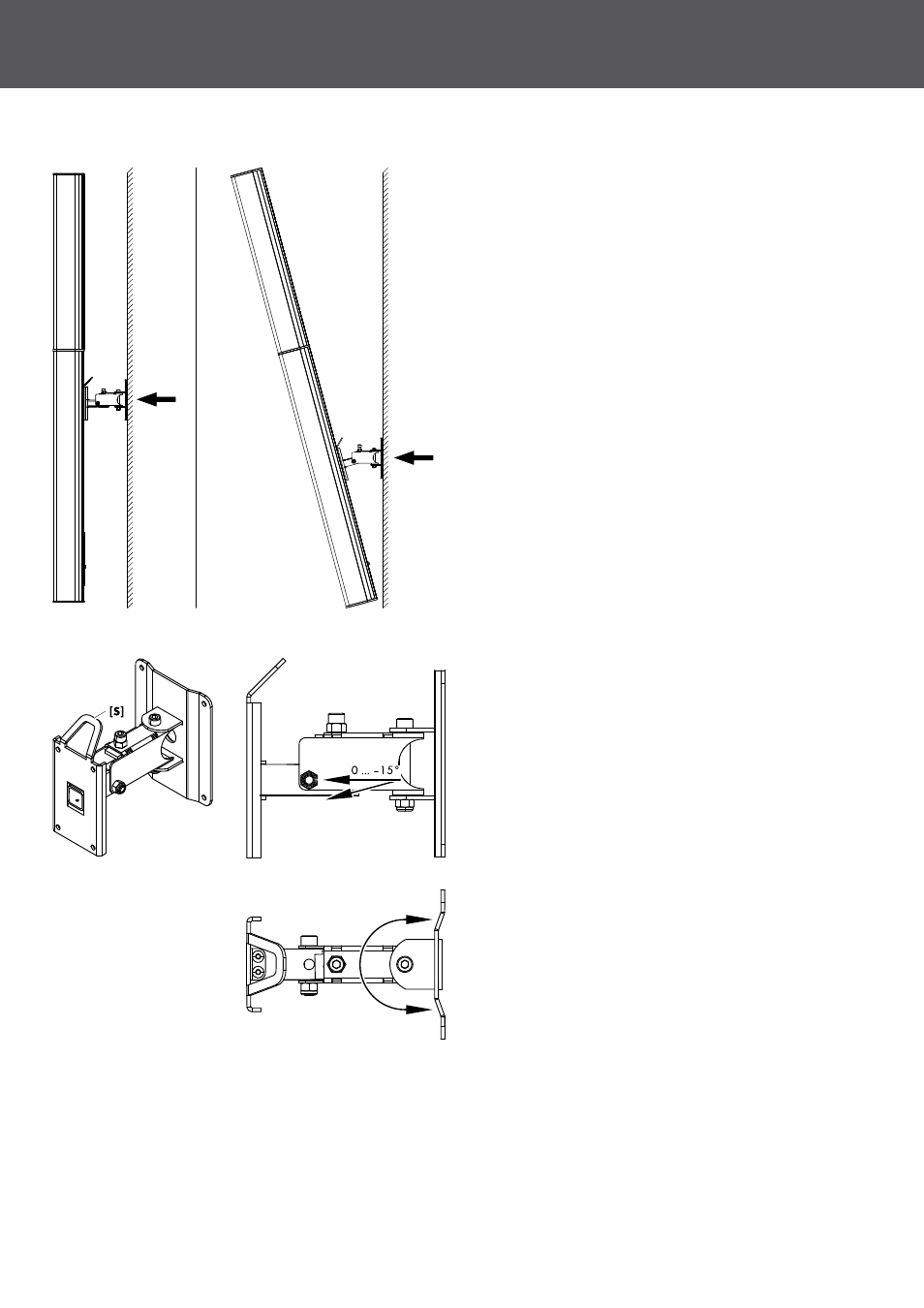

Für parallele Wandmontage empfehlen wir, die Halterung im
oberen Bereich des 24C Lautsprechers in der Nähe des Anschluss‐
feldes zu montieren, wie in nebenstehender Grafik dargestellt.
Um die maximale Neigung von 15° zu erzielen, muss die Wand‐
halterung in der Mitte des 24C Lautsprechers montiert werden, wie
in nebenstehender Abbildung dargestellt.
1.3. Bestimmungsgemäßer Einsatz
Die d&b Z5442 Wandhalterung darf ausschließlich zusammen mit
den geeigneten d&b Säulenlautsprechern eingesetzt werden.
Die Halterung ist für direkte Wandmontage ausgelegt.
Die Öse [S] der Verbindungsplatte dient ggf. der Aufnahme eines
Sicherungsseils.
Je nach Anwendung und lokalen Voraussetzungen ermöglicht die
Wandhalterung eine vertikale Neigung der Säule um 15° sowie
eine horizontale Ausrichtung im Bereich von ±90°.
d&b Z5442 Montageanleitung 1.1 de 5
