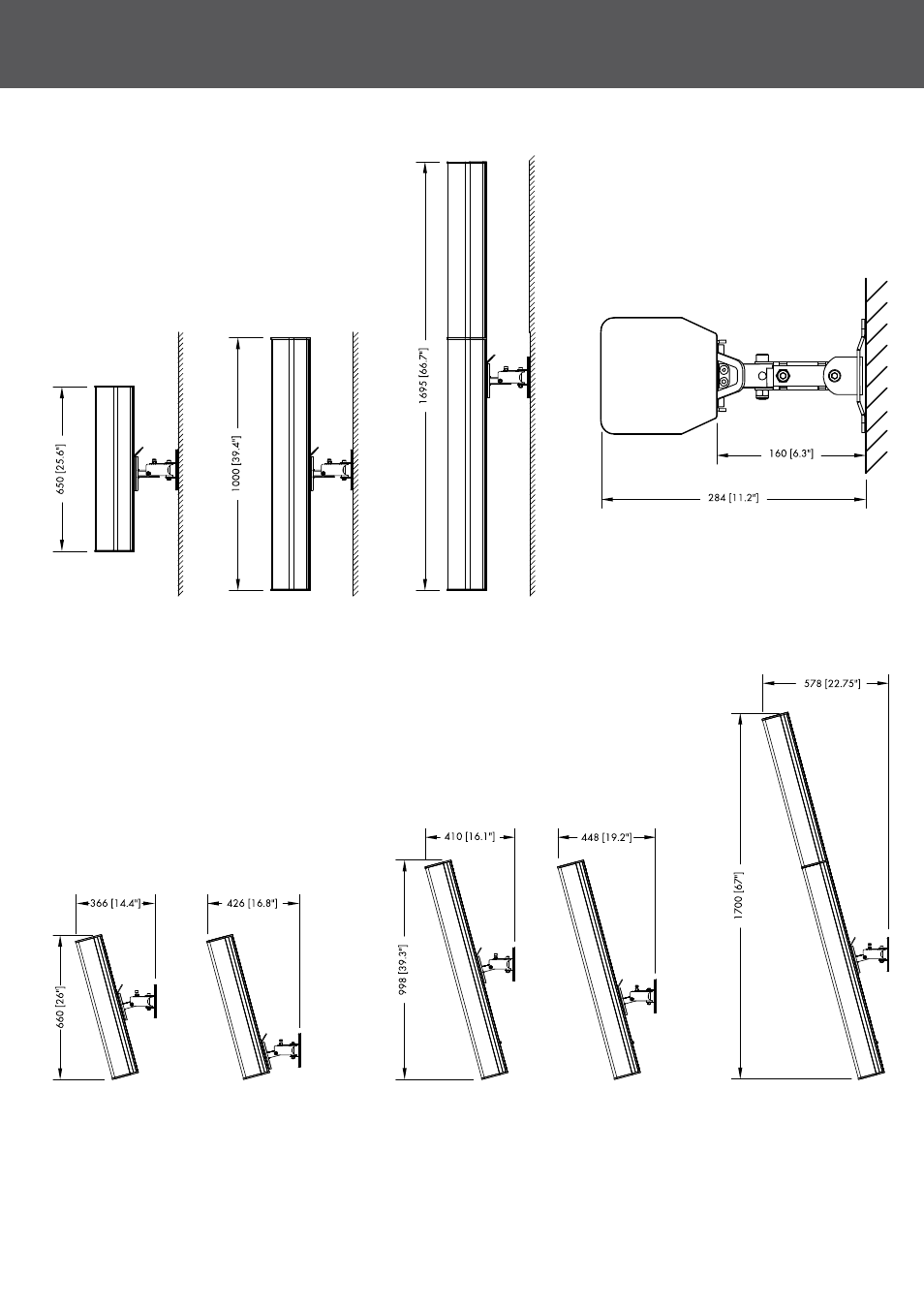

Einbaumaße in aufrechter Position in mm [Zoll]
Von links: Gesamthöhe einzelne 16C und 24C Säule, Gesamthöhe 24C mit 24C-E Extender, Einbautiefe und Wandabstand
Einbaumaße bei 15° Neigung in mm [Zoll]
Von links: Gesamthöhe und -tiefe einzelne 16C und 24C Säule 24C mit 24C-E Extender
