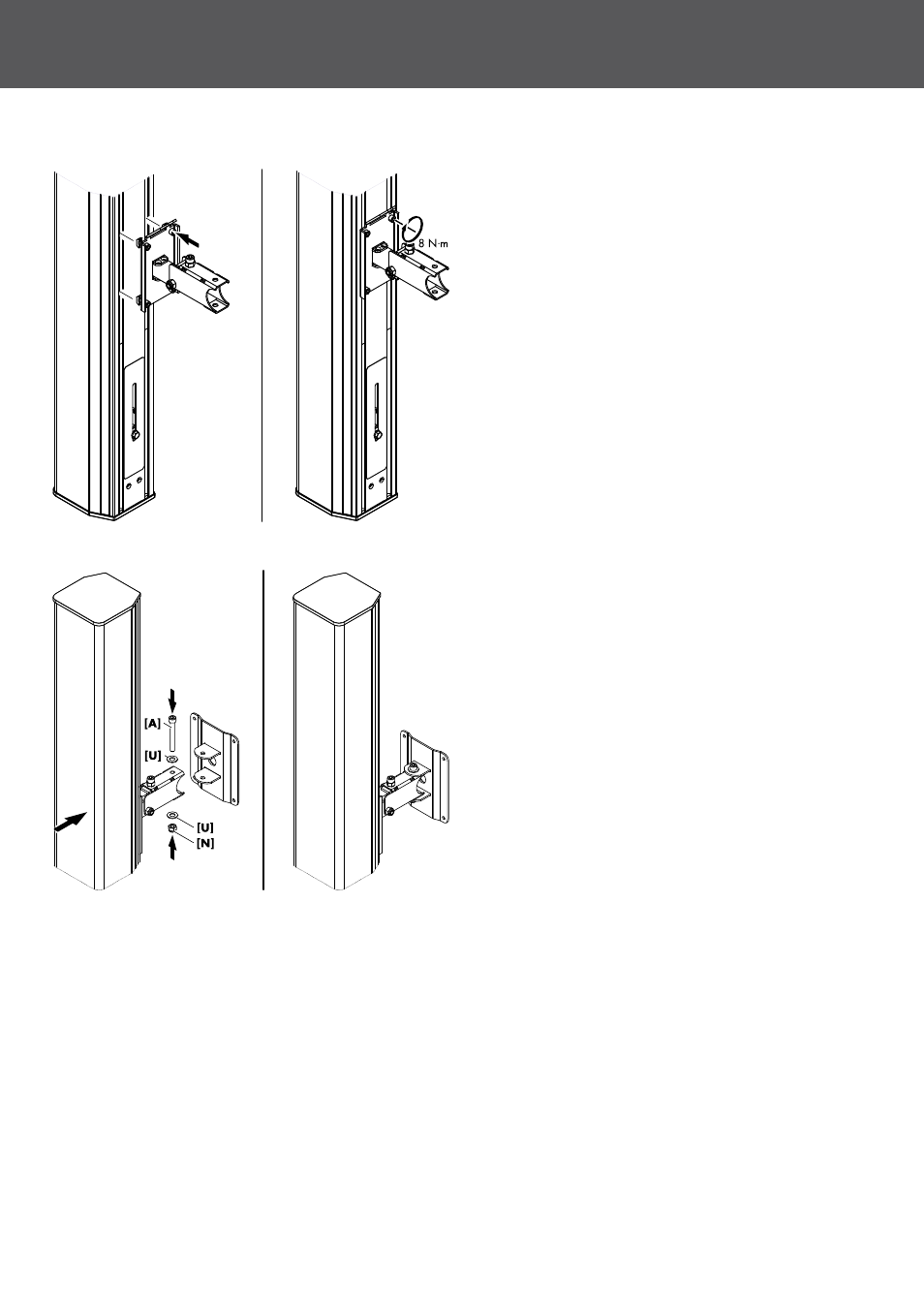

Montage der Verbindungsplatte am Lautsprecher
1. Setzen Sie auf der Rückseite des Lautsprechers die Hammer‐
muttern in das T-Nutprofil des Lautsprechers ein.
2. Drehen Sie die erste Schraube um 90°, um die Hammermutter
zu arretieren.
3. Ziehen Sie die Schraube mit einem Drehmoment von 8 N×m
an.
4. Gehen Sie für alle übrigen Schrauben in der gleichen Weise
vor.
Montage des Lautsprechers an die Wandplatte [1a]
Vorausgesetzt die Wandplatte ist bereits an der gewünschten Posi‐
tion an der Wand befestigt, gehen Sie wie folgt vor:
1. Setzen Sie den Lautsprecher in die Wandplatte ein, wie in
nebenstehender Abbildung dargestellt.
2. Setzen Sie die Innensechskantschraube [A] zusammen mit
den Unterlegscheiben [U] ein und drehen Sie die Mutter [N]
ein.
3. Ziehen Sie die Mutter leicht an.
4. Stellen Sie die gewünschte horizontale Ausrichtung ein.
5. Ziehen Sie die Mutter schließlich fest, um den Lautsprecher in
seiner horizontalen Position zu fixieren.
