Benutzerhandbuch
K&F SCENA 15
KLING & FREITAG GMBH © 2010
Version 1.0
Seite 6 von 18
2.3

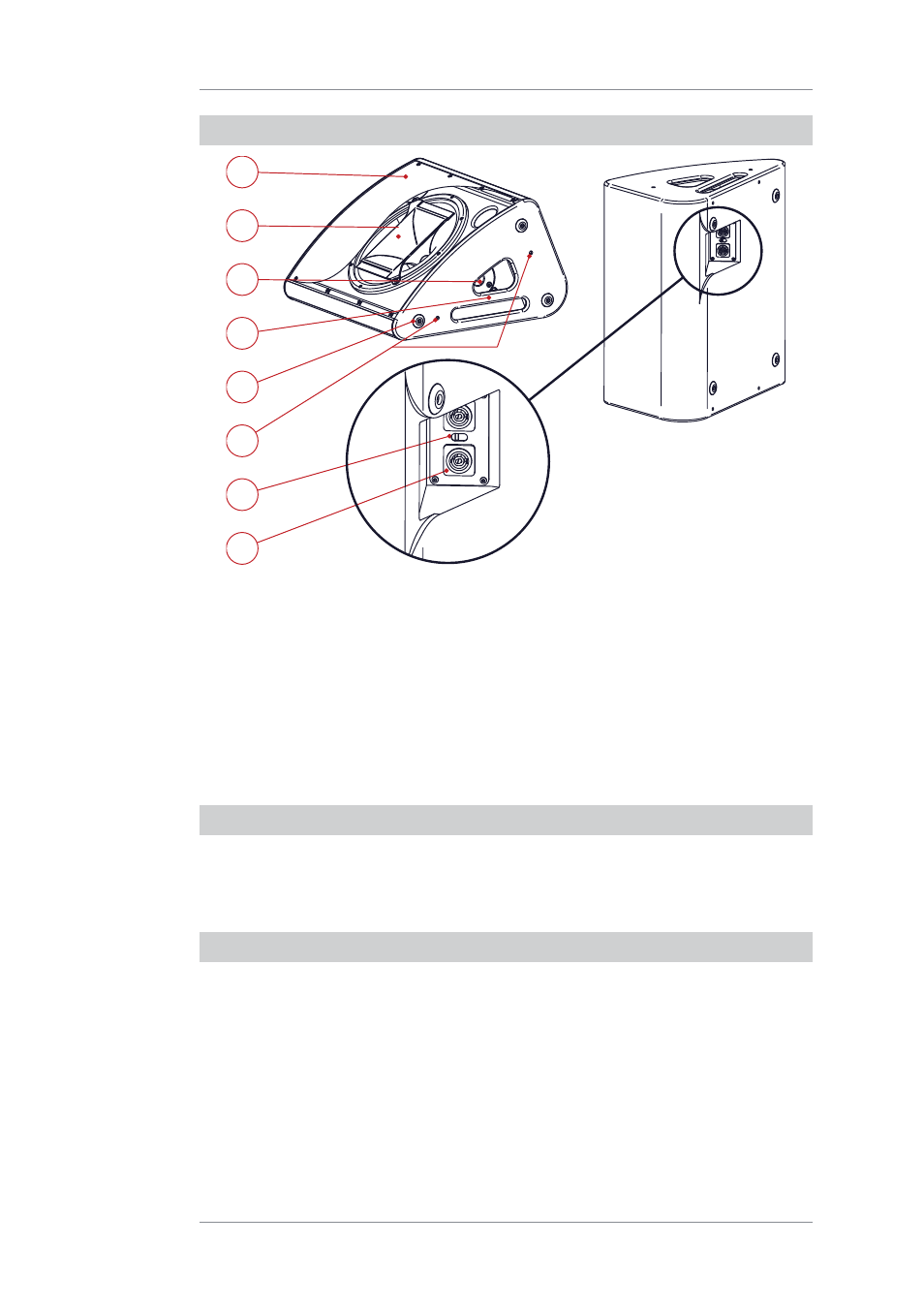

Übersicht�Bauteile
1
2
3
4
6
5
7
8
1. Frontgitter, mit hexagonalem Lochbild und dahinter liegendem Akustikschaum.
2. Hochtonhorn, drehbar
3. Hochständerflansch, verdeckt. Zur Verwendung des Monitors auf einem Lautsprecherstativ.
4. Griffleiste
5. Kunststoffgleitfuß, 4 x auf dem Boden, 3 x auf der Seite
6. M8�Gewindeeinsätze, 4 x, für K&F Ringschrauben M8, zum Aufhängen des Lautsprechers
7. Betriebsartschalter, zum Wählen der Betriebsarten 1-Kanalbetrieb oder 2-Kanalbetrieb.
8. Speakonanschluss, 2 x 4-pol NLT4MP (parallel)
2.4
Benötigtes�Werkzeug
Zum�Drehen�des�Hochtonhorns:
•
3 mm Inbus-Schlüssel, zum Lösen des Frontgitters
•
4 mm Inbus-Schlüssel, zum Lösen Hochtonhorns
2.5
Zubehör
•
K&F Ringschrauben M8 x 20
