Produktbeschreibung

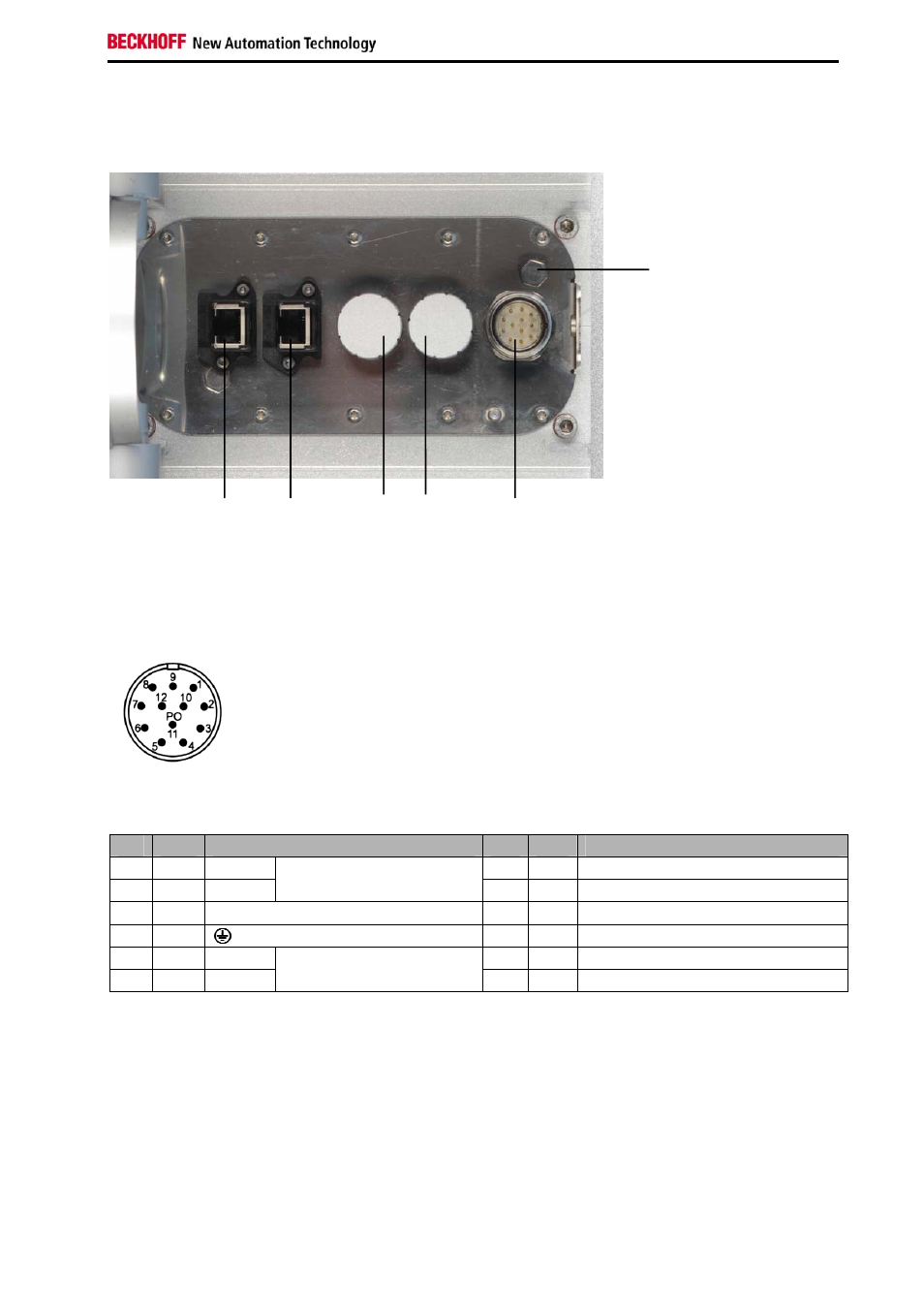

2.5 Anschlüsse

Schutzerdung

zusätzliche
Schnittstellen
(optional)

X101
Stromversorgung

X102, X103
Ethernet

2.5.1 Stromversorgung (X101)

X101

Stecker 12 POL Coninvers RC-12P1N1126000

Ansicht von der Steckseite

Über den 12-poligen Stecker (X 101) wird der Panel-PC mit der Stromversorgung und der USV (optional)
verbunden. Die Schutzart des Steckverbinders entspricht dem IP65-Standard.

Pin

Ader

Funktion

Pin

Ader Funktion

1 1 -

7 6 PC_ON

2 2 +

Akku-Pack (bei USV)

8 7 Power-Status

3 3 NC

9 8 NC

4 ge/gn

10 9 NC

5 4 -

11 10 NC

6 5 +

24 V DC Versorgungs-
spannung

12 11 NC

CP32xx
