Montage
4.2 Montage des Tragarmrohrs

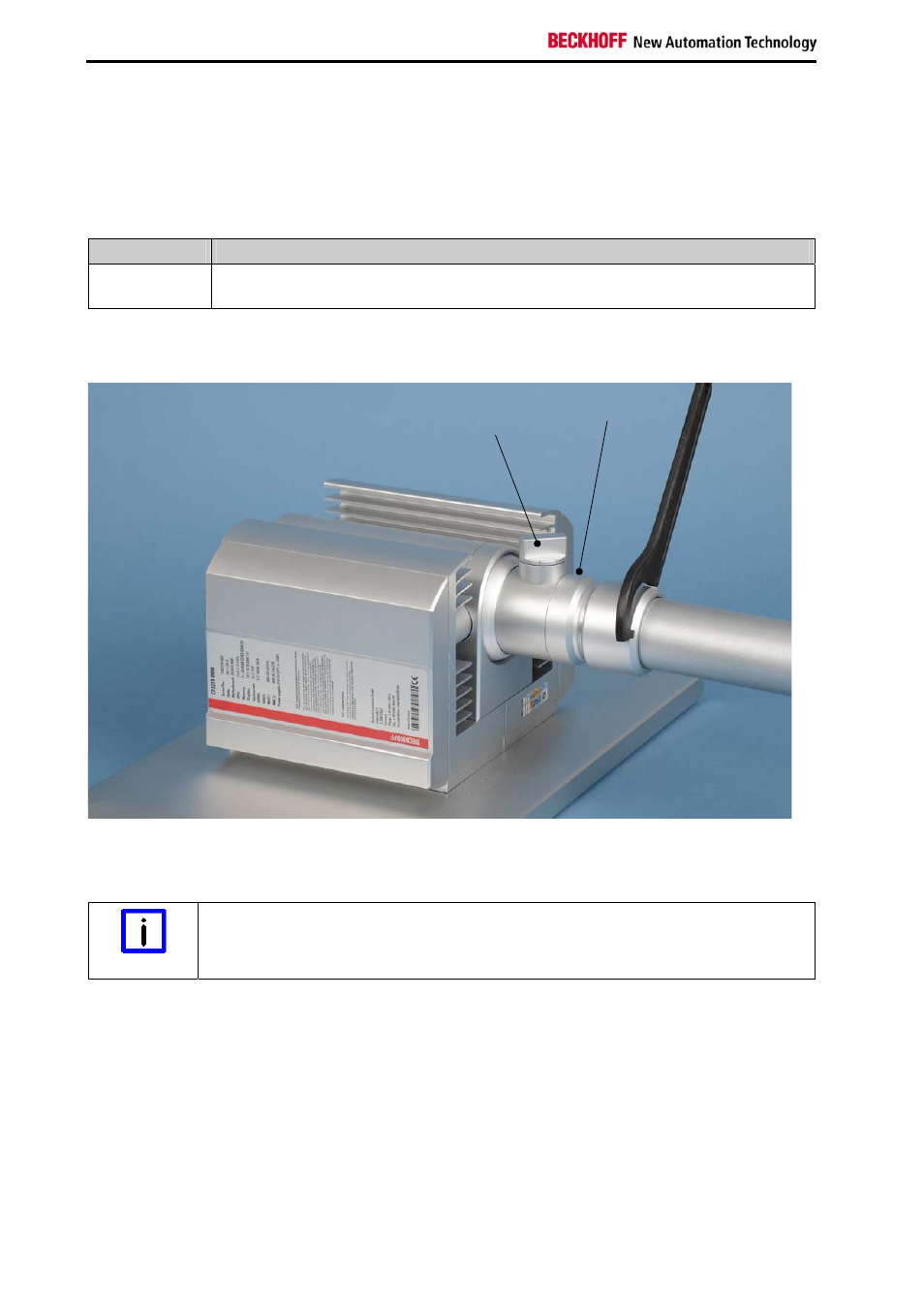

Nachdem die Anschlusskabel des Panel-PCs durch das Tragarmrohr (1) hindurch geschoben sind, wird
das Tragarmrohr in den Tragarmadapter eingesetzt.
Das Tragarmrohr wird nun mit Hilfe eines Hakenschlüssels SW 58-62 (2) vorsichtig im Uhrzeigersinn
festgezogen.
Bestellnummer Beschreibung
C9900-Z263
Hakenschlüssel Gr. 58 – 62 zum Festziehen der Überwurfmutter des
Tragarmadapters C9900-M75x
Das Tragarmrohr wird zusätzlich durch das Anziehen einer Inbusschraube im Bereich der Aufnahme (3)
mit einem 3 mm-Innensechskantschlüssel gesichert.
3
Fixierschraube (4)
2
1
Der Tragarmadapter ermöglicht das Neigen des Panel-PCs um +/- 20°.
Nach dem Lösen der Fixierschraube mit Griff (4) kann der Panel-PC um +/- 165° geschwenkt werden.
Verdrehschutz
Hinweis
Der Tragarmadapter ist mit einem Verdrehschutz ausgestattet, der ein Überdrehen des
Panel-PCs und somit eine Beschädigung der Anschlussleitungen verhindert.
