Installationsanleitung
Montage am Tragarmrohr

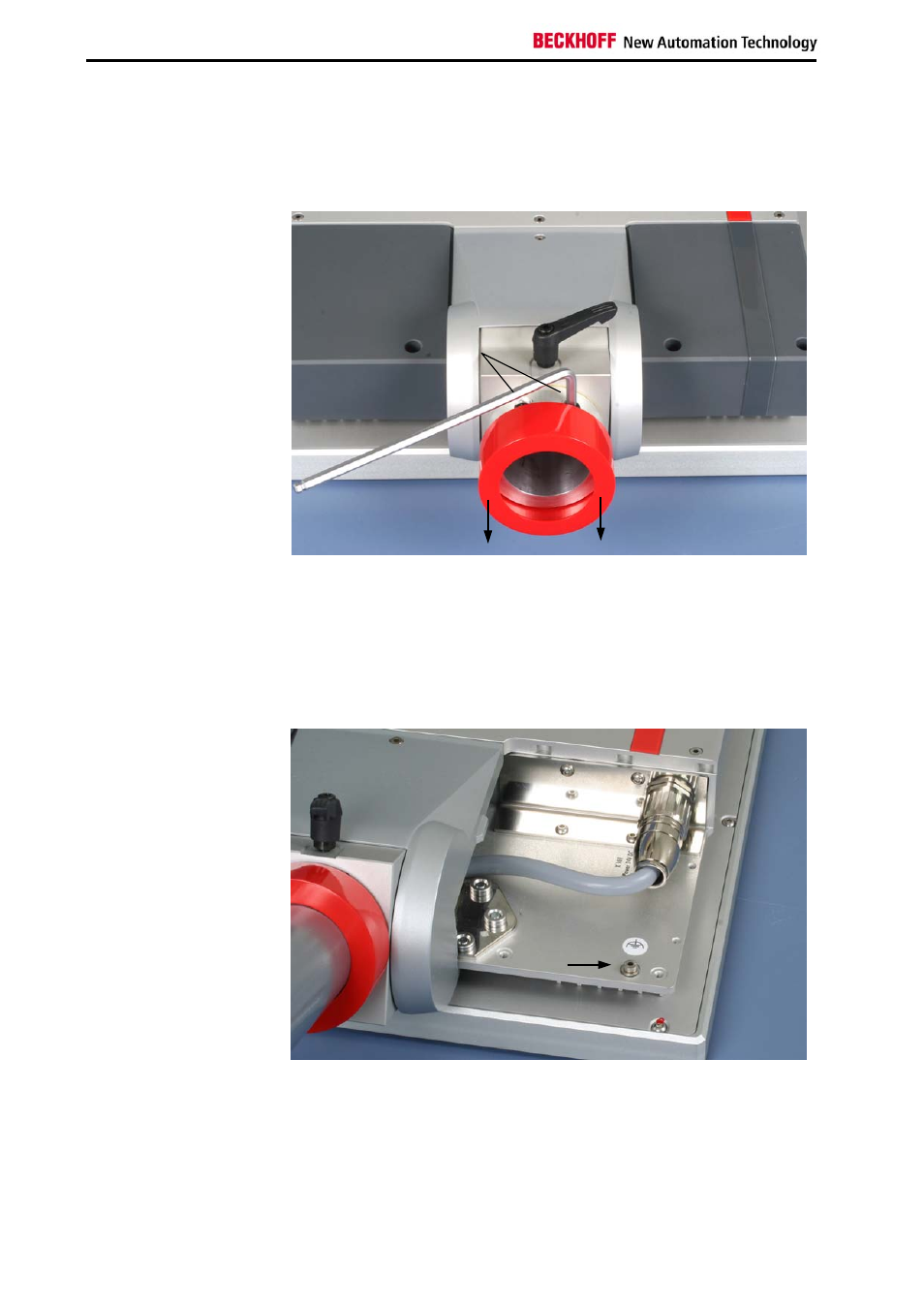

Für die Montage des Industrie-PCs am Tragarm schieben Sie zunächst
den roten Kunststoff-Abdeckring (1) zurück (siehe Pfeile).
Sie erhalten nun Zugang auf die Innensechskantschrauben (2), mit denen
das Tragarmrohr im Adapter fixiert wird.
Die Abbildung zeigt den dreh- und neigbaren Tragarmadapter (optional).
2
1
Erdungsmaßnahmen
Erdungsmaßnahmen
Erdungsverbindungen leiten Störungen ab, die über externe
Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten
übertragen werden.
Die Abbildung zeigt die Erdungsverbindung im Anschlussraum des PCs
(siehe Pfeil). Das Erdungskabel wird im Tragarmrohr verlegt.
12
CP72xx
