Anlage wird durch diese Lösung in der Regel nur noch dann ausgeschaltet,
wenn der Schaltschrank geöffnet werden muss.
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe
verfügt, ist das Netzteil mit einem USV-Ausgang ausgestattet, an das ein
Control Panel angeschlossen werden kann. Dadurch ist es möglich, einen
eventuellen Stromausfall zu visualisieren und dem Anwender anzuzeigen.
Nachdem der PC heruntergefahren ist, wird der USV-Ausgang
abgeschaltet und vermeidet so eine Tiefentladung des Akkus.
Interne Verdrahtung
Hinweis
Der USV-Ausgang des CP72xx-Netzteils ist intern mit dem Panel
verdrahtet.
Für eine detaillierte Funktionsbeschreibung siehe auch Kapitel
Anschließen der Stromversorgung

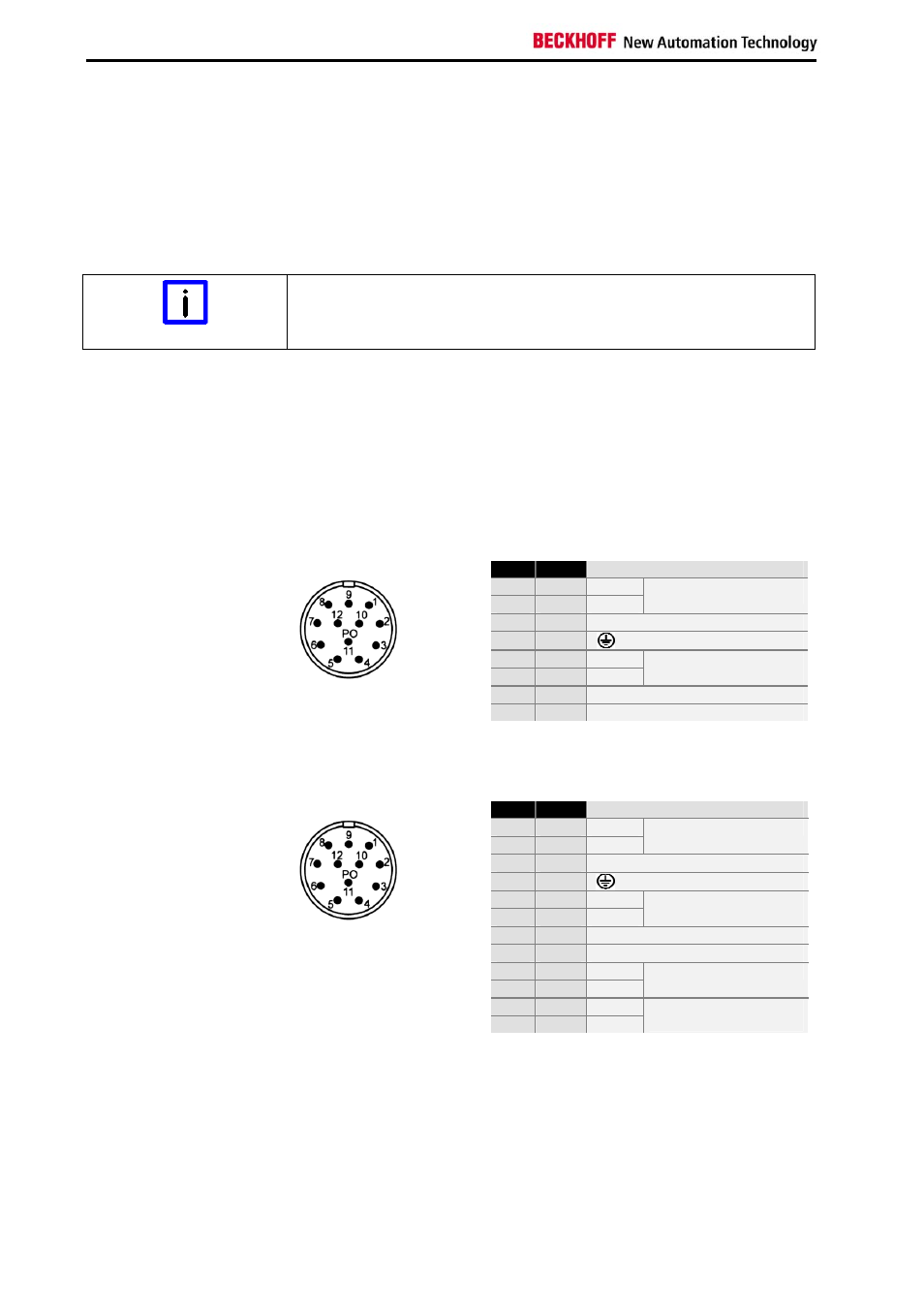

Stromversorgungsstecker
Über den 12-poligen Rundstecker erfolgt die Stromversorgung des
Industrie-PCs sowie die externe Beschaltung zum Ein- und Ausschalten.
Pinbelegung CP72xx
Pinbelegung zum
Anschluss von
Stromversorgung, Schalter
und Akku-Pack (optional)
Ansicht von der Steckseite
Stecker 12 POL Coninvers
RC-12P1N1126000
Pin Ader
Funktion
1
1
-
2
2
+
Akku-Pack (bei USV)
3
3
NC
4
ge/gn
5
4
-
6
5
+
24 V DC
Versorgungsspannung
7
6
PC_ON
8
7
Power-Status
Stecker
Pinbelegung CP72x4 mit 24-Zoll-Display (abgekündigt)
Pinbelegung zum
Anschluss von
Stromversorgung, Schalter
und Akku-Pack (optional)
Ansicht von der Steckseite
Stecker 12 POL Coninvers
RC-12P1N1126000
Pin Ader
Funktion
1
1
-
2
2
+
Akku-Pack (bei USV)
3
3
NC
4
ge/gn
5
4
-
6
5
+
24 V DC Versorgungs-
spannung PC-Einheit
7
6
PC_ON
8
7
Power-Status
9
8
-
10
9
+
Akku-Pack (bei USV)
11
10
-
12
11
+
24 V DC Versorgungs-
spannung Display
Stecker
14
CP72xx
