Installationsanleitung

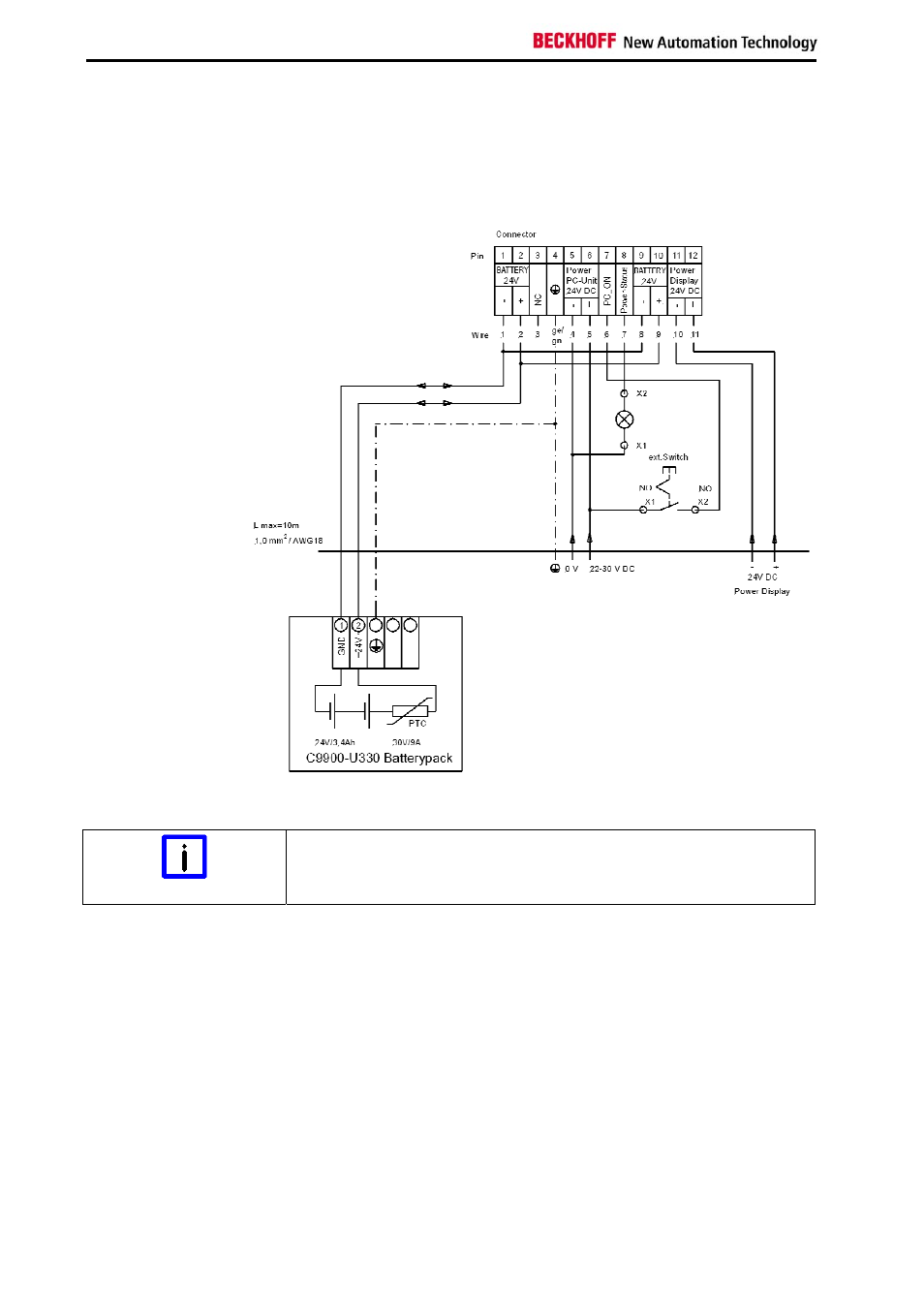

Verdrahtungsplan
CP72x4 mit 24-Zoll-Display (abgekündigt)
Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan
(Beschaltung von PC_ON und Power-Status symbolisch):
Verdrahtungsplan
Stromversorgung
und
Externe Beschaltung
Anschluss Akku-Pack
Hinweis
Anschluss des Akku-Packs nur bei Auslieferung des Industrie-PCs mit
integrierter USV möglich (Bestelloption).
18
CP72xx
