Fehlerbehandlung und Diagnose
Embedded-PC 107

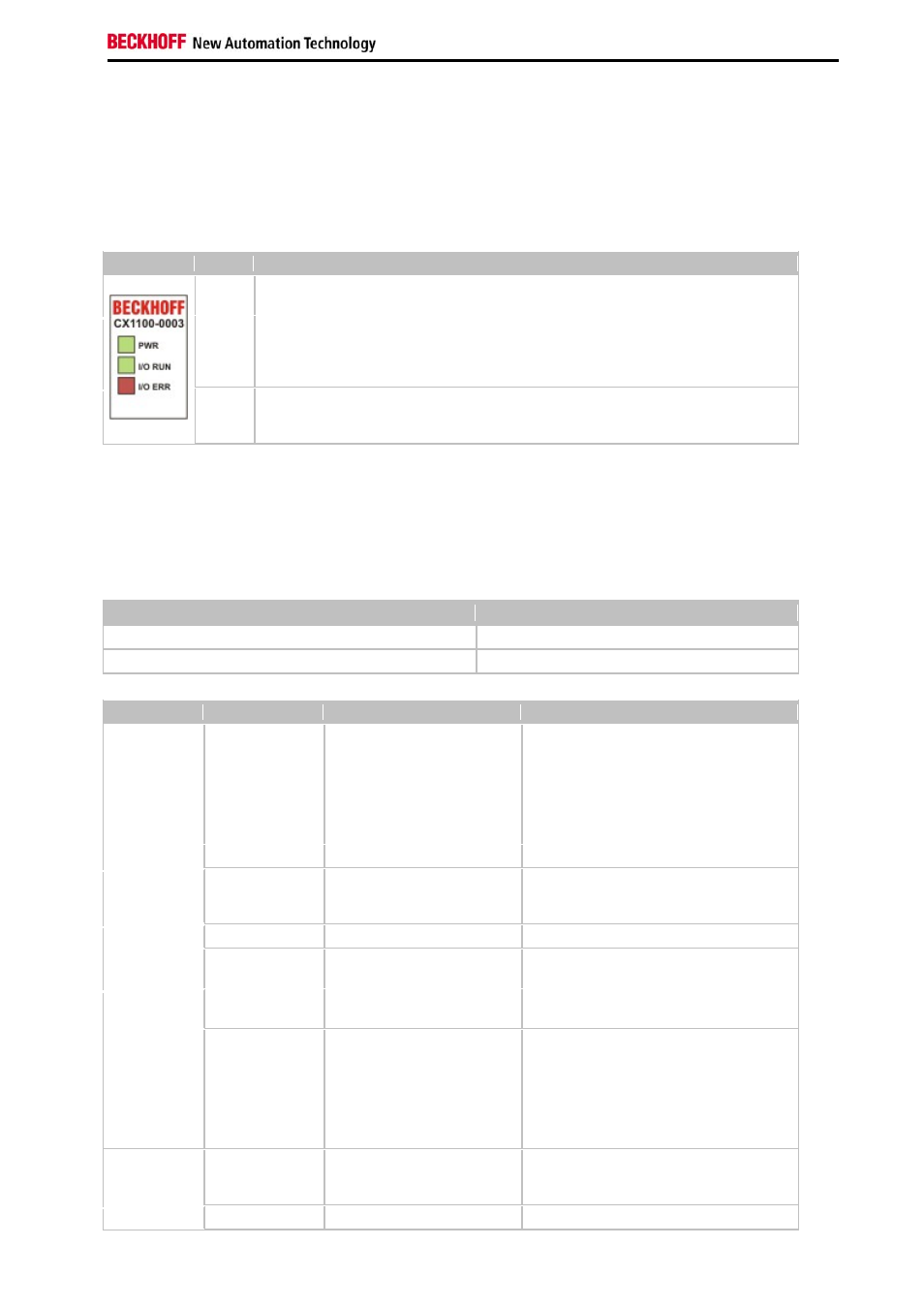

LEDs Netzteil CX1100-0003
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR"
zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode
ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung. Da das Netzteil über zwei verschiedene Klemmen-
Bussysteme verfügt, werden mögliche Fehler der beiden Busse über die LEDs angezeigt. Ein Fehler auf dem K-Bus
wird durch schnelles Blinken eingeleitet. Ein langes Leuchten (ca. 2 Sekunden) signalisiert Fehlercodes für Fehler
auf dem IP-Link Bus.
Anzeige LED Bedeutung
Power Spannungsversorgung
Die LED leuchtet grün bei korrekter Spannungsversorgung und rot bei Kurzschluss.
I/O
Run Diagnose K-Bus / IP-Link
Die grüne LED leuchtet / blinkt schnell, um den fehlerfreien Betrieb anzuzeigen.
Fehlerfrei bedeutet, dass auch die Kommunikation mit dem Feldbussystemen
fehlerfrei läuft.
I/O
Error Diagnose K-Bus / Dignose IP-Link
Die rote LED blinkt zur Fehleranzeige. Die rote LED blinkt mit zwei unterschiedlichen
Frequenzen.
LEDs zur K-Bus-Diagnose
Nach einer schnellen Blinkfolge liegt ein K-Busfehler vor. Die folgenden Tabellen beschreiben den Fehler und
ermöglichen eine Diagnose.
Blinkcode der I/O Error LED
schnelles Blinken Start des Fehlercodes
erste langsame Sequenz Fehlercode
zweite langsame Sequenz Fehlerargument
LEDs zur K-Bus-Diagnose
Fehler-Code Fehlerargument Beschreibung Abhilfe
Ständiges,
konstantes
Blinken EMV Probleme - Spannungsversorgung auf Unter- oder
Überspannungsspitzen kontrollieren
- EMV-Maßnahmen ergreifen
- Liegt ein K-Bus-Fehler vor, kann durch
erneutes Starten (Aus- und
Wiedereinschalten des Netzteils) der
Fehler lokalisiert werden
1 Impuls 0 EEPROM-Prüfsummenfehler Herstellereinstellung setzen
1 Überlauf im Code Buffer Weniger Busklemmen stecken. Bei prog.
Konfiguration sind zu viele Einträge in der
Tabelle
2 Unbekannter Datentyp Software Update des Netzteils notwendig
2 Impulse 0 Programmierte Konfiguration,
falscher Tabelleneintrag Programmierte Konfiguration auf
Richtigkeit überprüfen
n (n > 0) Tabellenvergleich
(Busklemme n) Falscher Tabelleneintrag
3 Impulse 0 K-Bus-Kommandofehler - Keine Busklemme gesteckt
- Eine der Busklemmen ist defekt,
angehängte Busklemmen halbieren und
prüfen ob der Fehler bei den übrigen
Busklemmen noch vorhanden ist. Dies
weiter durchführen, bis die defekte
Busklemme lokalisiert ist.
4 Impulse 0 K-Bus-Datenfehler,
Bruchstelle hinter dem
Netzteil Prüfen ob die n+1 Busklemme richtig
gesteckt ist, gegebenenfalls tauschen
n Bruchstelle hinter Kontrollieren ob die Busendklemme 9010
