Produktübersicht
20
Embedded-PC
Compact Flash Einschub
Auf der Frontseite befindet sich ein Compact Flash Einschub. Hier durch ergibt sich die Möglichkeit das
Speichermedium auszutauschen. Dies ist bei dem Einschub im Grundmodul nur in ausgeschaltetem Zustand
möglich, andernfalls kann die Entnahme zum Absturz des Systems führen. Bei der CF-Karten Erweiterung (CXxxxx-
A001) kann die CF-Karte während des Betriebes entfernt werden. Das Speichermedium sollte aber beim System
abgemeldet worden sein. Zu Wartungsarbeiten kann die Compact-Flash-Karte aus dem Modul entnommen werden.
Auch die Erweiterung des Systems auf einen größeren Speicher (nur Betriebssystem und Programmspeicher) ist auf
diese Weise möglich. Die Compact-Flash-Karten (CF-Karten) sind als Zubehör in verschiedenen Speichergrößen
erhältlich.

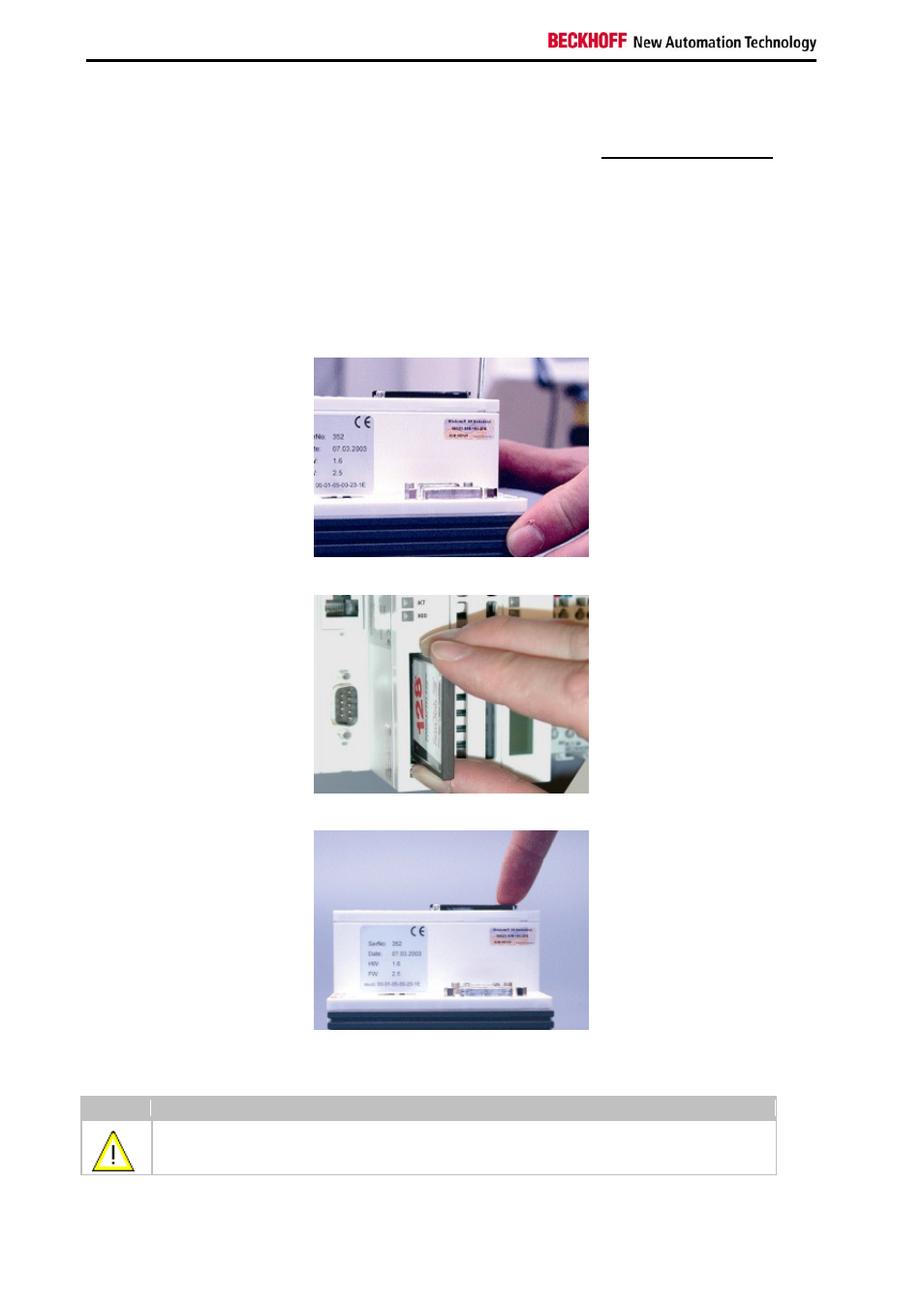

Die folgende Bildserie zeigt die Handhabung der CF-Karten am Beispiel des CX1000. Die Betätigung der
Auswurfmechanik mit einem Schraubendreher unterhalb des Einschubs bewirkt den Auswurf der Karte um ca. 4 mm
(BILD1), so dass sie mit den Fingern herausgezogen werden kann (BILD2). Beim Einschub der Karte (BILD3) rastet
die Auswurfmechanik wieder ein. Die Karte sitzt richtig, wenn sie sich ca.1 mm tiefer als die Frontseite des
Gerätegehäuses befindet.
BILD1: Auswurf der CF Karte
BILD2: Herausziehen der CF Karte
BILD3: Einschub der CF Karte
Achtung
Bei dem Compact-Flash-Einschub handelt es sich um ein Speicherinterface, nicht um einen CF
Einschub des Typs I/O.
