Montage und Verdrahtung
4.2 Inbetriebnahme
4.2.1 Spannungsversorgung
Dieses Netzteil ist mit einer E/A­Schnittstelle ausgestattet, die den Anschluss der Beckhoff Busklemmen
ermöglicht. Die Stromversorgung erfolgt über die oberen Federkraftklemmen mit der Bezeichnung "24" V
und "0" V.
Die Versorgungsspannung versorgt das CX System und über den Klemmbus und die Busklemmen mit einer
Spannung von 24 V DC ( ­15%/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500V
eff
. Da der
Klemmbus (K­ und E­Bus) nur Daten weiterleitet, ist für die Busklemmen eine weitere Spannungsversorgung
notwendig. Dies erfolgt über die Powerkontakte, die keine Verbindung zur Spannungsversorgung besitzen.

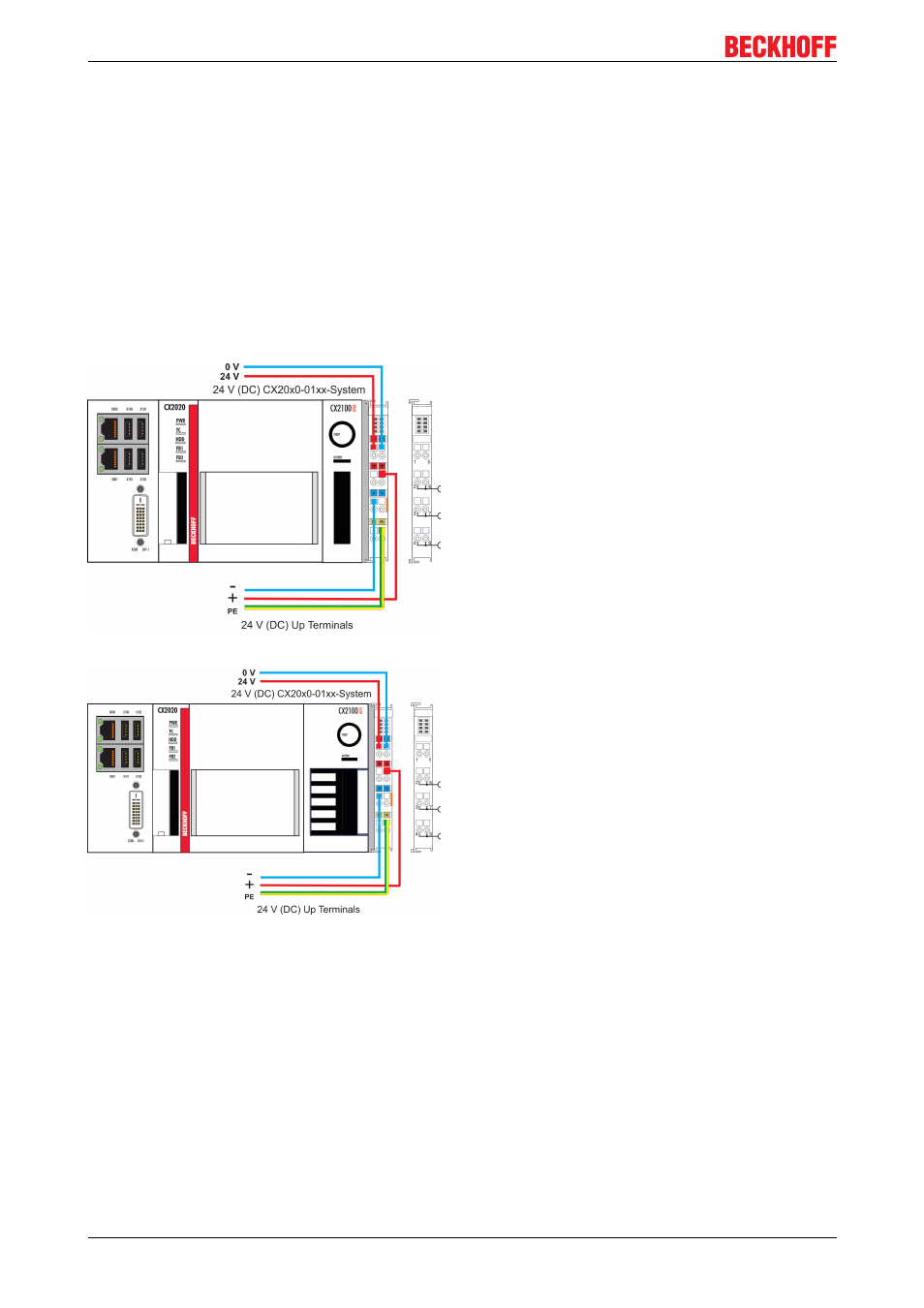

CX2100­004:
CX2100­014:
