Installationsanleitung
8 C9900-P223 / C9900-P224

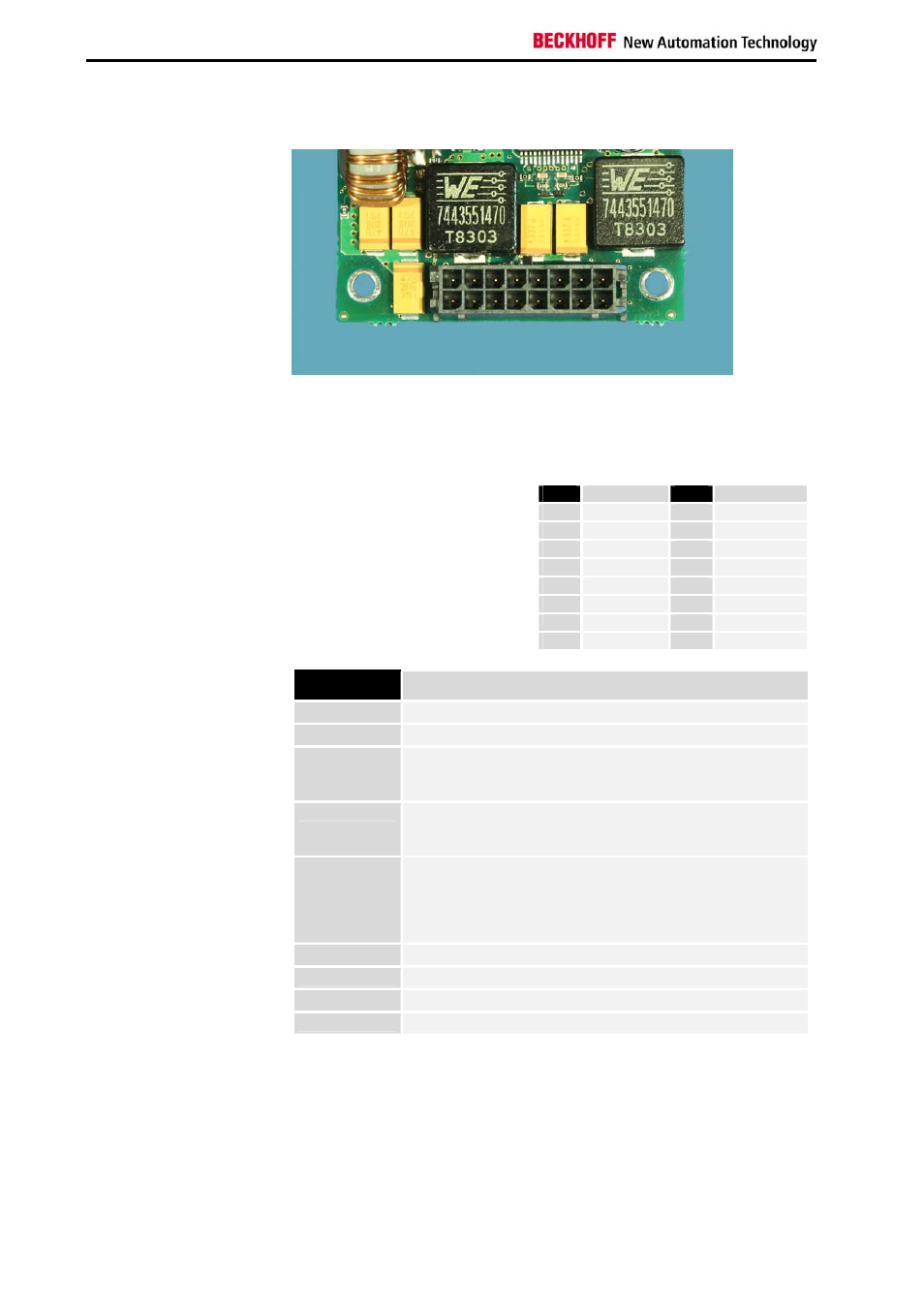

Verbindung mit dem Motherboard
Ausgangsseitige
Stiftleiste
Verbindung mit dem
Motherboard
Die Verbindung des Netzteils mit dem Motherboard erfolgt gemäß der
Einbauvorschrift des Boards.
Pinbelegung Anschlussstecker
Pinbelegung des
Ausgangssteckers
Stecker: MOLEX-34045-1613
Pin Signal Pin Signal
1 RX 9 TX
2 PS_ON 10 Powergood
3 ATXSW 11 5 V Standby
4 + 12V 12 + 12V
5 GND 13 GND
6 GND 14 GND
7 + 5V 15 + 5V
8 + 5V 16 + 5V
Signalbeschreibung
Funktion Beschreibung
RX TTL-Eingang RS232-Schnittstelle vom Netzteil gesehen
TX TTL-Ausgang RS232-Schnittstelle vom Netzteil gesehen
PS_ON TTL-Eingang Spannungsanforderung vom Motherboard
High -> Motherboard meldet "Stand-By"
Low -> Motherboard meldet "Bitte Spannung anlegen"
Powergood TTL-Ausgang
Low -> Spannungen am Motherboardstecker nicht OK
High -> Spannungen am Ausgangsstecker sind OK
ATXSW TTL-Ausgang
Ermöglicht dem Netzteil den Rechner über den ATX-Schalter zu
starten:
Low -> Motherboardlogik soll den ATX-Schalter offen lassen
HIGH -> Motherboardlogik soll den ATX-Schalter schließen
GND Masse-Anschluss
VCC +5V 20A
+12V +12V 5A
5V-Standby +5V 1A Standby-Spannung
