Seite 11
Installationsanleitung
C9900-P223 / C9900-P224
9

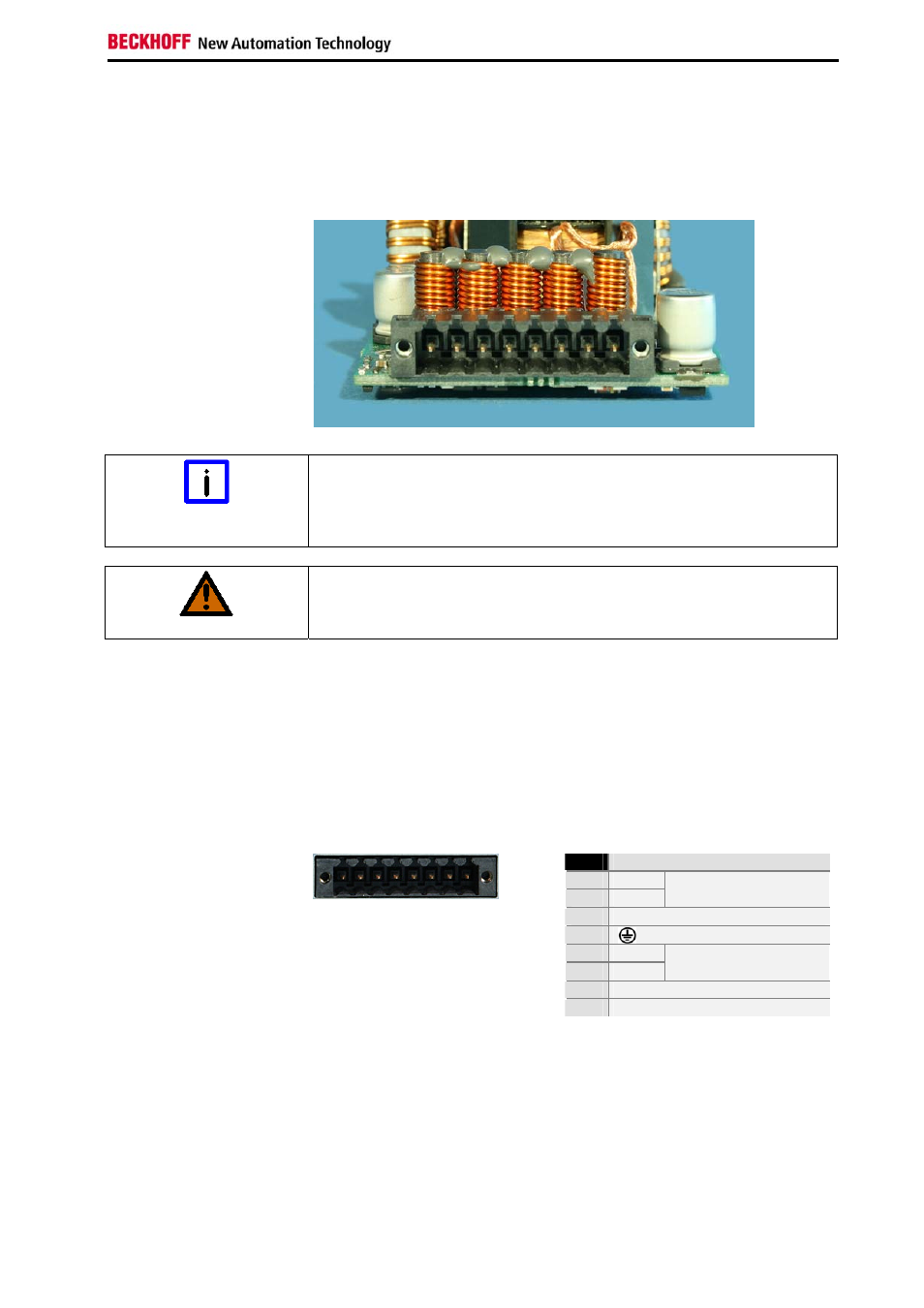

Verbindung mit dem Industrie-PC
Für den Anschluss des Netzteils mit der Anschlussbuchse für
Stromversorgung, Schalter, Akku-Pack (nur C9900-P224) und USV-
Ausgang (nur C9900-P224) befindet sich am Netzteil die abgebildete
Stiftleiste.
Eingangsseitige Stiftleiste
Unterbrechungsfreie Stromversorgung (USV)
Hinweis
Mit dem Netzteil C9900-P224 kann in Verbindung mit dem Akku-Pack
C9900-U330 eine Unterbrechungsfreie Stromversorgung (USV) aufgebaut
werden.
Explosionsgefahr!
WARNUNG
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!
An den USV-Ausgang (UPS Output) des C9900-P224 kann ein Control
Panel angeschlossen werden. Der Ausgang kann mit max. 1,4 A belastet
werden.
Pinbelegung Anschlussstecker
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Netzteils
sowie die externe Beschaltung zum Ein- und Ausschalten des Industrie-
PCs.
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
Pin
Funktion
1
-
2
+
Akku-Pack
(nur C9900-P224)
3
UPS+ (nur C9900-P224)
4
5
-
6
+
24 V DC
Versorgungsspannung
7
PC_ON
8
Power-Status
1 2 3 4 5 6 7 8
