Installationsanleitung
C9900-P223 / C9900-P224 11
USV-Ausgang (UPS Output), nur C9900-P224
Damit der Industrie PCs auch bei Stromausfall über eine
Bildschirmausgabe verfügt, kann an den USV-Ausgang des Netzteils
C9900-P224 (UPS Output) ein Control Panel angeschlossen werden. Der
Ausgang kann mit max. 1,4 A belastet werden.
Der USV-Ausgang befindet sich am Netzteil neben dem
Stromversorgungsstecker (siehe auch Kapitel
Produktbeschreibung ).
Die Funktion von UPS Output
 Zwischen
UPS output und Battery – Pol liegen auch nach
Stromausfall 27 V DC an, Belastbarkeit max. 1,4 A (nur C9900-
P224).

Nachdem der PC über die USV-Software spannungsfrei geschaltet
ist, wird der Ausgang UPS Output auf 0 V gelegt. Ein
angeschlossenes Panel wird abgeschaltet und eine Tiefentladung
des Akkus ist somit nicht möglich.

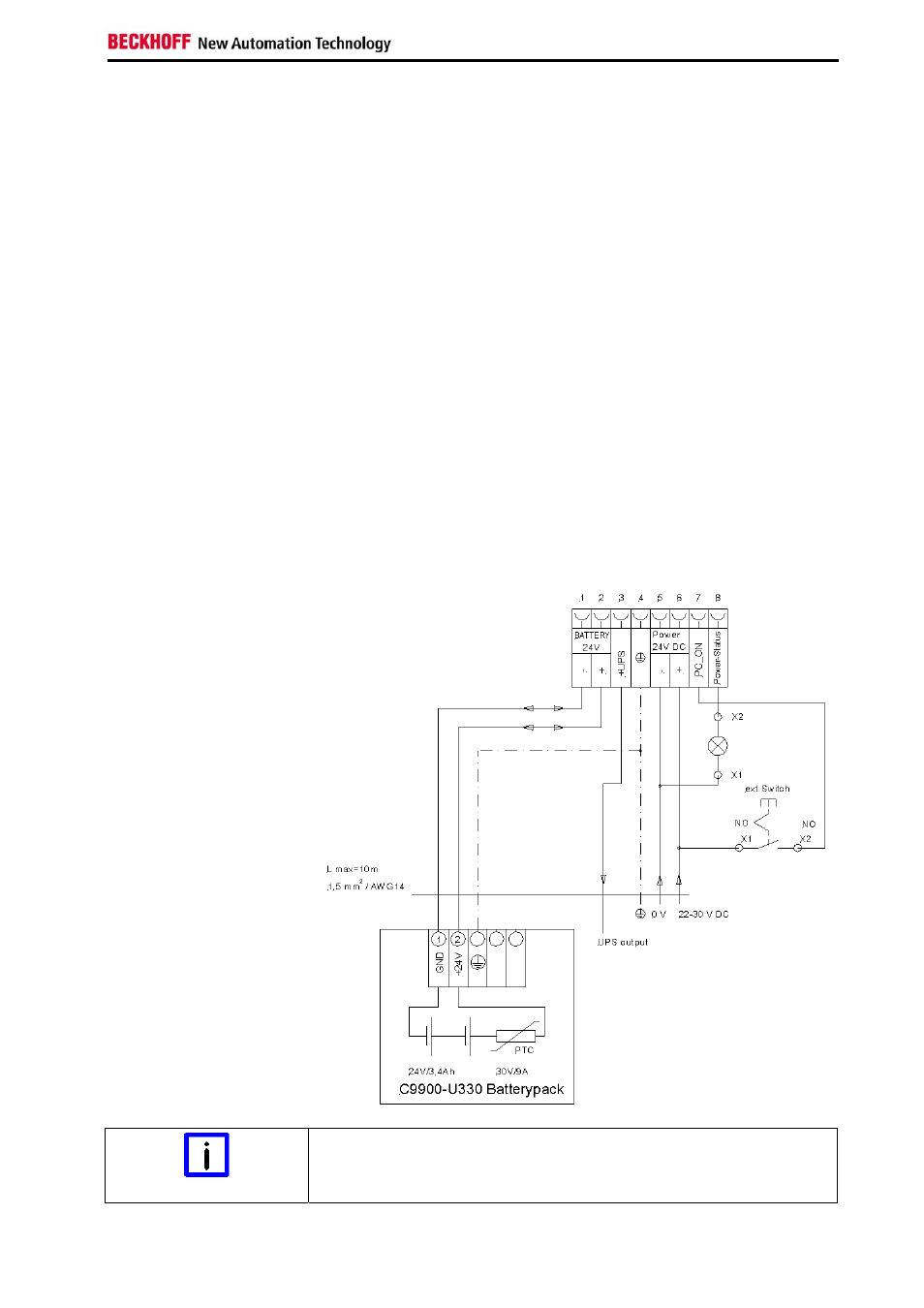

Verdrahtungsplan
Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan.
Beschaltung von PC_ON und Power-Status symbolisch.
Verdrahtungsplan
Stromversorgung und
Externe Beschaltung
Anschluss Akku-Pack sowie UPS Output
Hinweis
Anschluss des Akku-Packs sowie UPS Output nur bei Netzteil C9900-
P224 möglich.
