Betrieb
4 Betrieb
4.1 Beschreibung der Architektur
Mit Hilfe der USB-Extender-Tx (CU8800) und USB-Extender-RX (CU8850) kann die Länge der USB-
Datenübertragung von 35 Metern (1 Host, 5 USB-Hubs und ein USB-Gerät verbunden mit je 5 Metern
Kabel) auf bis zu 61 Meter erweitert werden
.
Bedingt durch die Signallaufzeit des USB-Signals ist es nicht
möglich, mehr als einen USB-Hub in die Verlängerung aufzunehmen. Die folgenden Bilder zeigen die
möglichen Konfigurationen mit den maximal zulässigen Kabellängen.

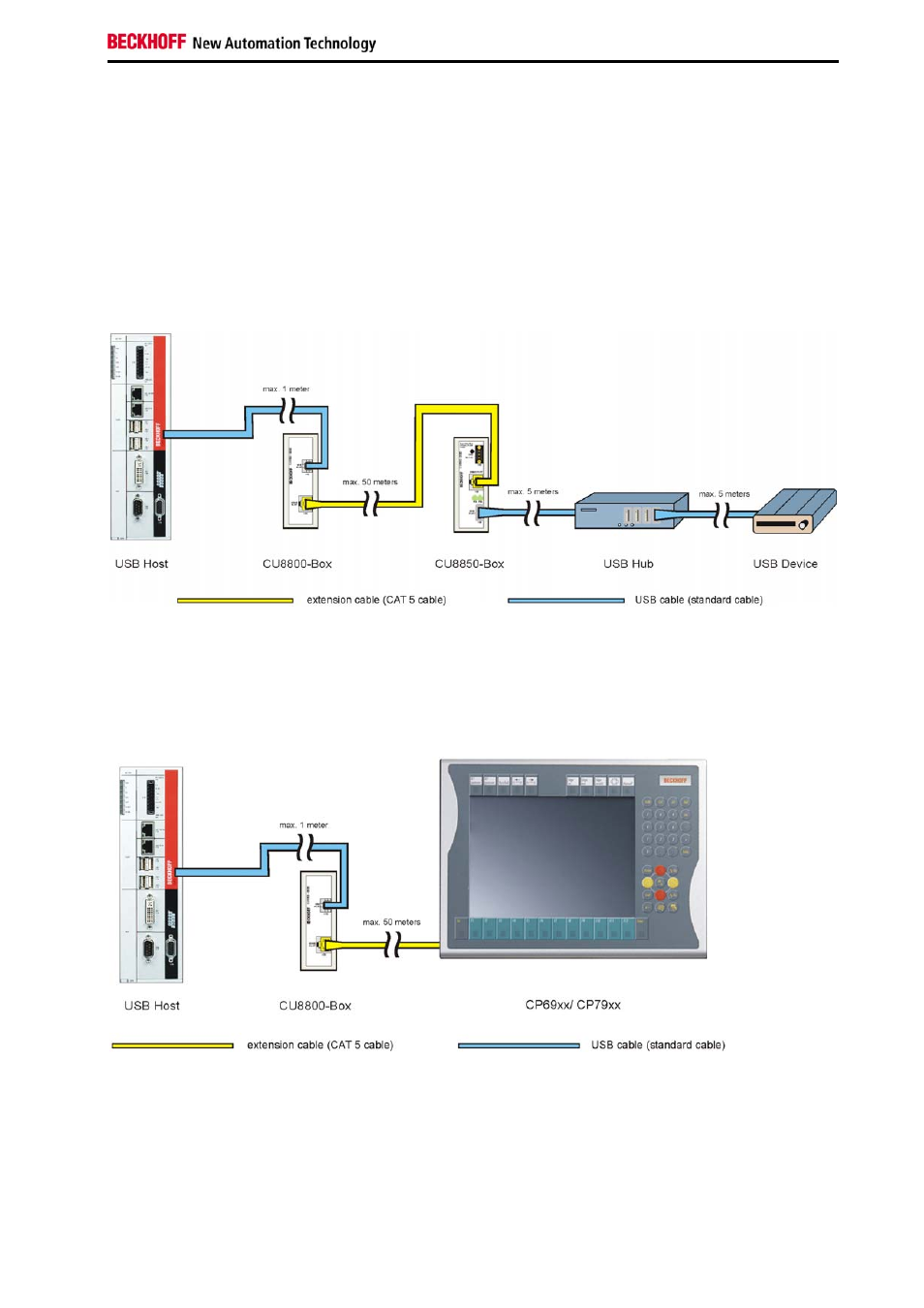

4.1.1 Konfiguration 1
Der USB-Hub ist nach der Erweiterung angeschlossen. Die maximale Verlängerung beträgt 61 Meter:
1 Meter Kabel vom Host-Computer zur Extension-Box CU8800; bis zu 50 Meter Extension Kabel; 5 Meter
von der Extension-Box zum USB-Hub und 5 Meter vom USB-Hub zum USB-Gerät.
4.1.2 Konfiguration 2
Diese Konfiguration zeigt den Anschluss eines CP69xx/ CP79xx Control-Panels an die CU8800
Extension-Box. Die maximale Länge der Erweiterung beträgt 51 Meter: 1 Meter Kabel vom Host-
Computer zur CU8800 Extension-Box; bis zu 50 Meter Extension Kabel zum Control-Panel.
