Produktbeschreibung

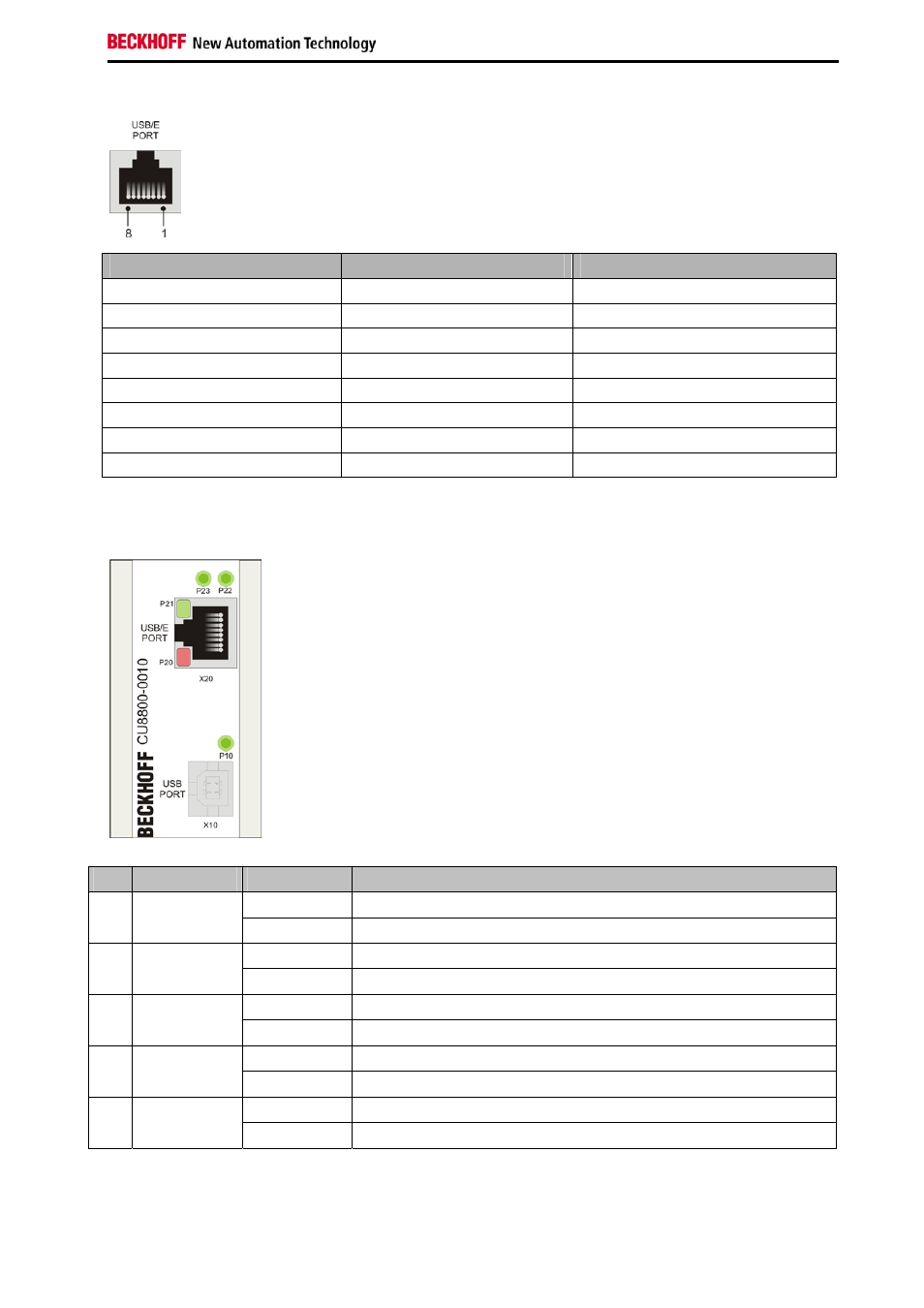

RJ 45 Port (X20) (Standard CAT5 Kabel)
Pin Signal Belegung
1 15 V 15V USB_E
2 GND GND
3 Tx USB Rx+
4 RX USB Tx+
5 RX USB Tx-
6 Tx USB Rx-
7 15 V 15V USB_E
8 GND GND
2.3 LED-Diagnose
LED Zuordnung Status Bedeutung
off keine Versorgungsspannung P10 Spannungs-
versorgung
leuchtet grün 5 V
DC
für über den USB-Port sind angelegt.
off USB ist in Betrieb P20 USB/E
Port leuchtet rot USB ist im Suspend-Mode
off Stromversorgung über USB/E ist nicht aktiv P21 USB/E
Port leuchtet grün Gerät liefert + 15 V für USB/E
off
Kein Gerät über USB/E Port angeschlossen P22 USB/E
Port leuchtet grün angeschlossenen Gerät ist ein Full Speed Device (12 MBit/s)
off
Kein Gerät über USB/E Port angeschlossen P23 USB/E
Port leuchtet grün angeschlossenen Gerät ist ein Low Speed Device (1,5 MBit/s).
CU8800-0010 7
