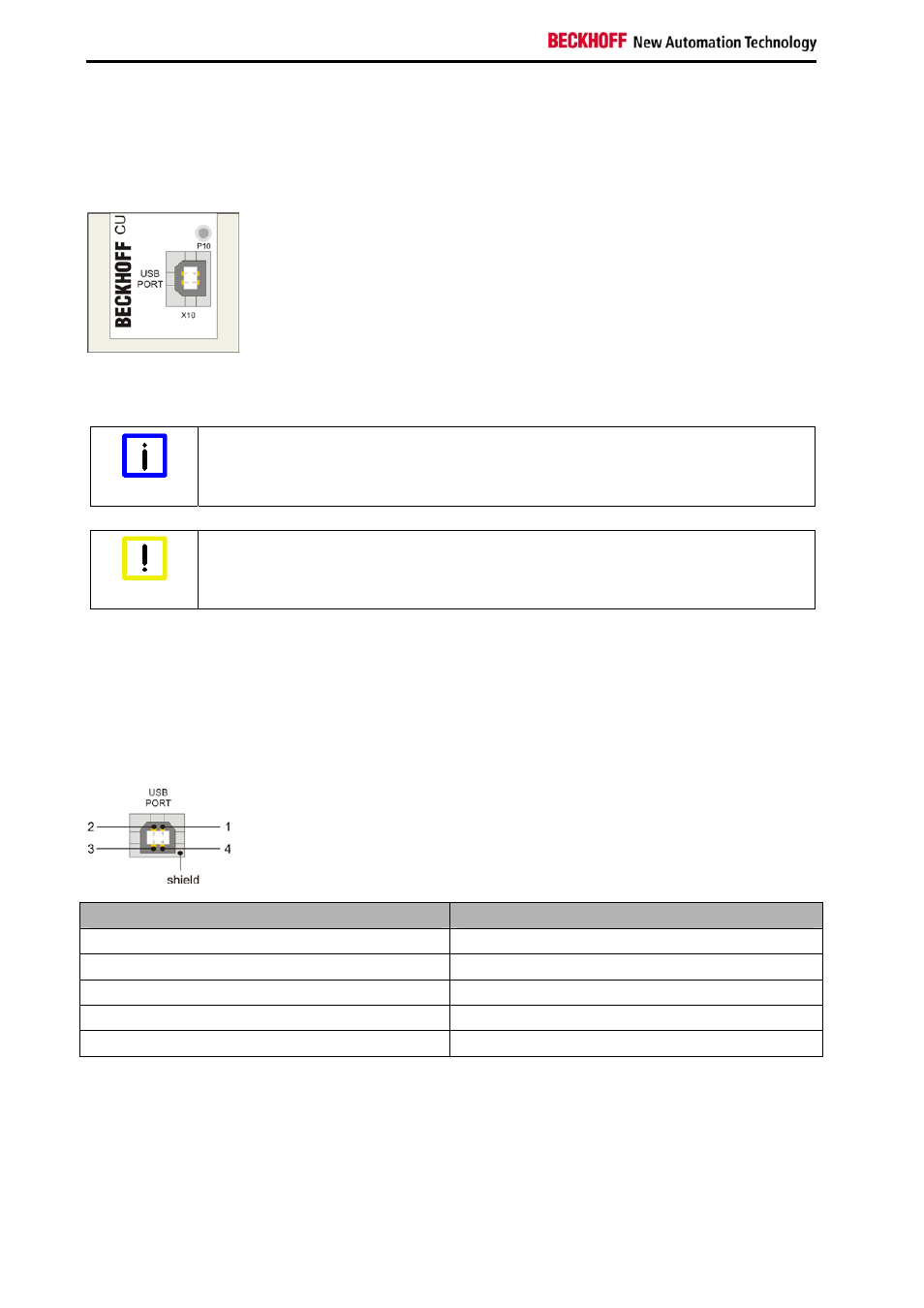

Produktbeschreibung
2.2 Anschlüsse
2.2.1 Stromversorgung
Der USB-Extender-Tx benötigt keine zusätzliche Stromversorgung. Der benötigte Strom (5 V DC) wird
über den USB-Anschluss bezogen. Wenn die Box mit Storm versorgt wird, leuchtet die LED P10 grün.
Erst USB-Verbindung herstellen
Hinweis
Die USB-Verbindung zwischen PC und dem CU8800-0010 sollte vor dem Einschalten
des PCs hergestellt werden, ansonsten kann es zu Überstrommeldungen kommen.
UL Anforderungen
Achtung
Zur Einhaltung der UL-Anforderungen darf das Gerät nicht mit unbegrenzten
Spannungsquellen verbunden werden!.
2.2.2 Daten-Anschlüsse
Es gibt zwei Arten von Anschlüssen: USB Port Typ B und RJ45-Anschluss. Die Belegung der Stecker ist
wie folgt:
USB Typ B Port (X10) (Standardkabel)
Pin
Belegung
1 VCC
2 Data
-
3 Data
+
4 GND
Shield Shield
6
CU8800-0010
