Ausrichtung der Antennen
Beachten Sie bitte die Richtcharakteristik und Polarisation der Antennen,
um sie optimal zu montieren und aufeinander auszurichten!

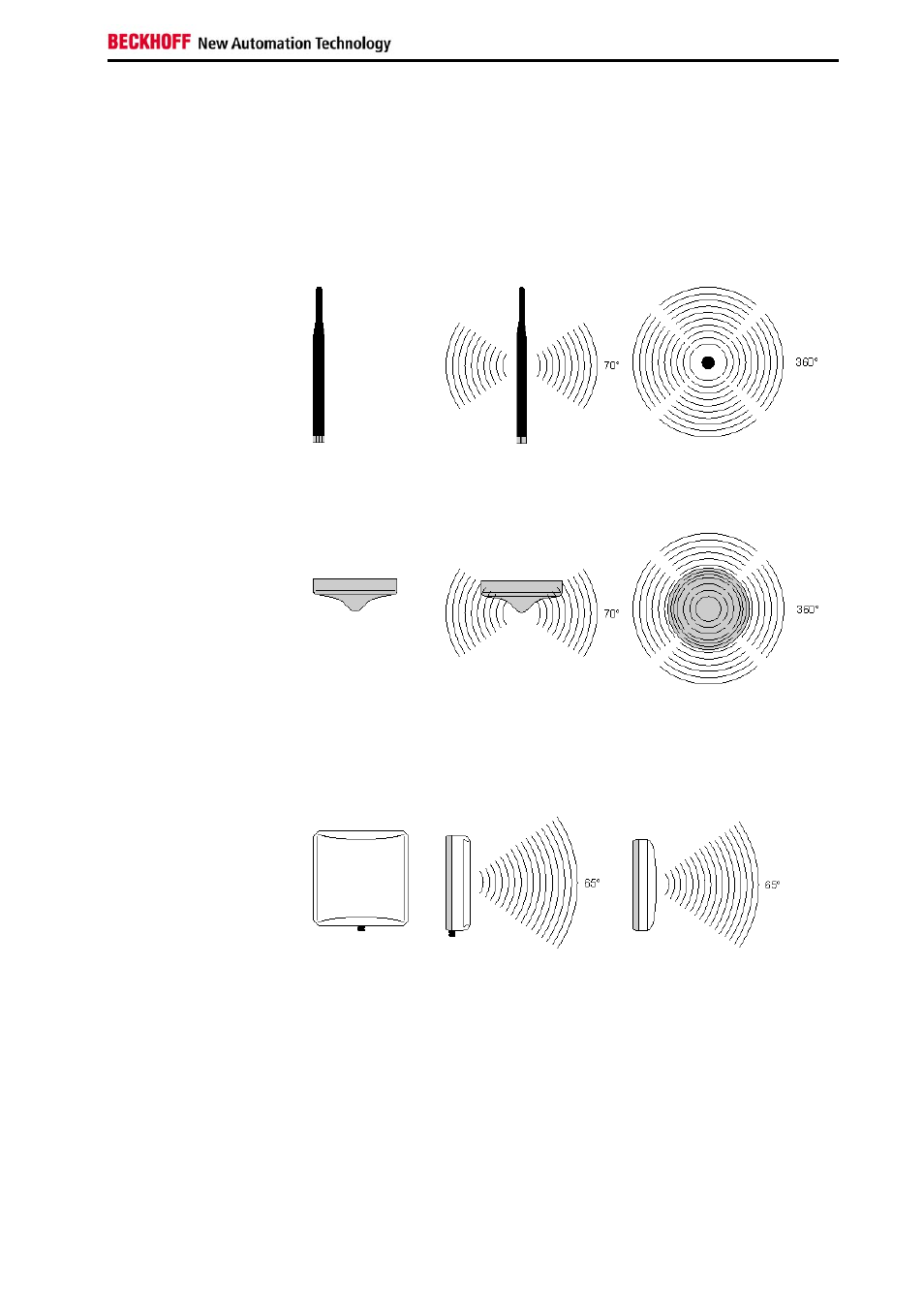

Richtcharakteristik Rundstrahler
ZS6201-0410, ZS6201-0500
Bauform Seitenansicht
(vertikale Richtcharakteristik)
Draufsicht
(horizontale Richtcharakteristik)
ZS6200-0400
Prädestiniert für die
Montage unter der Decke
Bauform Seitenansicht
(vertikale Richtcharakteristik)
Draufsicht
(horizontale Richtcharakteristik)
Richtcharakteristik Richtantennen
ZS6100-0900
Bauform Seitenansicht
(vertikale Richtcharakteristik)
Draufsicht
(horizontale Richtcharakteristik)
CU8890-0000
