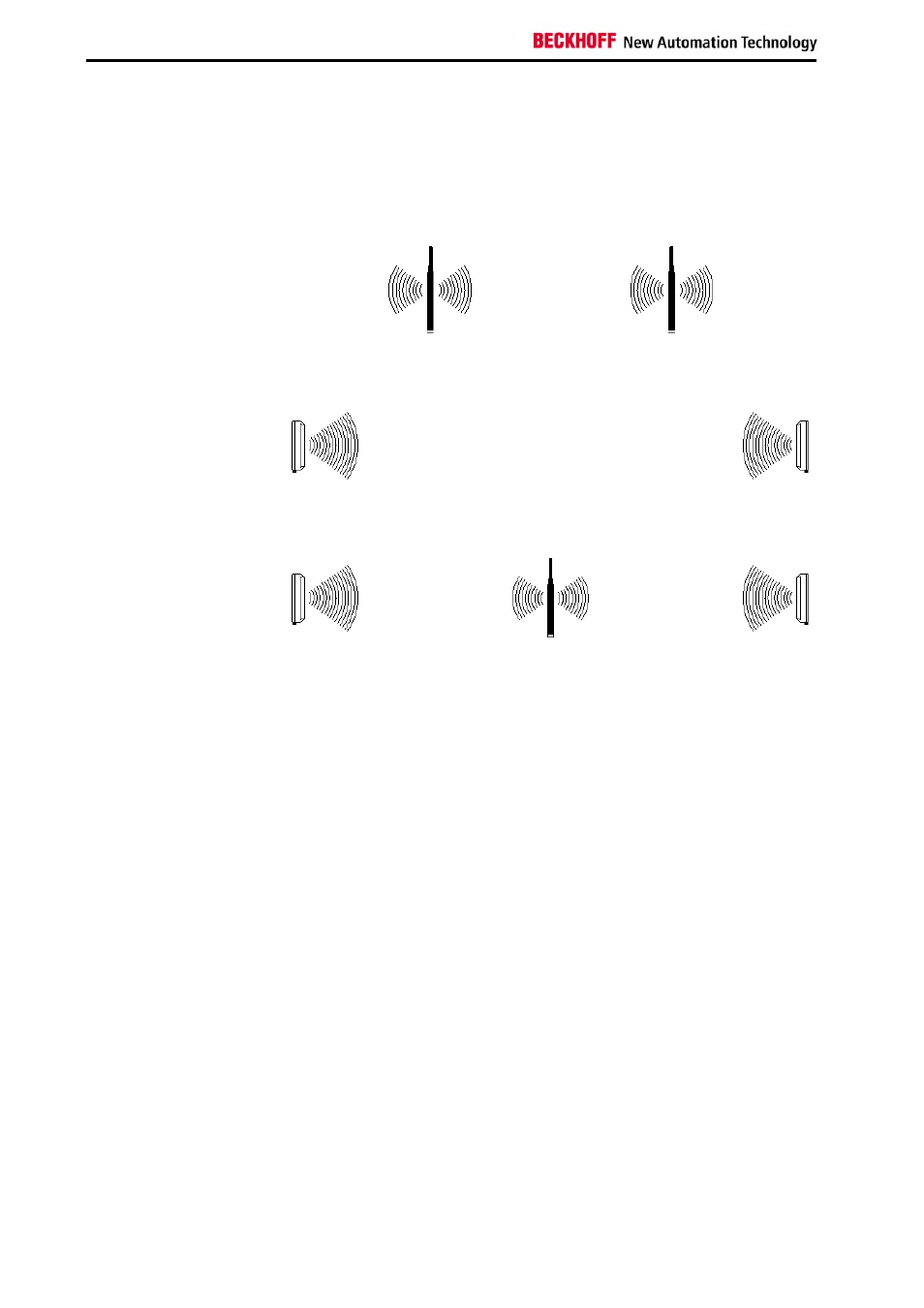

Ausrichtungsbeispiele
Richten Sie die Antennen so aus, das sich die Gegenseiten in den
Strahlungskegeln der Antennen befinden.
Rundstrahler
Zwei ZS6201-0410 oder ZS6201-0500
Richtantennen
Zwei ZS6100-0900
Gemischter Betrieb
z.B. eine ZS6201-0410 und zwei ZS6100-0900
Polarisation
Für eine optimale Übertragung müssen alle Antennen die gleiche
Polarisation aufweisen.
Rundstrahler
Achten Sie auch bei der Verwendung von rundstrahlenden Antennen
darauf, dass alle Antennen die gleiche Polarisation aufweisen.
Rundstrahler wie ZS6201-0410, ZS6201-0500 oder ZS6200-0400 werden
meistens für vertikale Polarisation montiert.
Richtantennen
Die Richtantenne ZS6100-0900 trägt auf der Gehäuserückseite mit den
Buchstaben H und V gekennzeichnete Pfeile um die Polarisation zu
kennzeichnen.
Montieren Sie die Richtantennen so, dass diese gekennzeichnete Pfeile
aller verwendeten Antennen korrespondieren.
Platzierung der Antennen
Montieren Sie die Antennen so, das diese frei abstrahlen können!
In direkter Umgebung der Antenne dürfen sich keine Hindernisse befinden,
welche die Ausbildung der Fresnel-Zone behindern. Insbesondere
Hindernisse aus Metall wie Schaltschränke, Maschinenteile, Rohrleitungen,
Eisenträger usw. behindern die Ausbildung der Fresnel-Zone besonders!
Der Anschluss der Antennen an den CU8890 über den RSMA-Stecker und
Koaxialkabel ermöglicht eine abgesetzte Montage der Antenne, so dass
Sie die Antenne optimal platzieren können.
