)HVWSODWWH XQG 520'LVN
Der Industrie-PC C2001 ist mit einer 2½ Zoll Festplatte oder einer ROM-Disk
ausgestattet. Diese sind jeweils auf einer Platine untergebracht, die auf das

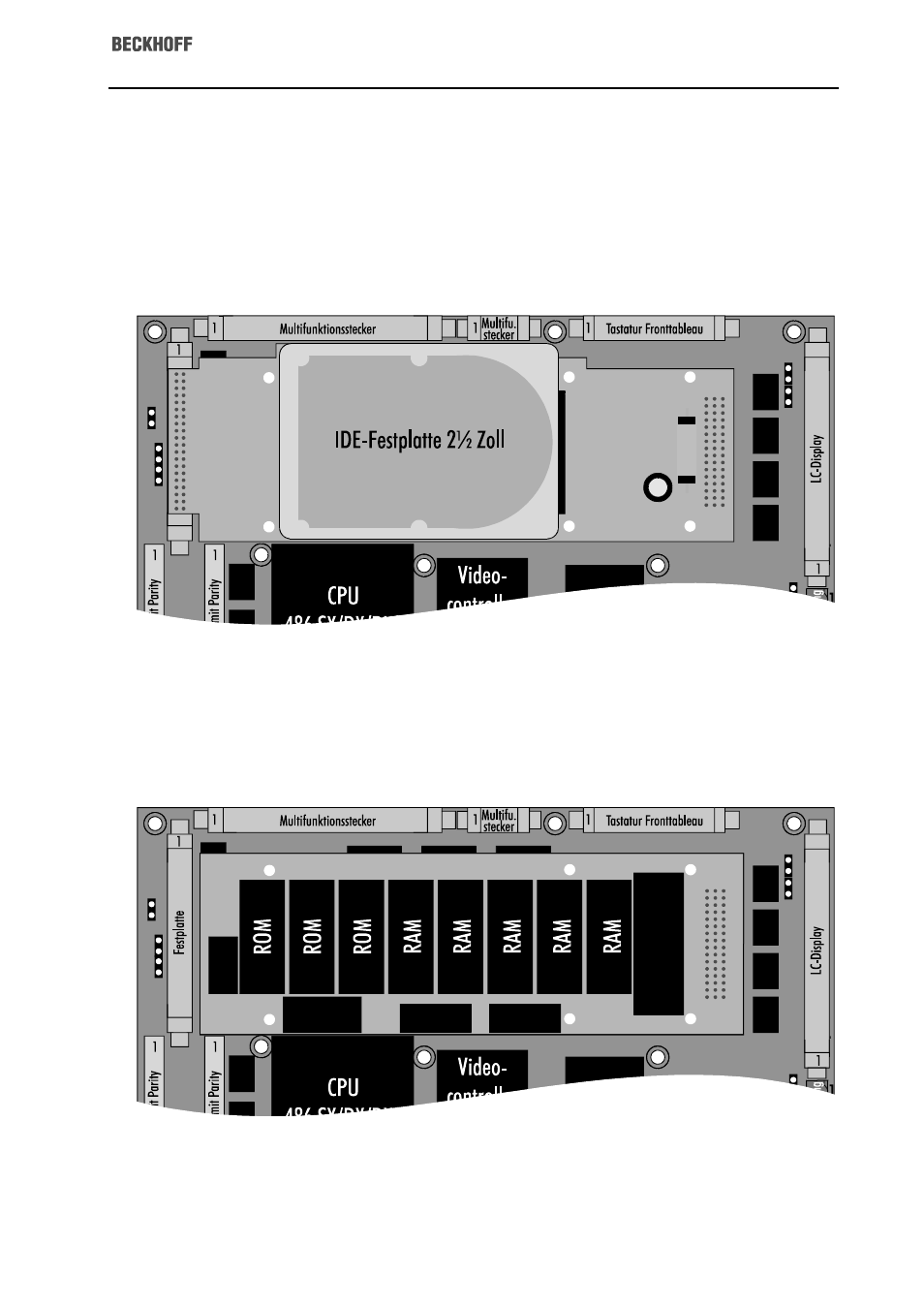

Mainboard gesteckt wird, wie es die folgenden Abbildungen zeigen.
Um diese Platine auszubauen, was auch dann erforderlich ist, wenn Sie die
Jumper zur Einstellung des Prozessors umstecken müssen, drücken Sie die vier
weißen Kunststoffhaken zurück und ziehen die Platine nach oben aus den
Steckverbindungen. Bei Ausbau der Festplattenplatine müssen Sie zuvor die
Verriegelung der 40 poligen Steckleiste lösen.
Mit den vier Schrauben auf der Unterseite der Platine lösen Sie die Fesplatte
und können diese seitwärts von der Steckleiste abziehen. Die Steckleiste ist
genormt, so daß Sie jede andere 2½ Zoll IDE Festplatte anschließen können.
Beachten Sie aber die für Industrie-PCs notwendige Wärme- und Stoßfestigkeit
der Platte.
Nach dem Wechseln einer Festplatte muß diese im Setup eingetragen werden,
wie es in Kapitel 4 beschrieben wurde.
Die ROM-Disk beinhaltet 1,5 MB ROM und zwischen 640 kB und 2,5 MB
CMOS-RAM, dessen Inhalt auch bei ausgeschaltetem Rechner erhalten bleibt,
weil eine Lithium-Batterie auf der ROM-Disk-Platine die RAM-Bausteine mit der
notwendigen Spannung versorgt.
