Produktübersicht
KL2602 und KL2622
3
2 Produktübersicht
2.1 Funktionsbeschreibung

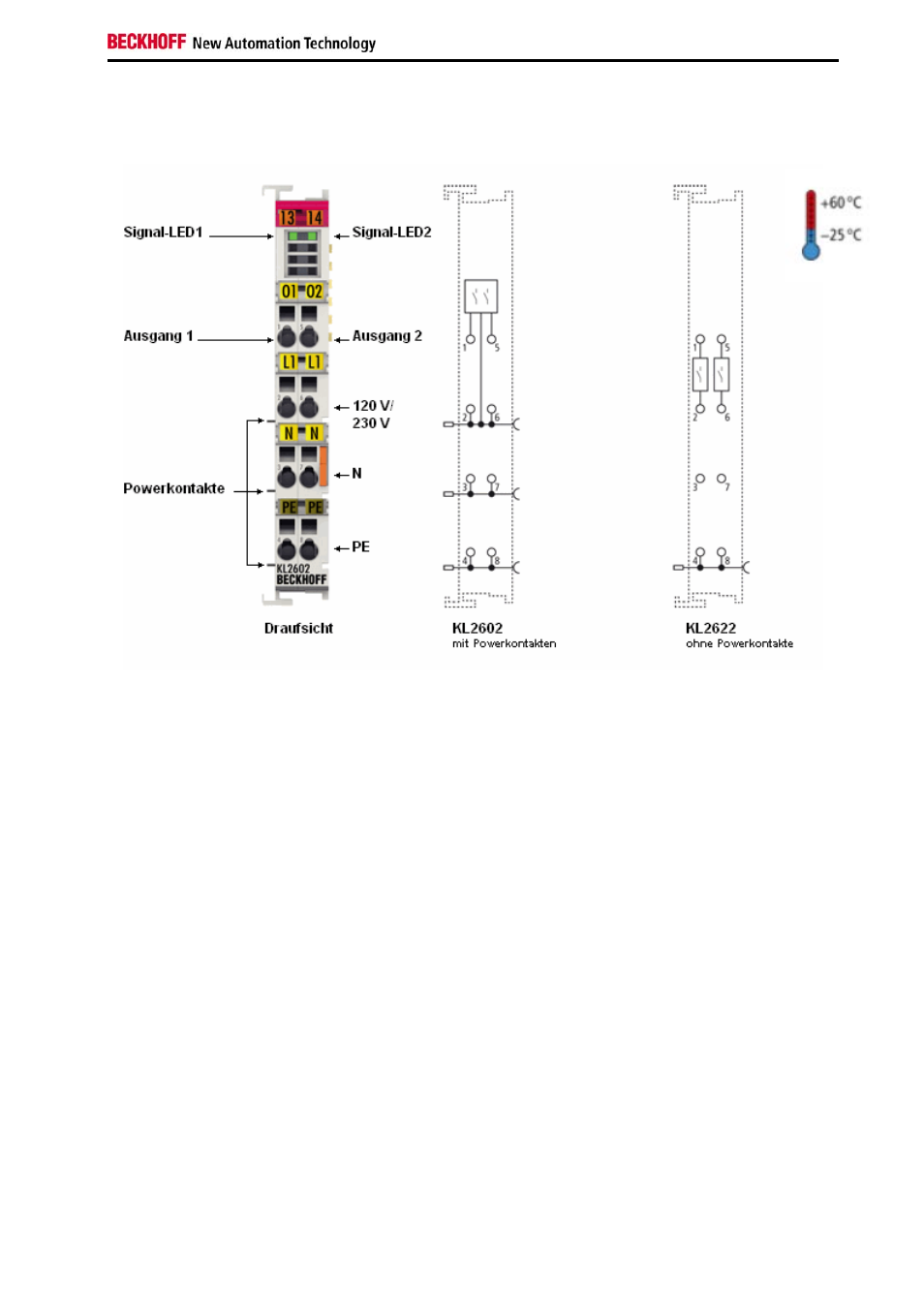

Die Ausgangsklemme KL2602 und KL2622 besitzen, zwei Relais mit je einem Einzelkontakt und können
zur Schaltung von Netzspannungsverbrauchern bis 230 V
AC
eingesetzt werden. Der Signalzustand der
Relais wird jeweils durch eine Leuchtdiode angezeigt.
• Die Relais-Kontakte der KL2602 sind mit den Powerkontakten verbunden.
• Die Relais-Kontakte der KL2622 sind potentialfrei und nicht mit den Powerkontakten verbunden.
Die KL2622 reicht nur den PE-Powerkontakt durch.
LED Anzeige
Die Signal LEDs geben jeweils den Betriebszustand des dazugehörigen Klemmenkanals wieder.
• Ein: Relaiskontakt
geschlossen
• Aus: Relaiskontakt
geöffnet
Watchdogtimer-Overflow
Werden vom Buskoppler 100 ms keine Prozessdaten zur Klemme übertragen, so erlöschen die grünen
LEDs und die Relaiskontakte werden geöffnet.
Prozessdaten
Die Bitbreite im Prozessabbild beträgt 2 Bit.
