Betrieb
22
KL2904

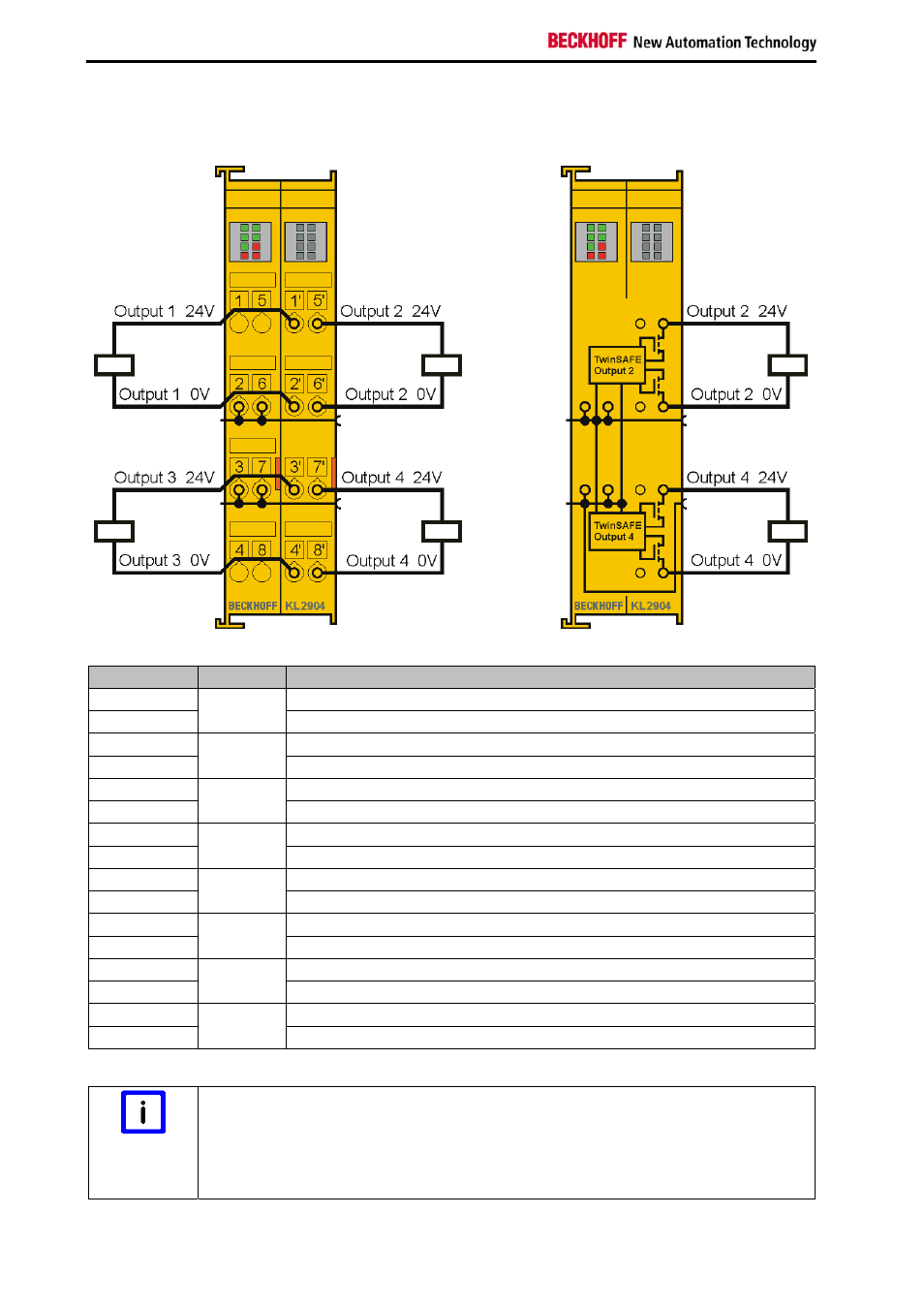

Anschlussbelegung der KL2904
Klemmstelle Ausgang
Signal
1
-
nicht bestückt, keine Funktion
2 positiver
Power-Kontakt
3 -
negativer
Powerkontakt
4
nicht bestückt, keine Funktion
5
-
nicht bestückt, keine Funktion
6 positiver
Power-Kontakt
7 -
negativer
Powerkontakt
8
nicht bestückt, keine Funktion
1’ 1
Output
1+
2’ Output
1-
3’ 3
Output
3+
4’ Output
3-
5’ 2
Output
2+
6’ Output
2-
7’ 4
Output
4+
8’ Output
4-
Hinweis
Testpulse
Achten Sie bei der Auswahl der Aktoren darauf, dass die Testpulse der KL2904 nicht
zu einem Schalten des Aktors oder einer Diagnosemeldung der KL2904 führen.
Die Testpulse der Ausgänge der Klemme KL2904 sind nicht konfigurierbar bzw.
abschaltbar.
