Betrieb
KL2904
27

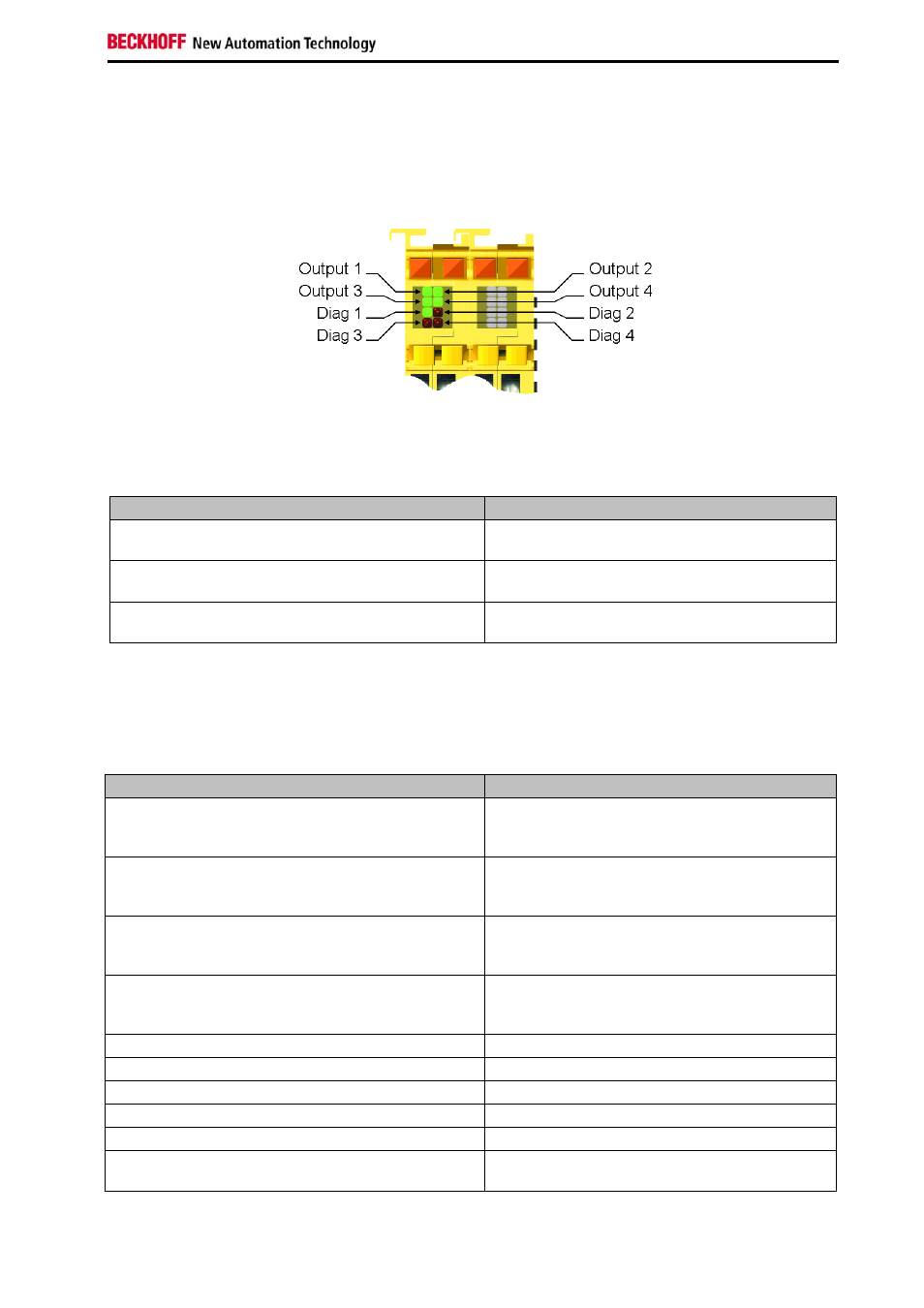

4.3 Diagnose
4.3.1 Diagnose
LEDs
4.3.1.1
Diag 1 (grün)
Die LED Diag 1 zeigt den Zustand der TwinSAFE-Schnittstelle an.
Blink-Code
Bedeutung
LED durchgehend eingeschaltet
normaler Betrieb:
TwinSAFE-Kommunikation in Ordnung
schnelles Flackern im Wechsel mit 1 Blink-Impuls
Kommunikationsfehler: Die Connection ist nicht
im Zustand Run.
schnelles Flackern im Wechsel mit 3 Blink-Impulsen Kommunikationsfehler: Die Connection ist nicht
im Zustand Run.
Diese Fehler können durch eine fallende Flanke am Eingang ERR_ACK der TwinSAFE Group
zurückgesetzt werden.
4.3.1.2
Diag 2 (rot)
Die LED Diag 2 zeigt den Zustand der digitalen Ausgänge an.
Blink-Code
Bedeutung
schnelles Flackern im Wechsel mit 1 Blink-Impuls
Output 1: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
schnelles Flackern im Wechsel mit 2 Blink-Impulsen
Output 2: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
schnelles Flackern im Wechsel mit 3 Blink-Impulsen
Output 3: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
schnelles Flackern im Wechsel mit 4 Blink-Impulsen
Output 4: Open Load oder
Mindeststrom von 20 mA unterschritten oder
Maximalstrom von 500 mA überschritten
schnelles Flackern im Wechsel mit 5 Blink-Impulsen
Feldspannung zu niedrig
schnelles Flackern im Wechsel mit 6 Blink-Impulsen
Feldspannung zu hoch
schnelles Flackern im Wechsel mit 7 Blink-Impulsen
Klemmentemperatur zu niedrig
schnelles Flackern im Wechsel mit 8 Blink-Impulsen
Klemmentemperatur zu hoch
schnelles Flackern im Wechsel mit 9 Blink-Impulsen
Temperaturdifferenzfehler
schnelles Flackern im Wechsel mit 10 Blink-Impulsen Fehler an Ausgangschaltung durch Open Load,
Fremdeinspeisung oder Querschluss
