BECKHOFF AX2090-BW5x - Handbuch (Seite 3)

Seite 3/4

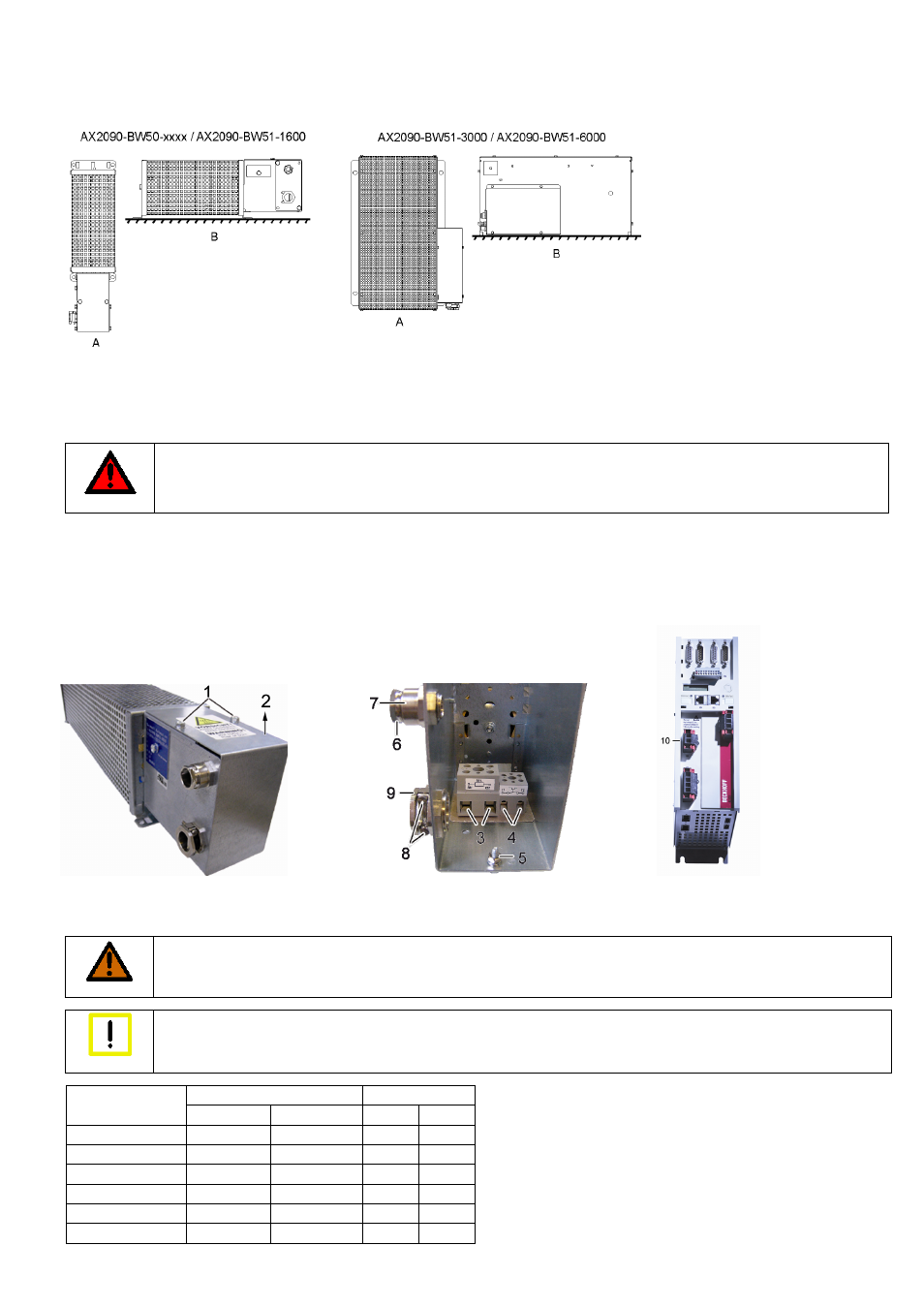

Einbaulagen und Abstände
(A) = Die senkrechte Montage ist nur gemäß Abbildung (Klemmenkasten nach unten) erlaubt.
(B) = Waagerechte Montage
Bei allen Einbaulagen sind folgende Mindestabstände einzuhalten:
200 mm zu benachbarten Bauteilen, Wänden usw. und 300 mm zu darüber befindlichen Bauteilen, Decken usw. Bei senkrechter Montage (A) sind
mind. 200 mm zu darunter befindlichen Bauteilen, Böden usw. einzuhalten, damit die Luft ungehindert zum Bremswiderstand strömen kann.
Elektrische Installation
GEFAHR
Vorsicht Lebensgefahr!
Vor der Installation des Bremswiderstandes ist der AX5000 vom Netz zu trennen!
Auch wenn der AX5000 von der Netzspannung getrennt wird, liegt an den Klemmen „X02“ des Zwischenkreises noch mindestens 5
Minuten lebensgefährliche Spannung an. Berühren Sie die Klemmen auf keinen Fall innerhalb dieser Zeitspanne.
Entfernen Sie die beiden Schrauben (1) und entnehmen Sie die Abdeckung (2) in Pfeilrichtung. Schließen Sie ein ausreichend dimensioniertes
Kabel (siehe Kapitel „Leitungen“) an die Anschlüsse (3) des Widerstandes und an den Erdungs-Bolzen (5) und führen Sie es durch die
Zugentlastung (9) aus dem Klemmenkasten. Stellen Sie eine ausreichende Zugentlastung mit den beiden Schrauben (8) her. Schließen Sie die
andere Seite des Kabels an den Zwischenkreiskontaktstecker „X2“ (10) vom AX5000 an, der Stecker gehört zum Lieferumfang des AX5000.
Schließen Sie die Erdungs-Leitung an die Erdungsleiste des Schaltschranks an.
Schließen Sie ein ausreichend dimensioniertes Kabel an den potentialfreien Öffnerkontakt (4) des Temperaturschalters an und führen Sie es durch
die Zugentlastung (7) aus dem Klemmenkasten (siehe Kapitel „Temperaturschalter“). Stellen Sie eine ausreichende Zugentlastung mit der Mutter
(6) her.
Montieren Sie die Abdeckung (2) in umgekehrter Reihenfolge.
Leitungen
Wir empfehlen Beckhoff Motorleitungen zum Anschluss der Bremswiderstände.
WARNUNG
Vorsicht Brandgefahr!
Die Bremswiderstände werden sehr heiß, achten Sie auf eine ausreichende Wärmebeständigkeit der Leitungen.
Achtung
EMV-Sicherheit
Benutzen Sie ausschließlich abgeschirmte Leitungen.
Bremswiderstand Temperaturschalter Typ
[mm 2 ] [AWG] [mm 2 ] [AWG]
AX2090-BW50-0300 1,5 16 0,75 18
AX2090-BW50-0600 1,5 16 0,75 18
AX2090-BW50-1600 1,5 16 0,75 18
AX2090-BW51-1000 2,5 12 0,75 18
AX2090-BW51-3000 2,5 12 0,75 18
AX2090-BW51-6000 2,5 12 0,75 18
Wir empfehlen Aderendhülsen!
