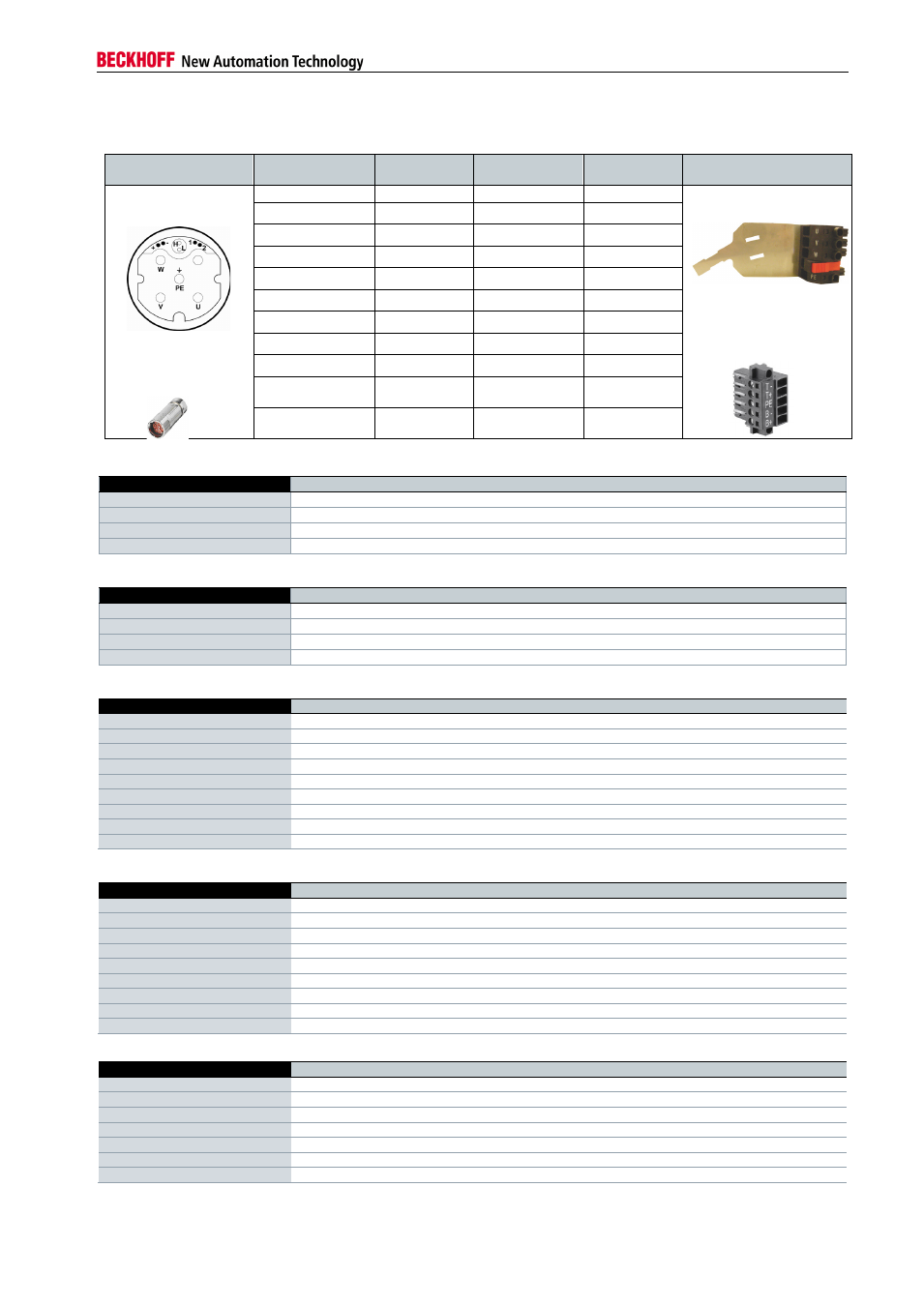

BECKHOFF AM8000 - Handbuch (Seite 15)

Version: 1.1 Motorleitung ZK4500-8027-zzzz
Beckhoff ® and EtherCAT are registered trademarks of Beckhoff. Information is subject to change without notice and warranted only to the extent agreed in the terms
of contract. Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Germany, Tel.: +49 (0) 5246 963 0, Fax.: +49 (0) 5246 963 149, http://www.beckhoff.com
Motorleitung ZK4500-8027-zzzz
Katalogdaten
Katalogtext 10 mm² mit M40-speedtec® Stecker, hochdynamisch für Schleppketteneinsatz
Servomotor AM8x6x ab Wicklungscode „Q“ und AM807x
Servorverstärker AX5000 (40 A)
Kurzbeschreibung (4x10,0 mm² + (2x1,5mm²) + (2xAWG22))
Elektrische Daten bei 20°C
Max. Betriebsspannung 1000 VAC (UL)
Leiterwiderstand ≤ 55,0 Ω/km (AWG22) / ≤ 13,3 Ω/km (1,5 mm²) / ≤ 1,91 Ω/km (10 mm²) gem. DIN EN 50395
Isolationswiderstand ≥ 500 MΩ x km gem. DIN EN 50395
Betriebskapazität bei 800 Hz Ader / Schirm ≤ 150 pF/m (10 mm²) gem. EN 50289-1-5
Mechanische Eigenschaften
Außendurchmesser D 20,9 ± 0,5 mm
Min. Biegeradius 10 x D
Max. Verfahrgeschwindigkeit 240 m/min
Max. Beschleunigung 30 m/s² (bei 5 m Verfahrweg)
Max. zulässiger Verfahrweg 20 m horizontal / 5 m vertikal
Max. Torsion ± 30°/m
Max. Biegezyklen 5 Mio.
Umgebungstemperatur Betrieb -20°C bis +60°C
Schirmüberdeckung optisch >85 %
Eigenschaften der Leitung
Material Außenmantel TPU, flammwidrig, halogenfrei
Farbe Orange, ähnlich RAL 2003
Leitungsgewicht 0,76 kg/m
RoHS konform Ja
Silikonfrei Ja
Halogenfrei DIN VDE 0472 T815
Flammwidrig IEC 60332-1-2 / UL758 cable flame test
Ölbeständigkeit Außenmantel HD 22.10 Anhang A / DIN EN60811-2-1
UL Approbationen UL758 (AWM) Style 21223 (Mantel) und Style 10492 (Ader)
Eigenschaften des Motorsteckers
Gehäuse Messing, Zinkdruckguss; vernickelt und chromatiert
Überwurfmutter Messing, Zinkdruckguss; vernickelt
Kontakte Messing, vergoldet
Dichtung FPM/HNBR (Viton)
Klemmring Messing vernickelt
Schutzart IP 65 im verschraubten Zustand (gemäß IEC 60529)
Steckzyklen Min. 500
Steckverbinder Kontakt Funktion
Aderkenn-
zeichnung Kontakt Steckverbinder
Ansicht: Steckseitig
U U schwarz / 1 U
V V schwarz / 2
V
W W schwarz / 3 W
PE PE grün/gelb PE
N n. c. n.c.
+ Bremse + schwarz / 5 Bremse +
- Bremse - schwarz / 6 Bremse -
1 n. c. n. c.
2 n. c. n. c.
H
OCT + /
Temp. + weiß
OCT + /
Temp. +
L
OCT - /
Temp. - blau
OCT - /
Temp. -
