Version: 1.1 Motorleitung ZK4500-8004-zzzz
Beckhoff ® and EtherCAT are registered trademarks of Beckhoff. Information is subject to change without notice and warranted only to the extent agreed in the terms
of contract. Beckhoff Automation GmbH, Eiserstr. 5, 33415 Verl, Germany, Tel.: +49 (0) 5246 963 0, Fax.: +49 (0) 5246 963 149, http://www.beckhoff.com

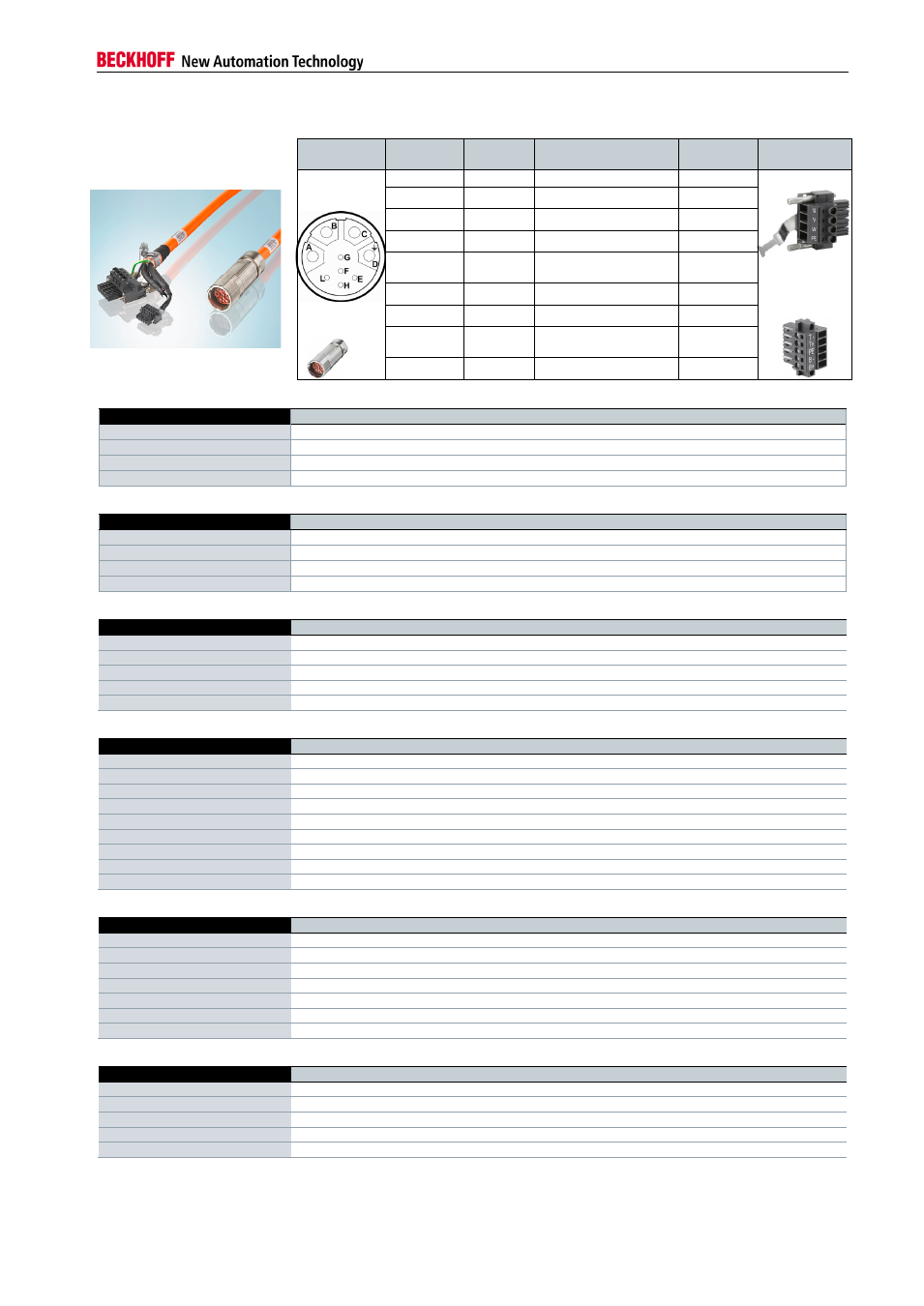

Motorleitung ZK4500-8004-zzzz
Katalogdaten
Katalogtext 2,5 mm² mit M23-speedtec® Stecker, feste Verlegung
Servomotor AM8x4x bis AM8x6x bis Wicklungscode „P“
Servorverstärker AX5000 (18…25 A)
Kurzbeschreibung (4x2,5mm² + (2x1,0mm²) + (2xAWG22))
Elektrische Daten bei 20°C
Max. Betriebsspannung 1000 VAC (UL)
Leiterwiderstand ≤ 55,0 Ω/km (AWG22) / ≤ 19,5 Ω/km (1,0 mm²) / ≤ 7,98 Ω/km (2,5 mm²) gem. DIN EN 50395
Isolationswiderstand ≥ 500 MΩ x km gem. DIN EN 50395
Betriebskapazität bei 800 Hz Ader / Schirm ≤ 150 pF/m (2,5mm²) gem. EN 50289-1-5
Mechanische Eigenschaften
Außendurchmesser D 13,8 ± 0, 4 mm
Min. Biegeradius 5 x D bei fester Verlegung
Max. Torsion ± 30°/m
Umgebungstemperatur Betrieb -0°C bis +80°C
Schirmüberdeckung optisch >85 %
Eigenschaften der Leitung
Material Außenmantel PVC, flammwidrig, ölbeständig
Farbe Orange, ähnlich RAL 2003
Leitungsgewicht 0,31 kg/m
RoHS konform Ja
Silikonfrei Ja
Halogenfrei Nein
Flammwidrig IEC 60332-1-2 / UL758 cable flame test
Ölbeständigkeit Außenmantel HD 22.10 Anhang A / DIN EN60811-2-1
UL Approbationen UL758 (AWM) Style 2570 (Mantel) und Style 10492 (Ader)
Eigenschaften des Motorsteckers
Gehäuse Messing, Zinkdruckguss; vernickelt und chromatiert
Überwurfmutter Messing, Zinkdruckguss; vernickelt
Kontakte Messing, vergoldet
Dichtung FPM/HNBR (Viton)
Klemmring Messing vernickelt
Schutzart IP 65 im verschraubten Zustand (gemäß IEC 60529)
Steckzyklen Min. 500
Eigenschaften der AX5000 Stecker
Kontaktmaterial Cu-Leg
Kontaktoberfläche verzinnt
Isolierkörper PBT
Zulassungen CSA, UL 1059
RoHS Konform
Steckverbinder Kontakt Funktion
Aderfarbe /
Aderkennzeichnung Kontakt Steckverbinder
Ansicht:
Steckseitig
A U schwarz / 1 U
B V schwarz / 2 V
C W schwarz / 3 W
D PE grün/gelb PE
E
Temp. - /
OCT - blau Temp. -
F Schirm Schirm Schirm
G Bremse + schwarz / 5 Bremse +
H
Temp. + /
OCT + weiß Temp. +
L Bremse - schwarz / 6 Bremse -
