Magnetisches Encoder System (MES)
Seite 2
für Linearmotoren AL2xxx
MES
Signal
Farbe
SIN +
grün
SIN -
gelb
COS +
blau
COS -
rot
+ 5 VDC
braun
+ 5 V sense
pink
GND
weiß
GND sense
grau
Brücke zwischen 4 und 12 sowie 2 und 10!
Die passende Signalkupplung hat die Bestellnummer ZS4000-2051 (Service Pack). Es
können dann die AM2000/AM3000 Encoderleitungen verwendet werden.
Anschluss
Die Feedbackleitung wird beim AX2000 an X1 und beim AX2500 an X2 angeschlossen.

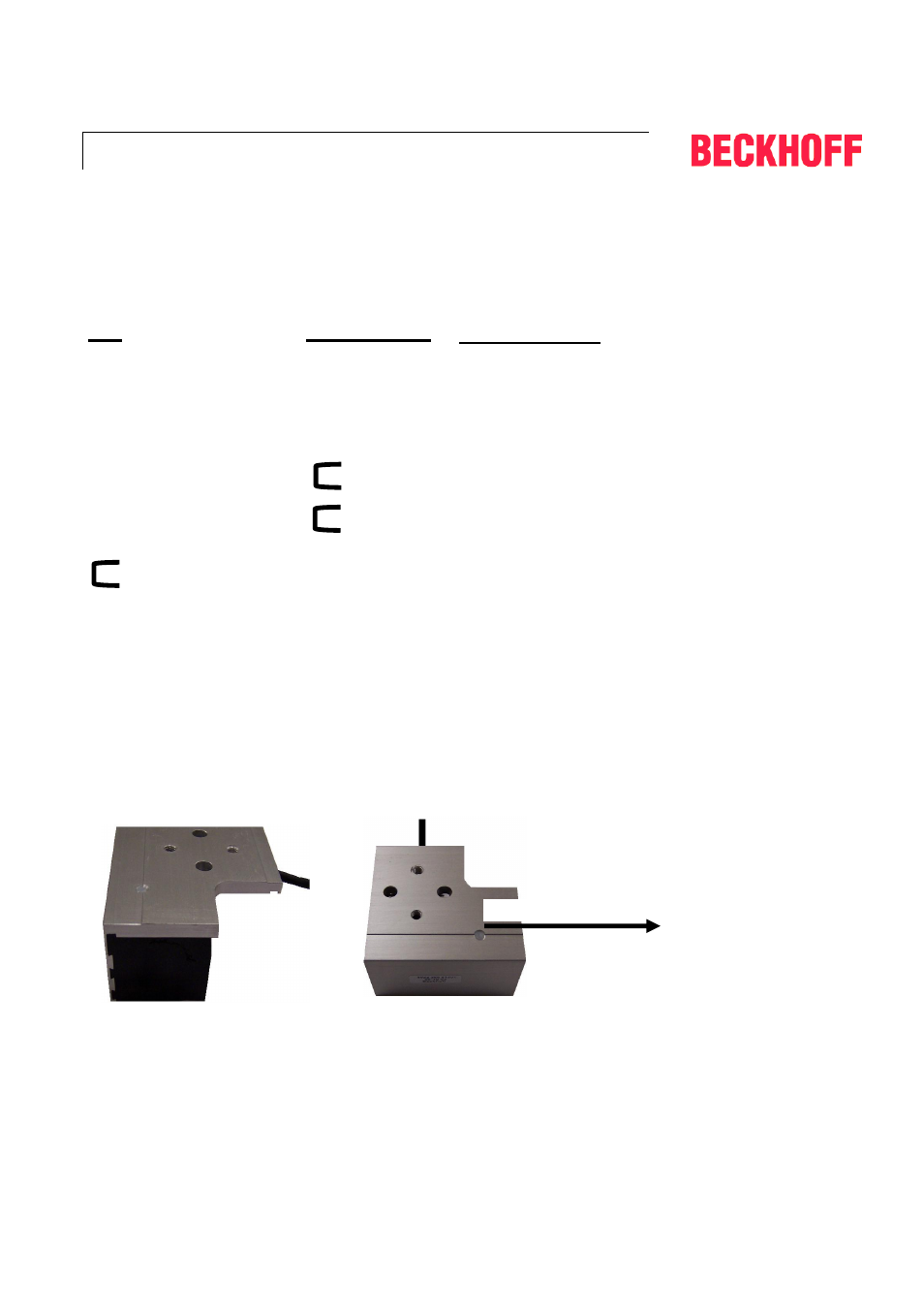

Abmessungen
Frontansicht
Seitenansicht
Abmessungen:
Länge (in Bewegungsrichtung): 55 mm
Breite:
50 mm
Höhe:
30 mm
Bewegungsrichtung
9 3
3 9
Pin Pin
1 11
4 4
12 12
2 2
11 1
10 10
Anschluss-Belegung für AX2000 / AX2500 und AX5000:
AX2000 / AX2500 AX5000 (X11 / X21)
