DVI/HDMI
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4055
Seite 23

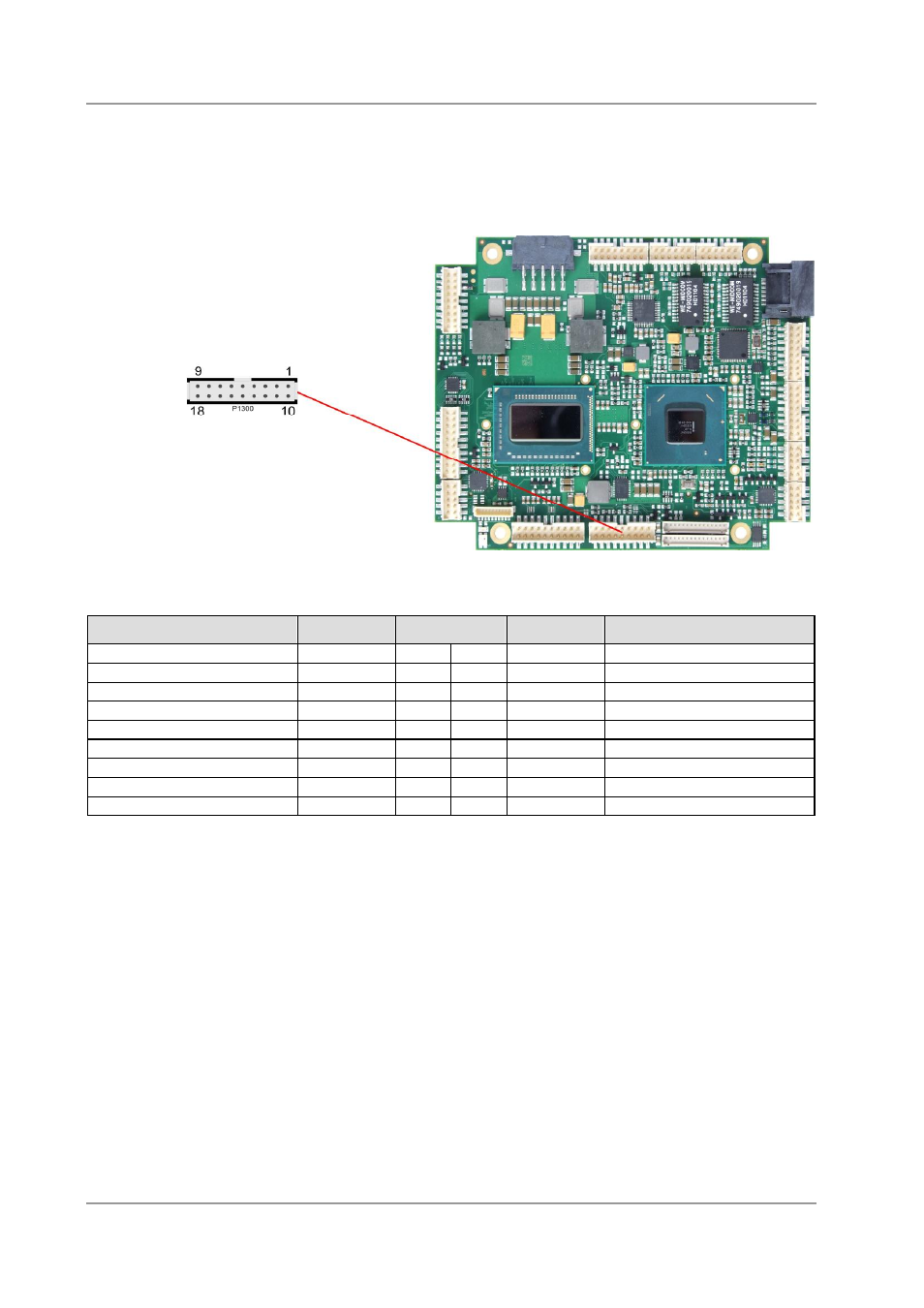

3.6 DVI/HDMI
Das CB4055 verfügt über einen DVI/HDMI-Anschluss, der als 2x9poliger Wannenstecker realisiert ist
(FCI 98424-G52-18LF, passender Gegenstecker z.B. FCI 90311-018LF).
Pinbelegung 2x9-Wannenstecker DVI/HDMI:
Beschreibung
Name
Pin
Name
Beschreibung
HDMI Panel angeschlossen HPD_SINK
1
10
N/C
Reserviert
SMBus Clock (DDC)
SCL_SINK
2
11
SDA_SINK
SMBus Dat (DDC)
Versorgungsspannung 5V
VCC
3
12
GND
Masse
Masse
GND
4
13
TMDS_CLK# DVI Clock -
DVI Data 0 -
TMDS_D0# 5
14
TMDS_ClK
DVI Clock +
DVI Data 0 +
TMDS_D0
6
15
GND
Masse
Masse
GND
7
16
TMDS_D1# DVI Data 1 -
DVI Data 2 -
TMDS_D2# 8
17
TMDS_D1
DVI Data 1 +
DVI Data 2 +
TMDS_D2
9
18
GND
Masse
