3.7 DisplayPort

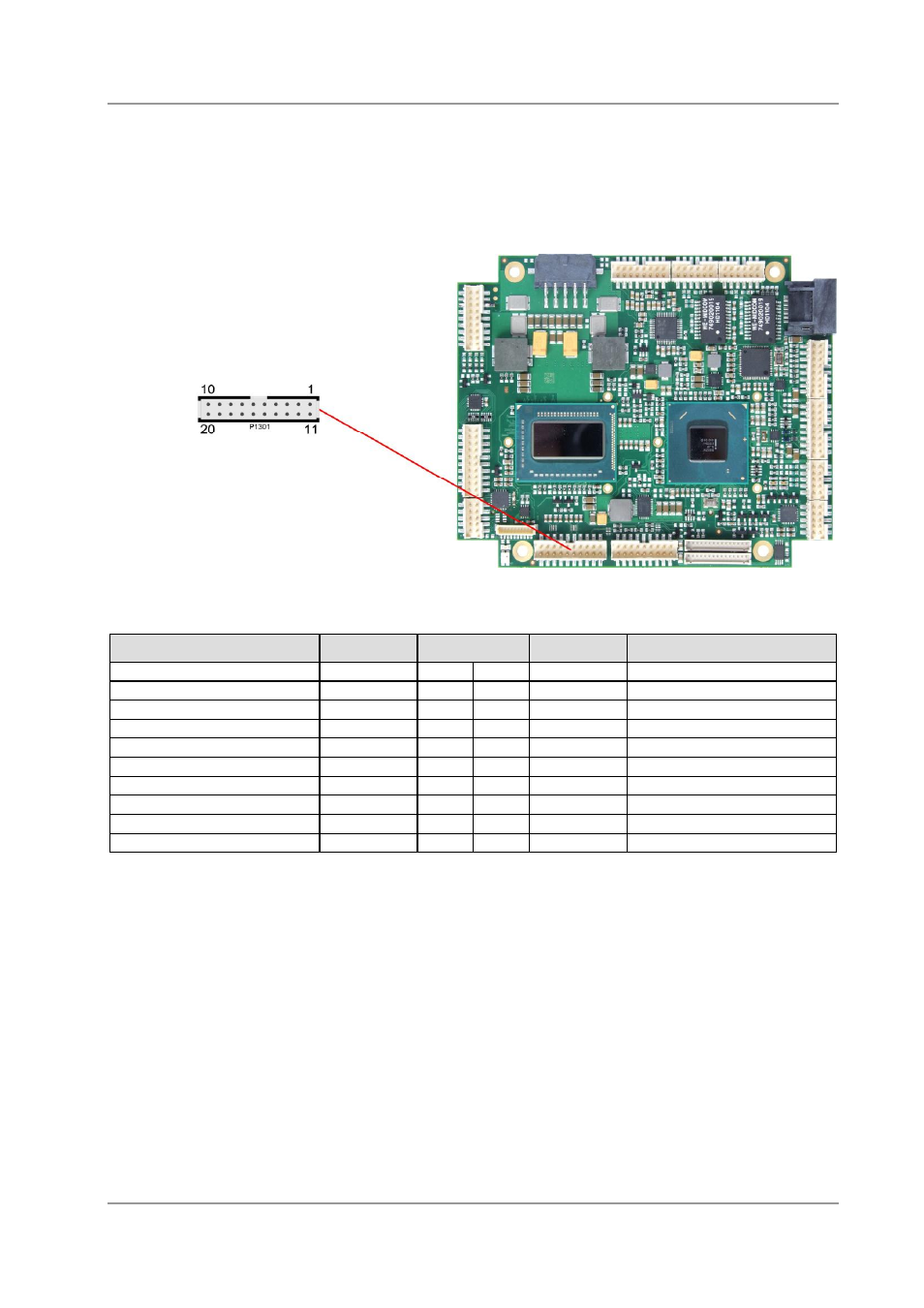

Das CB4055 verfügt über einen DisplayPort-Anschluss, der als 2x10poliger Wannenstecker realisiert ist
(FCI 98424-G52-20LF, passender Gegenstecker z.B. FCI 90311-020LF). Der Anschluss kann auch als
HDMI/DVI-Interface betrieben werden. Dazu muss Pin 11 mit 3,3V verbunden werden (z.B. Pin 3).
Pinbelegung des DisplayPort-Steckers:
Beschreibung
Name
Pin
Name
Beschreibung
Hotplug Detect
DPHPD
1
11
HDMIEN
HDMI Enable
Displayport Aux +
DPAUX
2
12
DPAUX#
Displayport Aux -
Versorgungsspannung 3,3V 3.3V
3
13
GND
Masse
Masse
GND
4
14
DPL3#
Displayport Lane 3 -
Displayport Lane 2 -
DPL2#
5
15
DPL3
Displayport Lane 3 +
Displayport Lane 2 +
DPL2
6
16
GND
Masse
Masse
GND
7
17
DPL1#
Displayport Lane 1 -
Displayport Lane 0 -
DPL0#
8
18
DPL1
Displayport Lane 1 +
Displayport Lane 0 +
DPL0
9
19
GND
Masse
Reserviert
N/C
10
20
GND
Masse
