1. Funktionsbeschreibung Hardware

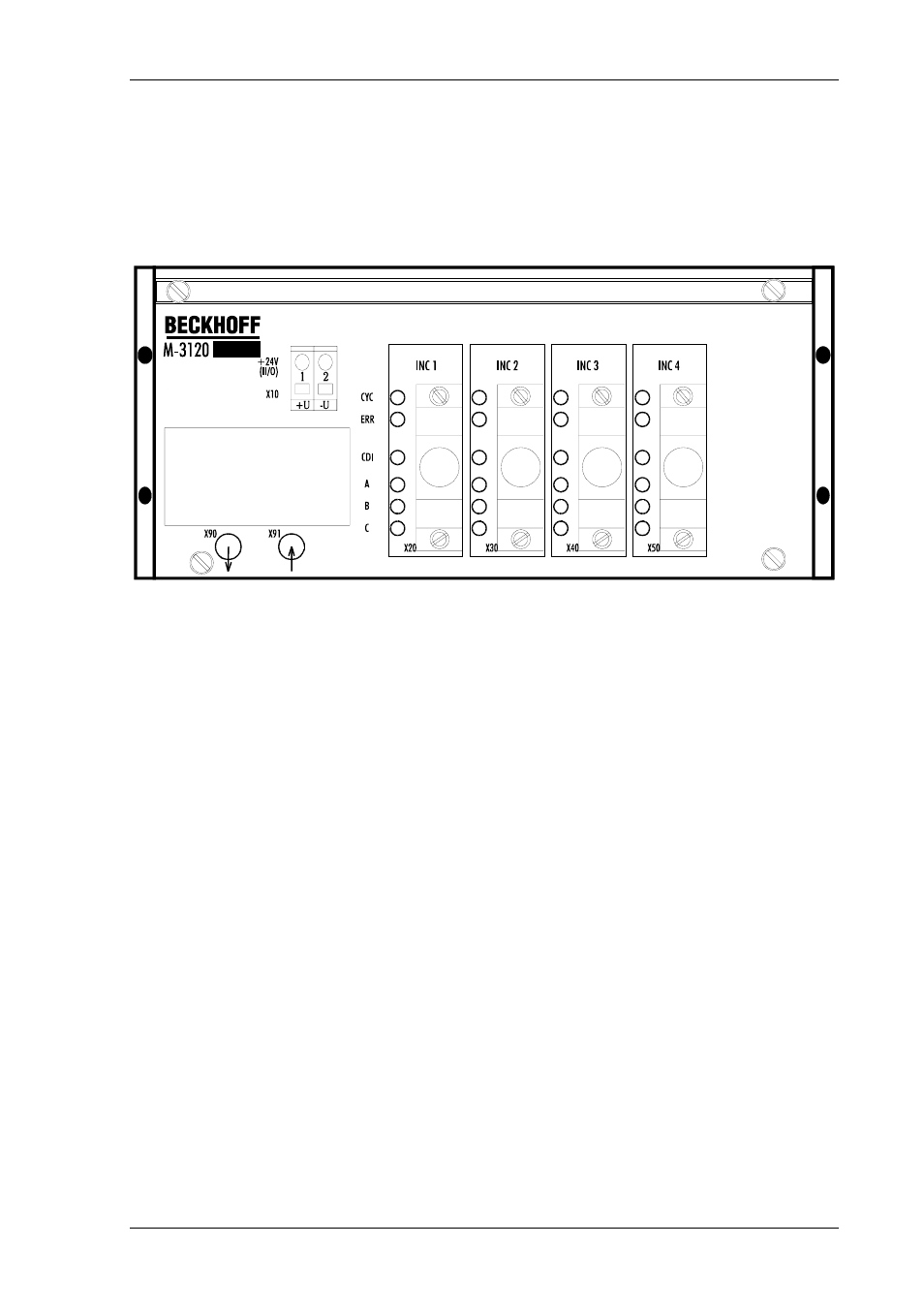

M3120
Das Peripheriemodul M3120 ermöglicht den Anschluß von bis zu vier Incremental-Encoder
an das II/O-System. Es beinhaltet drei getrennte Netzteile für Logik (5V), Geberversorgung
(5V) und Geberversorgung (15V) und die Pegelanpassung von 15V auf 5V. An eine 4-fach
Incremental-Box können 5- oder 15-Volt-Geber angeschlossen werden, sowohl mit als auch
ohne Komplementär-Kanäle.
Alle Digitalfunktionen sind in vier getrennten Peripherie-Controllern (LCA-Schaltkreise)
integriert :
-
24-Bit-UP/DOWN-Counter mit 1,25MHz Grenzfrequenz
-
Eingang "Counter disable"
-
24-Bit-Latch für den Zählerstand beim Nullimpuls
-
Quadraturdecoder mit einstellbarer 1, 2 oder 4-fach Auswertung
-
Komplementärsignale werden wahlweise beachtet (störsicherer)
-
Anschluß an das II/O-System mit allen Funktionen:
.
adressieren, Interrupt, Adr. zählen, Sendeintensität verringern,
.
Cycle- und Error-LED
-
Lese- , Setz- und Aktivierbefehle für Zähler- und Nullimpuls-Register über
Lichtleiter II/O-Bus
