M3120 Incremental-Encoder 4-fach

Beckhoff II/O-System

Datum 20.10.94

Version 1.1

Seite 7 von 13

*)

Auswertart

EE1

EE0

Auswertung

0

0

1-fach

0

1

2-fach

1

0

4-fach

1

1

-

Bem.:

0 = GND Lötbrücke
1 = offen, keine Brücke
im D-SUB-Stecker (15-polig)

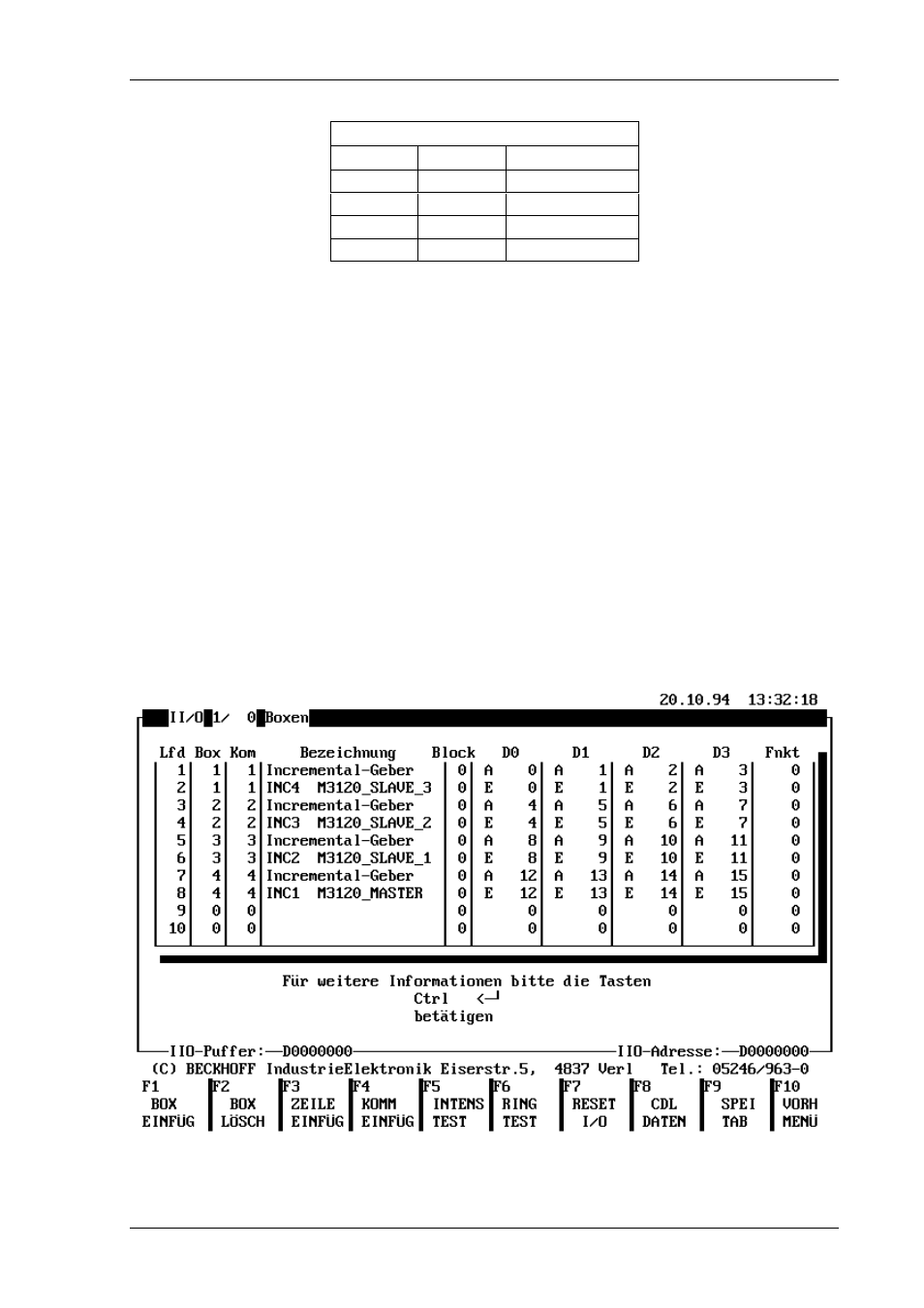

II/O-Listen-Eintragung

Nach Einfügen eines Moduls M3120 (Incremental-Encoder 4-fach) in den LWL-Ring, muß
folgende Eintragung in die II/O-Liste vorgenommen werden.

Achtung: Incrementalgeber INC4 muß als erste Eintragung, INC1 muß als 4.
Eintragung in die II/O-Liste eingefügt werden (siehe Beispiel unten und Blockschaltbild,
Seite4):

zum Beispiel:
