1. Funktionsbeschreibung Hardware
M4200
Allgemeines
Die Frequenzumrichter M4200 (Fabrikat KEB/Beckhoff) ermöglichen die verlustarme und
wartungsfreie Drehzahlverstellung von Drehstromnormmotoren (bis 75kW). Über den
Lichtleiter-Anschluß des II/O-Systems erfolgt eine schnelle und störsichere Datenübertragung
zu einem Zentralgerät wie PC, SPS oder CNC. Alle Parameter eines Frequenzumrichters
können über den II/O-Feldbus gesetzt oder gelesen werden.

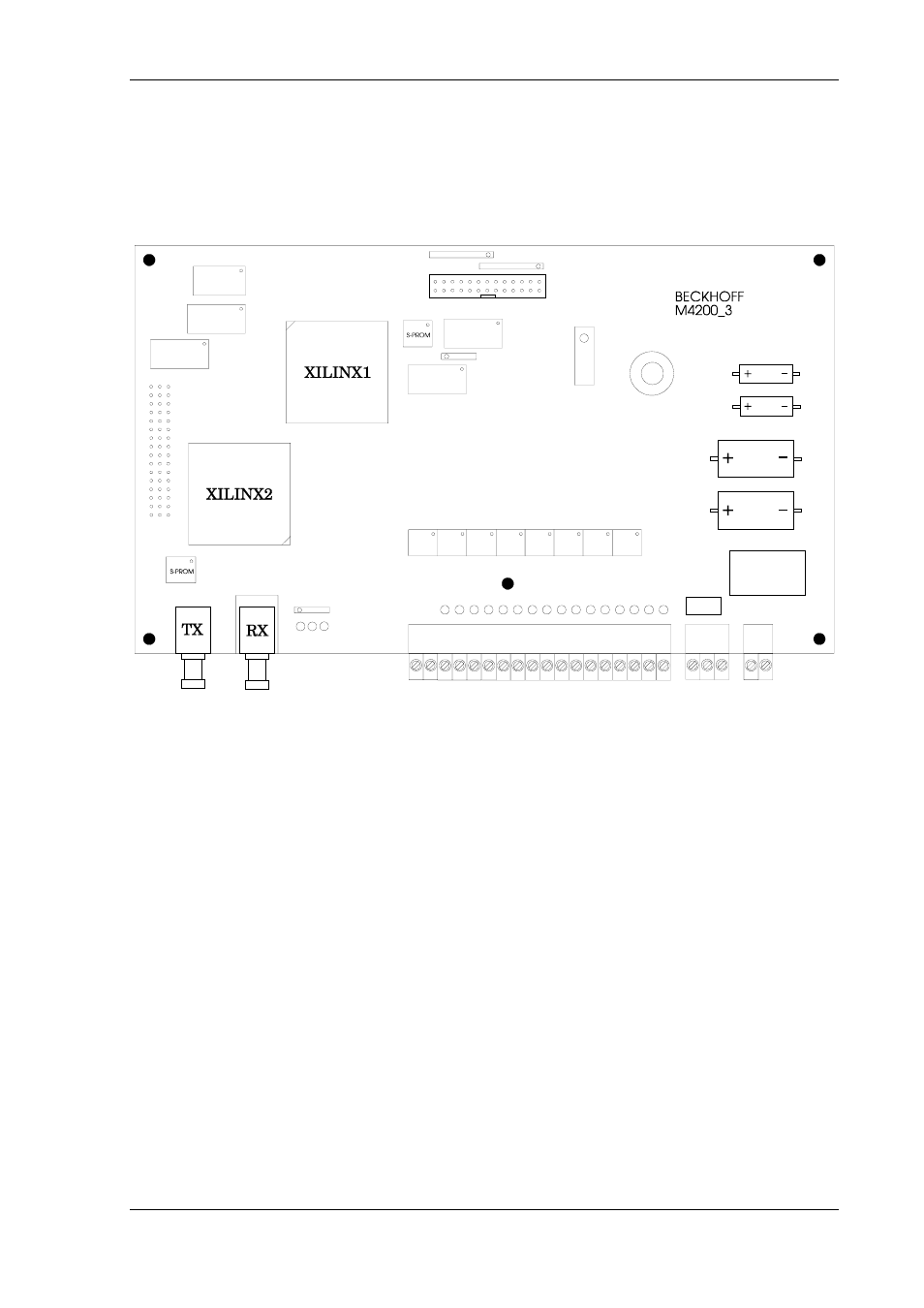

Als Ein/Ausgänge sind vorgesehen :
-
Motoranschluß 3 x 380VAC
-
8 Parallel Eingänge 24VDC
-
8 Parallel Ausgänge 24VDC
(Bem.:
Der Ausgang A7 ist bereits vorbelegt. Hier wird das Reglerfreigabe-Signal verstärkt herausgeführt)
-
Lichtleiter II/O-Feldbus
-
Netzspannung 220/380VAC
Alle Signalleitungen sind steckbar.
