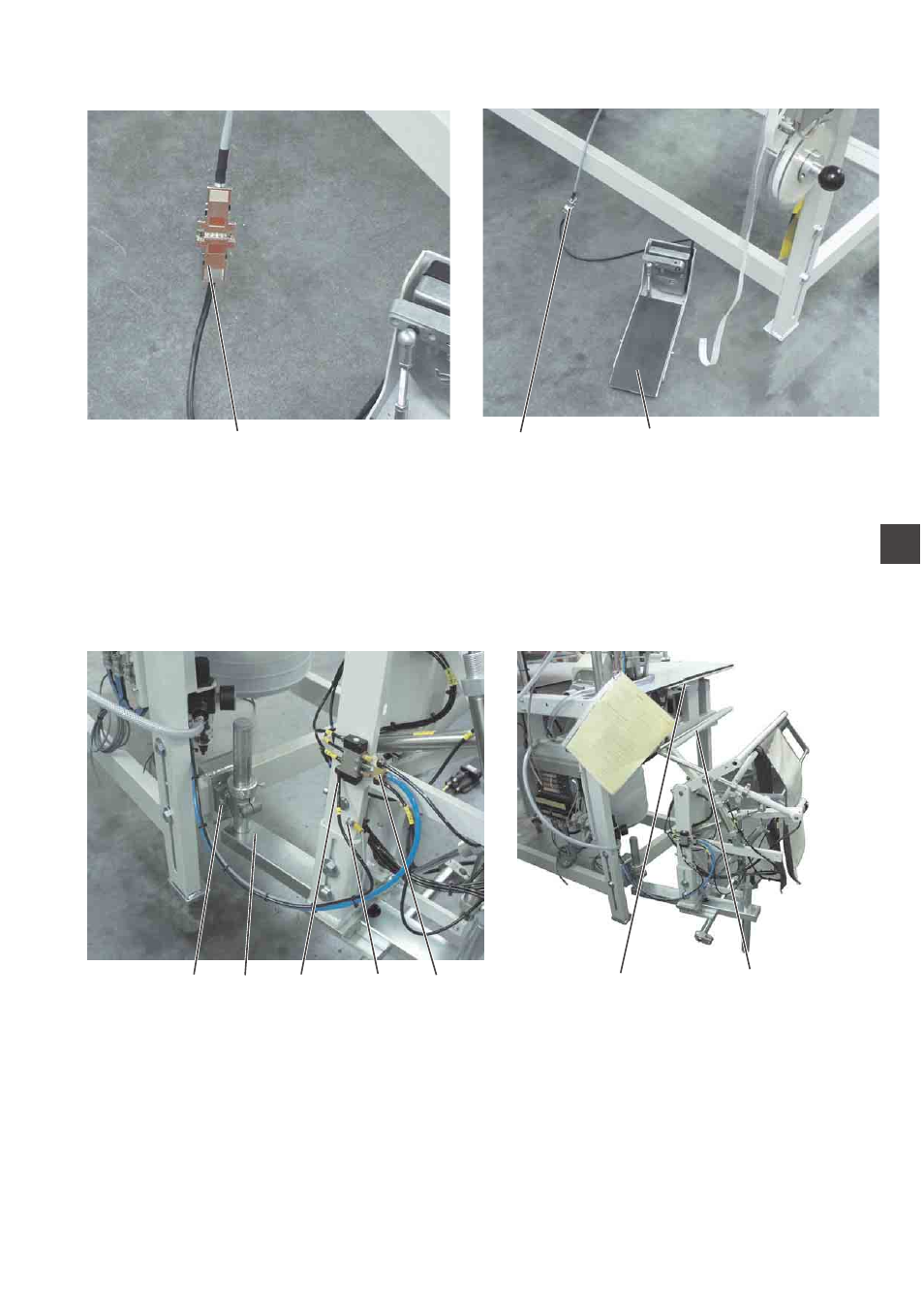

3.5 Fußpedal anschließen
– Fußpedal 1 bedienungsgerecht aufstellen.
– Steckverbindung 2 herstellen.
3.6 Stapler montieren und ausrichten
– Stapler mit der Halterung 4 an die Nähanlage heranstellen.
– Halterung 4 mit zwei Schrauben 5 an der Nähanlage anschrauben.
– Stapler so ausrichten, dass der Ausstreifer 6 parallel zur
Tischplattenkante 7 steht.
– Schrauben 5 festdrehen.
– Erdungsleitung 2 am Stapler anschrauben.
– Druckluftleitungen 1 und 3 auf den Verteiler aufstecken.
7
2
2 1
5 4 3 2 1 7 6
2
