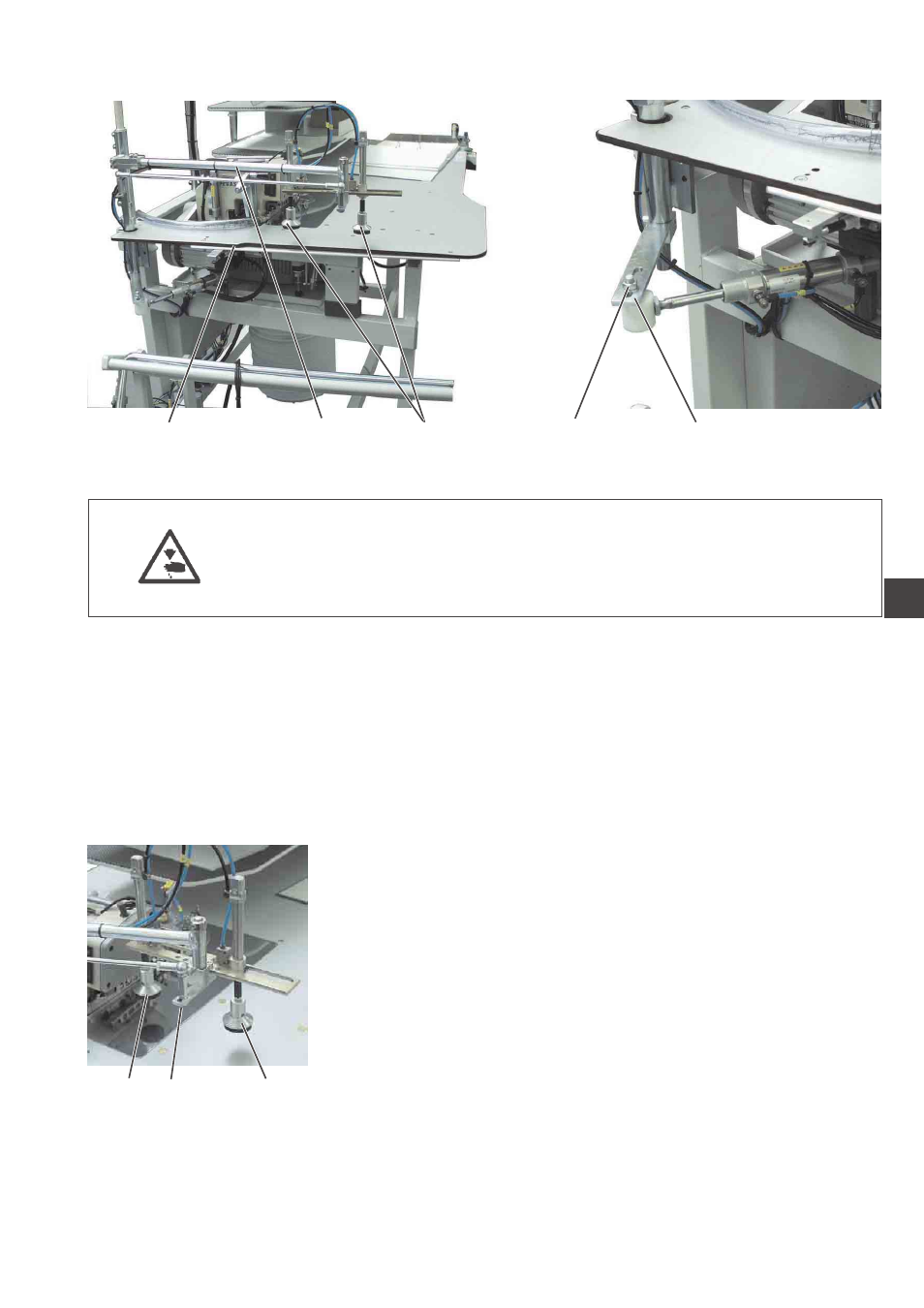

3.3 Ausschwenker einstellen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Ausschwenker nur bei ausgeschalteter Nähanlage einstellen.
Regel
Der Ausschwenker 2 muss so weit ausschwenken, dass die beiden
Stempel 1 möglichst dicht an der Tischplattenkante 3 und parallel zur
Tischplattenkante stehen.
Korrektur Ausschwenkweite
–
Mutter 5 lösen.
– Ausschwenker entsprechend verschieben.
– Mutter 5 festdrehen.
Korrektur Stempelstellung
–
Mutter 6 lösen.
– Stempel 1 entsprechend verdrehen..
– Mutter 6 festdrehen.
21
3
3 2 1 5 4
1 6 1
