Beisler 1281-4 - Handbuch (Seite 15)

1-13
5 Komponenten der Maschine
Die Maschine besteht aus mehreren Komponenten, die entsprechend ihrer
Funktion angeordnet sind:
1. Vorlege- und Arbeitstische
2. Maus mit Führung und Rückzugsmechanismus
3. Nähkopf mit Konturenführung und Pullertransport
4. Bediengerät
5. Stapler mit Fußschalter
6. Hauptschalter
7. Sammelbehälter für Faden- und Nähreste
8. Fußpedal zur Auslösung des Maschinenablaufes
5.1 Vorlege- und Arbeitstische
Die Maschine ist mit zwei Vorlegetischen ausgestattet, wo die Hosen- oder
Rockteile gelagert werden können. Diese Teile können auf dem Arbeitstisch
ausgerichtet werden.

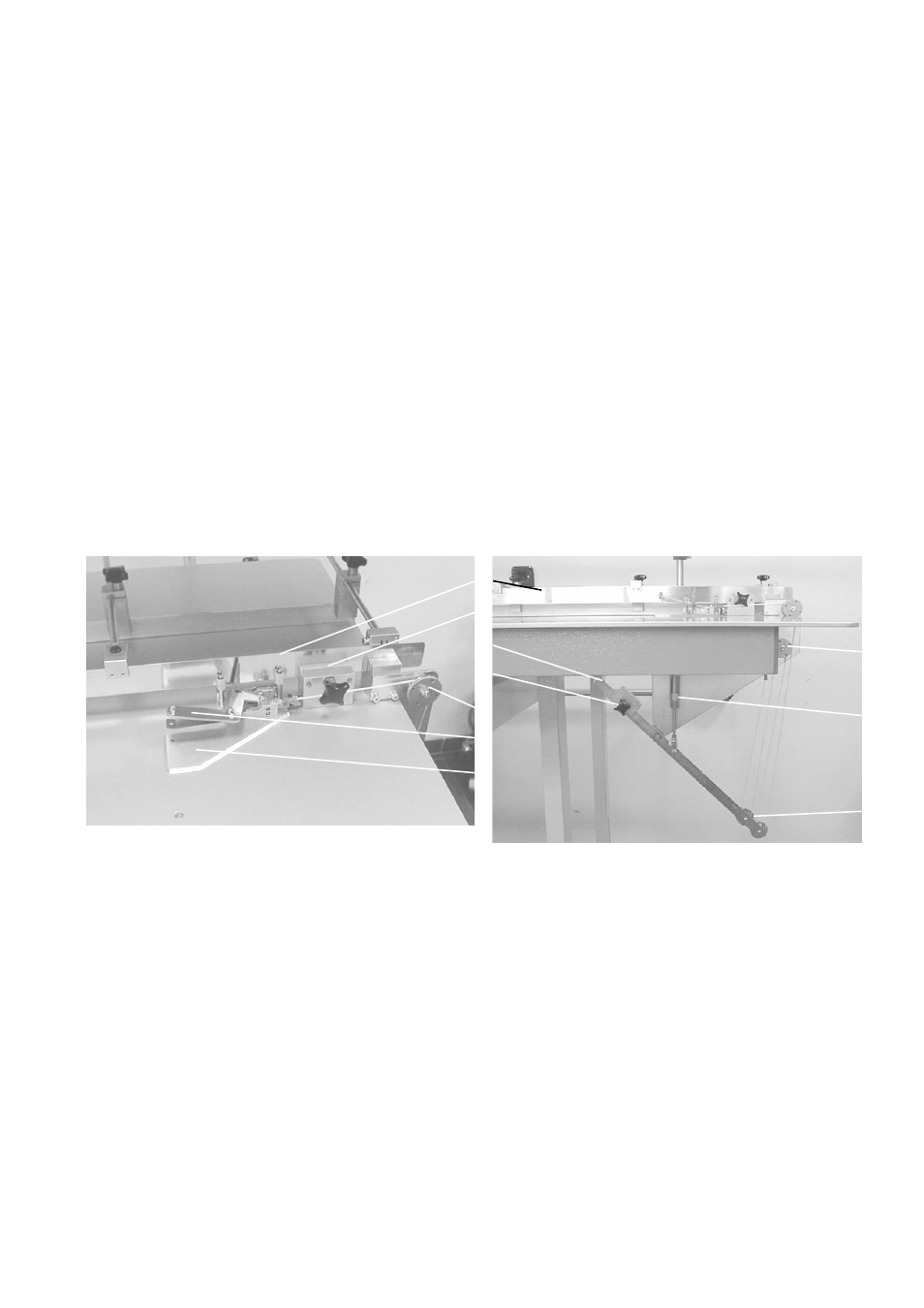

5.2 Maus mit Führungsschiene und Rückzugsmechanismus
Die Maus wird zum Klemmen der Hosen- und Rockteile verwendet, um ein
Weggleiten zu verhindern.
Der Stoff wird zwischen der Mausplatte (7) und dem Klemmarm (6) geklemmt.
Während des Nähvorgangs wird die Maus an der Führungsschiene (1) entlang
gezogen, bis durch einen Endschalter das Öffnen des Klemmarmes (6)
ausgelöst wird.
Die Maus wird dann durch den Rückzugsmechanismus (5) zurückgezogen,
bis der verstellbare Anschlag (2) berührt wird.
Der Rückzugsmechanismus ist unter dem Arbeitstisch montiert und besteht
aus einem Arm (3), einem verstellbaren Gegengewicht(4), verschiedenen
Umlenkrollen (5) und dem Zylinder (8) zum Öffnen und Schließen des Klem-
marms (6).
1
2
3
4
5
6
7
5
8
5
