Beisler 1281-4 Benutzerhandbuch
Seite 39
2-13
F11 Y11 Maus zurück
Pin 14
F12 Y14 Konturenführung seitlich fahren
Pin 14
Y15 Stapler hoch/runter (Option) Pin 12 +24 V
Pin 19 -24 V
Die Eingänge sind folgendermaßen belegt:
Beschreibung
Runder Stecker (6-pin)
M1
Taste Maus zurück
Pin 4
M2
Taste Staplerimpuls
Pin 3
M3
Taste Pullertransport hoch
Pin 1
M7
Initiator Maus zurück
Pin 1 (Eingangsstecker)
3.7
Ein- und Ausgänge programmieren
Auf der Seite Setup -10 werden die Ein- und Ausgänge ein- bzw. ausgeschal-
tet. Eingeschaltete Ein- und Ausgänge können frei programmiert werden.
Um einen Ein- oder Ausgang zu programmieren, positionieren Sie den Cursor
auf dem Ein- bzw. Ausgang und drücken die Spezialtaste. Die Einstellseite
wird geöffnet.
Hinweis
Die Programmierung der Ein- und Ausgänge erfolgt nicht programm-spezifisch.
Das heißt, die Einstellung ist für alle Programme gleich. Änderungen wirken
sich auf alle Nahtprogramme aus.

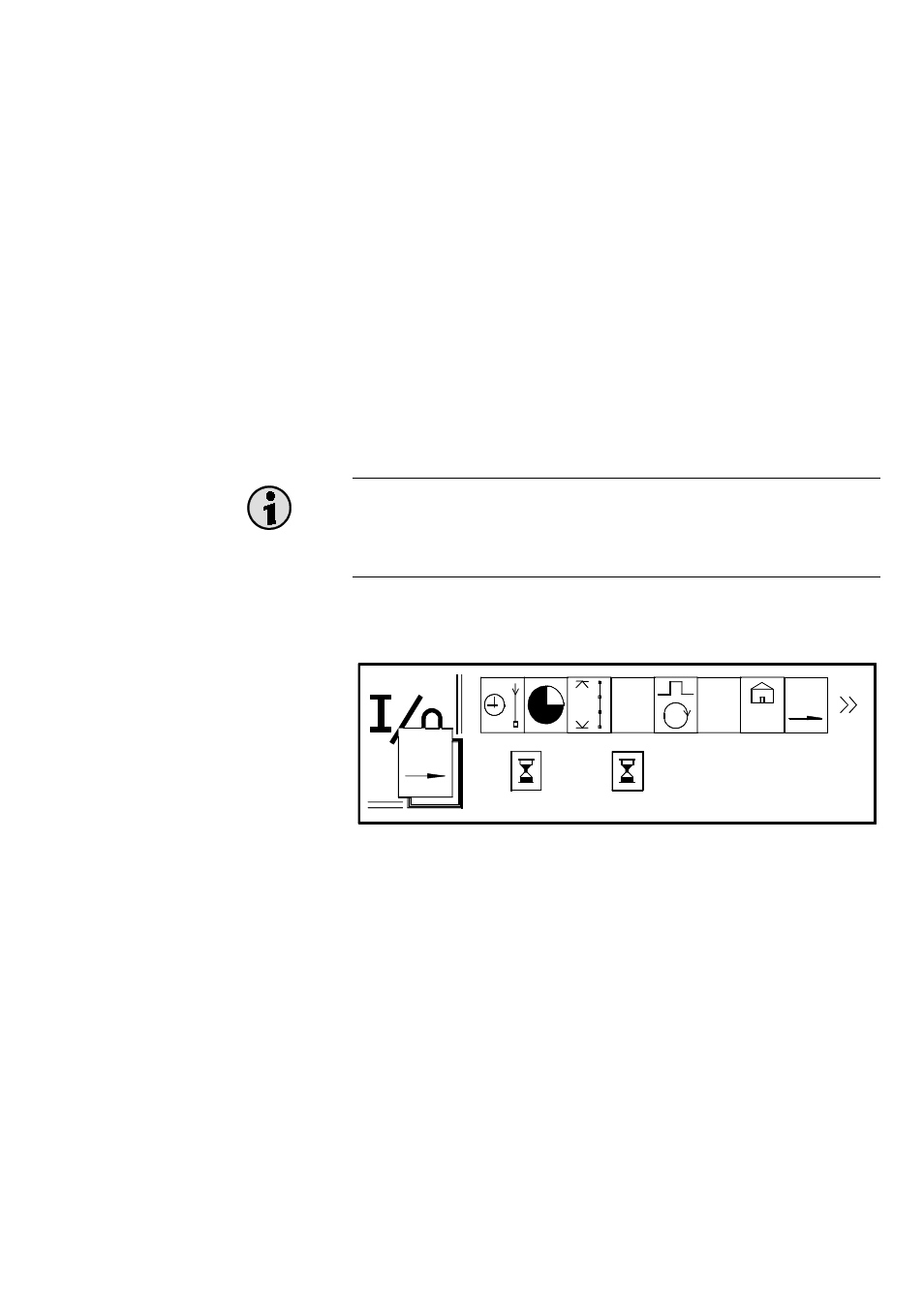

3.7.1
Einstellseite der Ein- und Ausgänge
OUT F6
STEP
STOP
PRG
800
STEP
700
STEP
Am Beispiel des Ausgangs F6 (angezeigt in der oberen, linken Ecke des
Displays) wird eine Programmierung gezeigt.
Für jeden Ein-/Ausgang muß eine Funktion ausgewählt werden, sowie eine
Einschaltverzögerung und eine Einschaltdauer programmiert werden. Die
gewählte Funktion wird links vor dem Hintergrund „I/O“ angezeigt. Die Symbole
werden weiter unten erläutert.
Die Einschaltverzögerung wird rechts neben der linken „Sanduhr“, die Ein-
schaltfauer rechts neben der rechten Sanduhr angezeigt. Über den Sanduhren
werden die verfügbaren Funktionen in einer Reihe nebeneinander angezeigt.
Um einen Ein-/Ausgang zu programmieren, gehen Sie so vor:
1. Positionieren Sie den Cursor auf einem Funktionssymbol im rechten,
oberen Teil des Displays.
2. Drücken Sie die horizontalen Pfeiltasten, bis das gewünschte Funktions-
symbol markiert ist.
3. Drücken Sie die Plus-Taste um das markierte Funktionssymbol auszuwäh-
len. Es erscheint links im Bereich „I/O“.
