BQ Prusa i3 Hephestos Quick guide Z-axis - Handbuch (Seite 11)

9

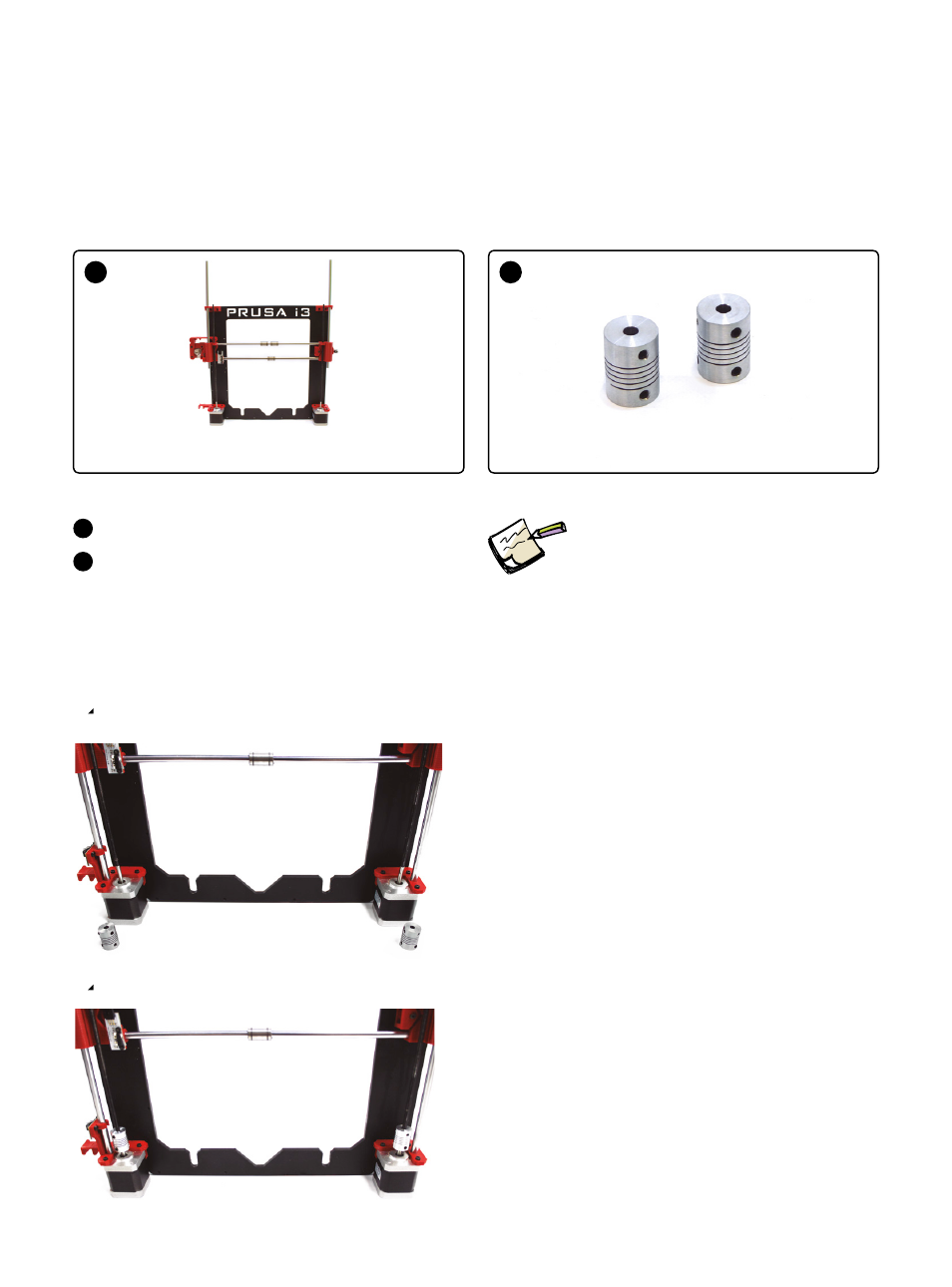

Verbindung der X-Achse mit der Z-Achse:
Flexible Koppler
1 x
Bauteil aus Schritt 7
Flexibler Aluminium-Koppler,
5 auf 5 mm
Flexible Aluminium-Koppler, 5 auf 5 mm, mit 4
Einstellschrauben zur Justierung der glatten
Rundstangen mit einem 2 mm Inbusschlüssel.
A
2 x
B
A
B
Montage:
Setze die flexiblen Aluminium-Koppler auf die
Motorenachsen und justiere sie mit einem
Inbusschlüssel (4). Die untere Einstellschraube
muss mit der Motorenachse verschraubt
werden und die obere mit der Gewindestange.
1
2
Für diesen Schritt brauchst du einen
2mm Inbusschlüssel
