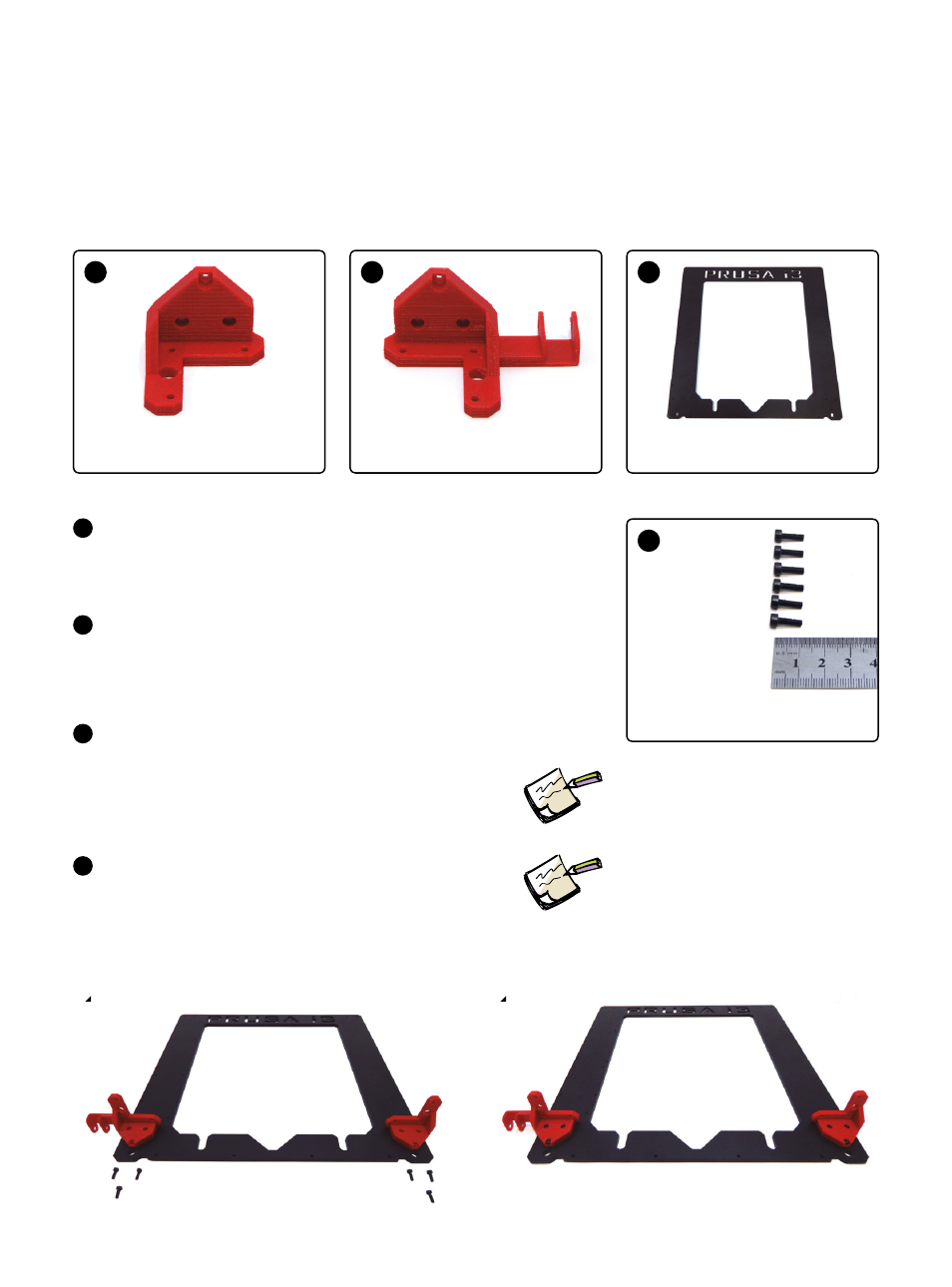

Motorhalterung an den Rahmen befestigen
1 x 1 x 1 x
6 x
Gedruckte untere Halterung, rechts
Gedruckte Halterung des Nema 17 Motors auf der
rechten Seite des Rahmens. Mit Aussparung für die
glatte verchromte Rundstange (Ø8 mm x 320 mm).
Gedruckte untere Halterung, links
Gedruckte Halterung des Nema 17 Motors auf der
linken Seite des Rahmens. Mit Aussparung für die
glatte verchromte Rundstange (Ø8 mm x 320 mm)
und Befestigung für die Kabelführungskette.
Aluminiumrahmen
Schwarzer pulverbeschichteter Rahmen mit
gestanztem „Prusa i3“ Schriftzug auf dem oberen Teil.
Auf dem unteren Teil hat er im Bereich der Y-Achse
eine Aussparung um Reibungen nach Abschluss des
Nivellierungsprozesses der Basis zu vermeiden.
M3 Schraube x 10 mm
A B C
D
A
B
C
D
1 2
Richte die Kabel der Motoren in
Richtung des Rahmens aus und
führe sie durch die Öffnung
Feile die Öffnungen an der Stelle,
an der die glatten Rundstangen
eingeführt werden (Schritt 6).
