Feile die Öffnungen vor dem Einsetzen
der glatten Rundstangen aus. Stecke sie
nicht bis zum Ende durch.
6

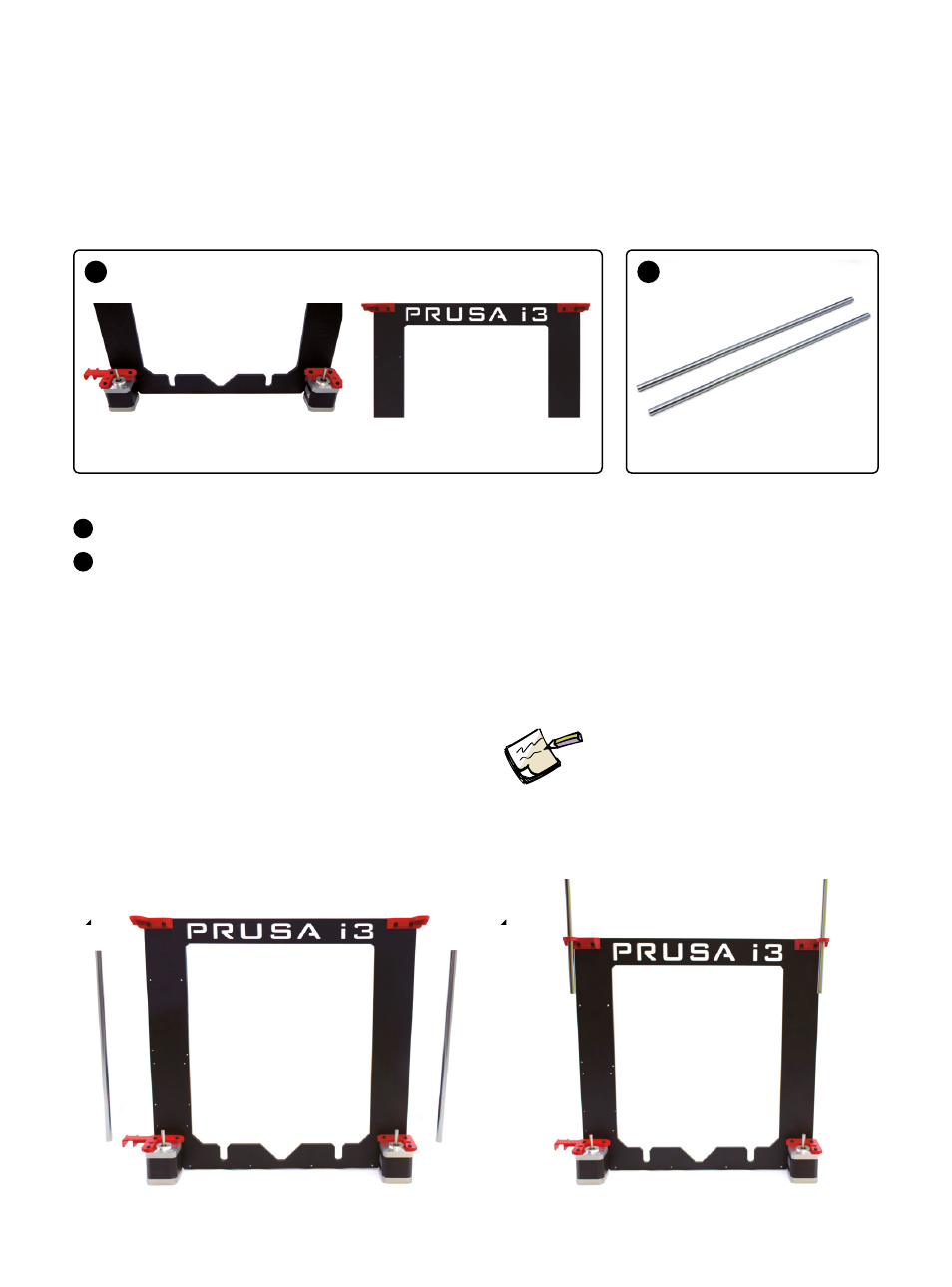

Verbindung der X-Achse mit der Z-Achse:
Glatte Rundstangen einsetzen
1 x
A
2 x
B
Bauteile aus den Schritten 2 und 3
Glatte Rundstange Ø8 mm x 320 mm
A
B
Montage:
Setze die glatten Rundstangen in die Bauteile
aus den Schritten 2 und 3 ein, so dass diese
dadurch verbunden werden.
1 2
