Nachstehend werden die verschiedenen Möglichkeiten der Darstellung erläutert:
• Normal: Dies ist der Standardanzeigemodus. Das Modell wird so angezeigt wie
es entworfen wurde.
• Overhang: Dieser Anzeigemodus identifiziert die kritischen Zonen während
des Druckes. Sie werden in der Anzeige in rot dargestellt. Die kritischen Zonen
sollten während des Druckvorganges gestützt werden.
• Transparent: Macht das Druckstück transparent. Mit diesem Anzeigemodus
kannst du durch das Druckstück hindurchschauen und innere Bereiche des
Objektes betrachten die zunächst verborgen sind.
• X-Ray: Mit diesem Anzeigemodus können Teile dargestellt werden die sich
innerhalb eines anderen Teils befinden. Wenn du zum Beispiel eine Triller-
pfeife drucken möchtest, kannst du dir mit den X-Ray Modus die Kugel im
Inneren der Pfeife ansehen.
• Layers: Mit diesem Anzeigemodus können die verschiedenen Schichten des
Abschlussstückes angezeigt werden. Mit dem Regler auf der rechten Seite
kann die Formgebung der jeweiligen Schichten betrachtet werden. Dank dieser
Ansicht können Fehler in den Schichtungen entdeckt werden (Abb. 4.11).

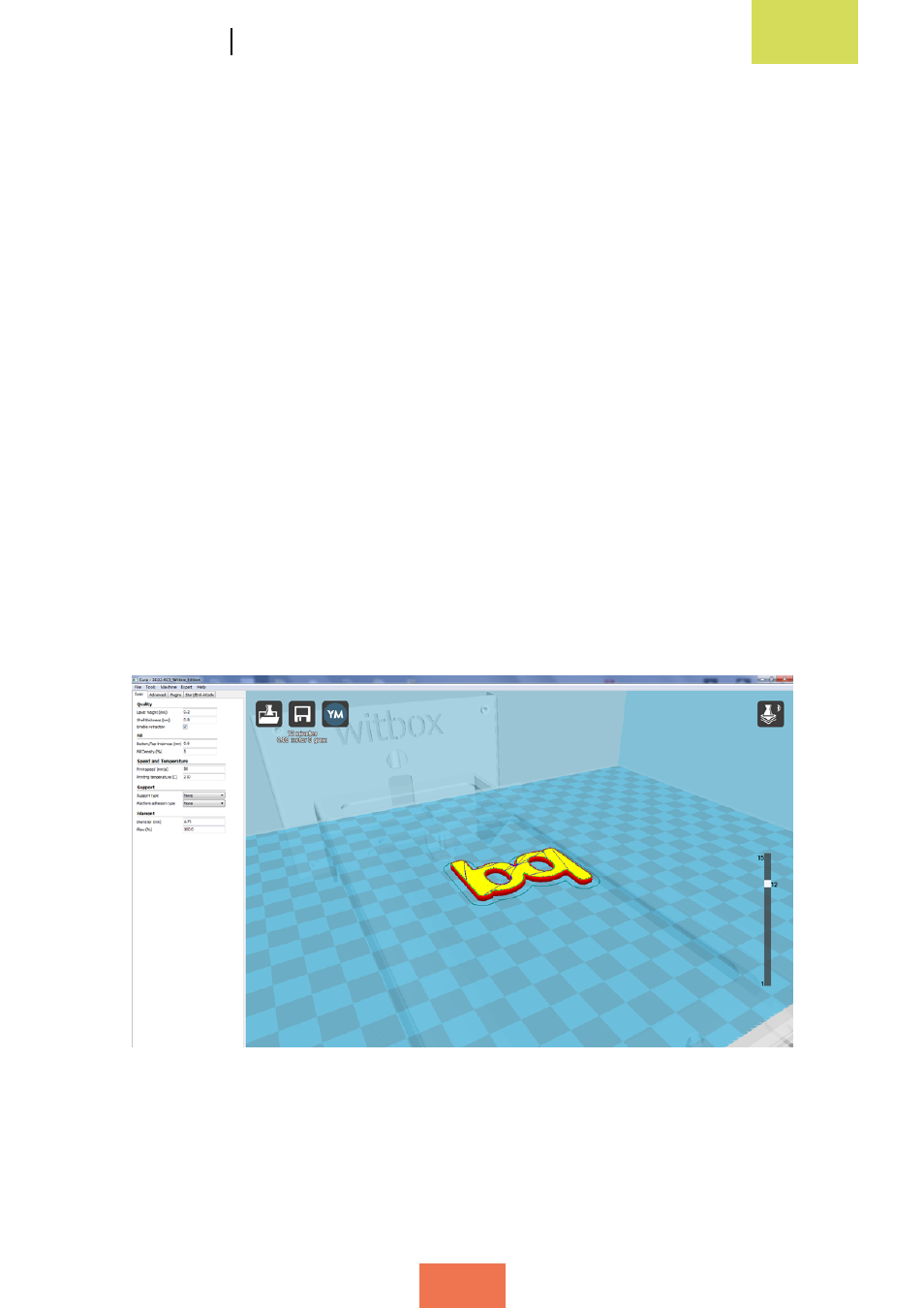

Abbildung 4.11 Anzeigemodus der Schichten
