Elektronik
Die Elektronik die im Witbox verwendet wird wurde sorgfältig ausgewählt und
ermöglicht ihm unabhängig zu drucken ohne an einen Computer angeschlossen zu
sein. Sie besteht Hauptsächlich aus:
• Ramps 1.4 Platine mit Kühlkörper für den MOSFET: Ramps 1.4 ist eine durch
die Reprap Community frei entwickelte Platine. Unter folgendem Link findest
du alle Zeichnungen und Pläne der Platine:
• Freaudino Mega 2560 v2.0 (abgeleiteter Entwurf der Arduino Mega 2560).
• 4 Stepstick Drivers A4988 Treiber: Bestehen aus vier Schichten für eine
bessere Wärmeableitung und zur Vermeidung von Überhitzungsproblemen.
• LCD Bildschirm und SDHC Kartenleser.
Bestandteile der Platine

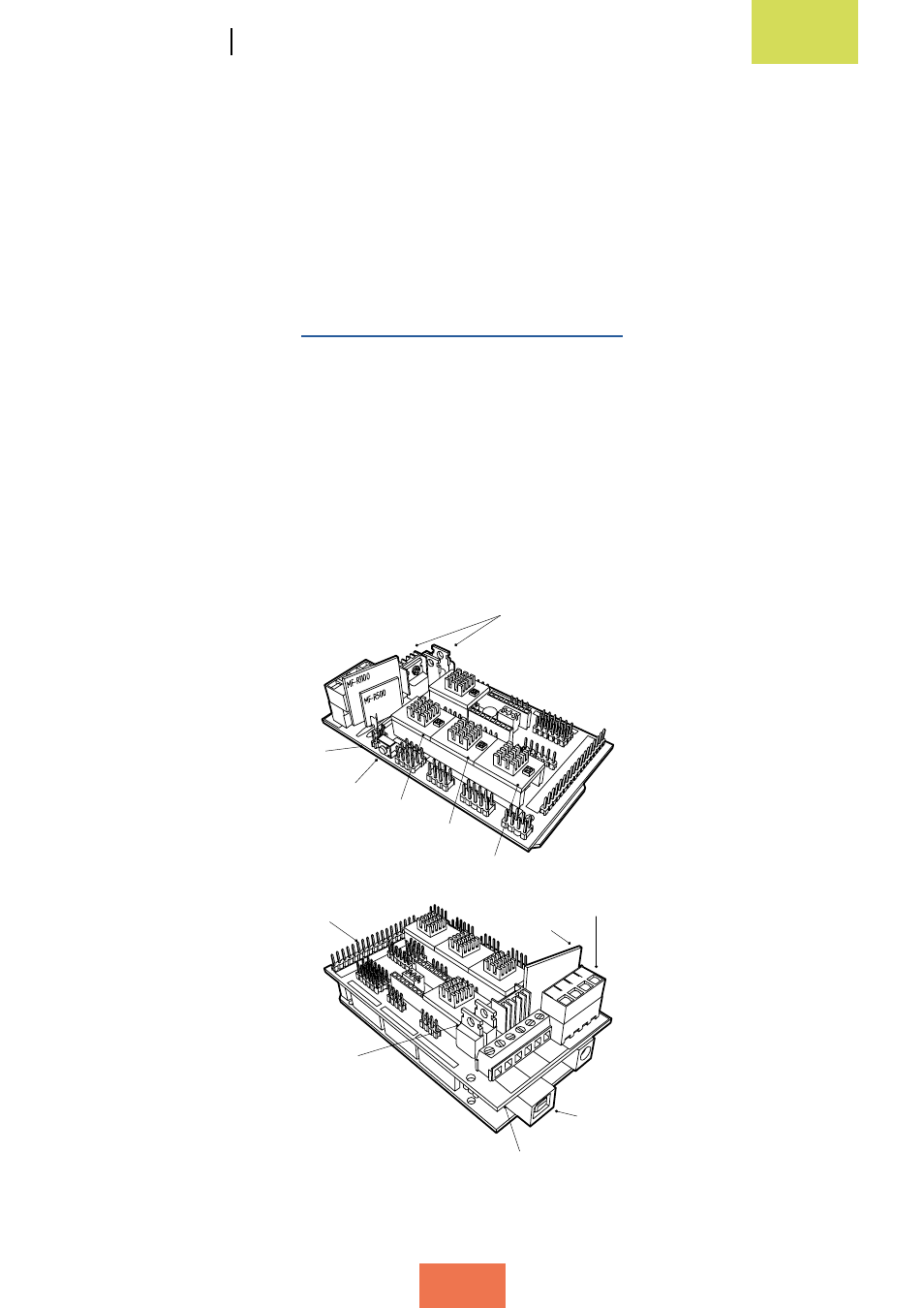

Abbildung 5.8 Die wichtigsten Bestandteile
der Steuerplatine
Mosfet
LCD Controler
Extruder-Treiber
Stromversorgung
USB Anschluss
Stromversorgung
Reset
Y-Achsen Treiber
Z-Achsen Treiber
X-Achsen Treiber
Sicherungen
LEDs
