Witbox Benutzerhandbuch
Deutsch
WESENTLICHE TEILE UND BETRIEB DEINES WITBOX DRUCKERS
In diesem Teil des Handbuches lernst du die wesentlichen Teile deines Witbox Druckers
kennen und erfährst wie jedes Teil funktioniert.
Extruder
Wie bereits in der Einleitung erwähnt verwendet dein
Witbox Drucker die Fused Filament Fabrication (FFF)
Technologie. Hierbei wird geschmolzenes polymeres
Filament schichtweise zu einem Werkstück aufgebaut.
Für die Durchführung dieses Prozesses ist der sogenannte
Extruder (Abb. 5.1) verantwortlich. In diesem Bauteil findet
der gesamte Extrusionsprozess statt.
Der Extruder besteht aus den folgenden Komponenten (Abb. 5.2 und Abb. 5.3):
• Extruder-Motor: Ist für die Bereitstellung der notwendigen Leistung
verantwortlich um das polymere Filament von der Spule bis zum Hot-End zu
führen. Dort wird es bei hoher Temperatur geschmolzen und Schicht für Schicht
auf dem Drucktisch aufgebaut. Dein Witbox verwendet einen 12 V DC Nema 17
Schrittmotor mit einem Drehmoment von 4.000 g/cm.
• Extruder-Körper: Wie sein Name schon sagt ist er der Körper des Extruders.
Auf ihm werden die übrigen Bauteile montiert. Er besteht aus Aluminium 6082.
• Riemenscheibe: Ist am Extruder Motor befestigt. Durch die mechanische
Bearbeitung ihrer Zähne und der der gleichmäßigen Bewegung mit dem Motor
führt sie das Filament zum Hot-End.
• Gestänge des Extruder-Körpers: Drückt das polymere Filament gegen die
Riemenscheibe um den Transport zum Hot-End zu erleichtern. Die wird durch
eine Feder ermöglicht in an einem seiner Enden befestigt ist. Es besteht aus
Aluminium 6082.
• Ventilator und Kühlrippen: Sind am Extruder-Körper befestigt um ihn
abzukühlen.

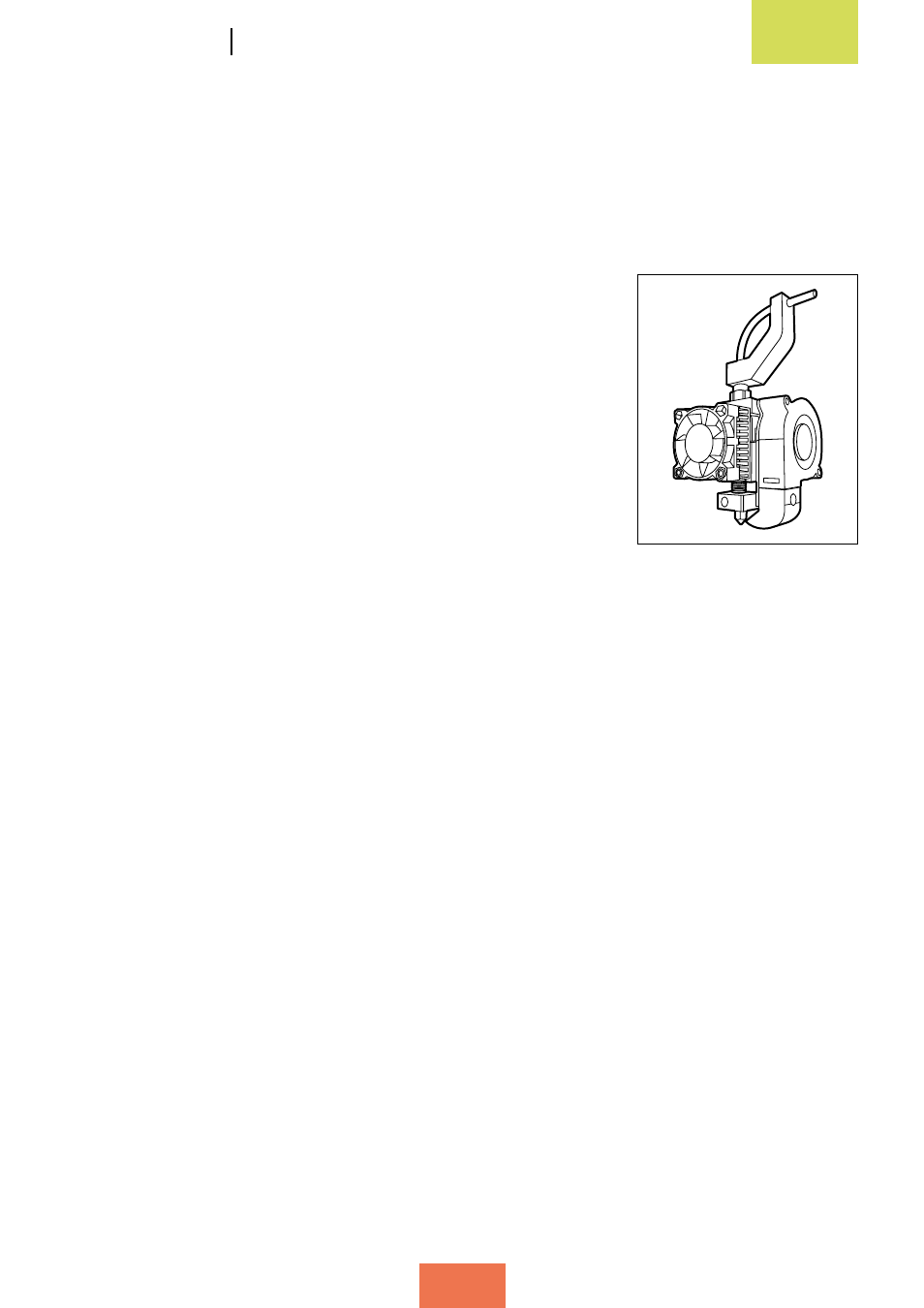

Abbildung 5.1 Extruder
deines Witbox Druckers
