Gestänge verbinden

1 x

1 x

Bauteil aus Schritt 9

Bauteil aus Schritt 5

A

B

A

B

1

2

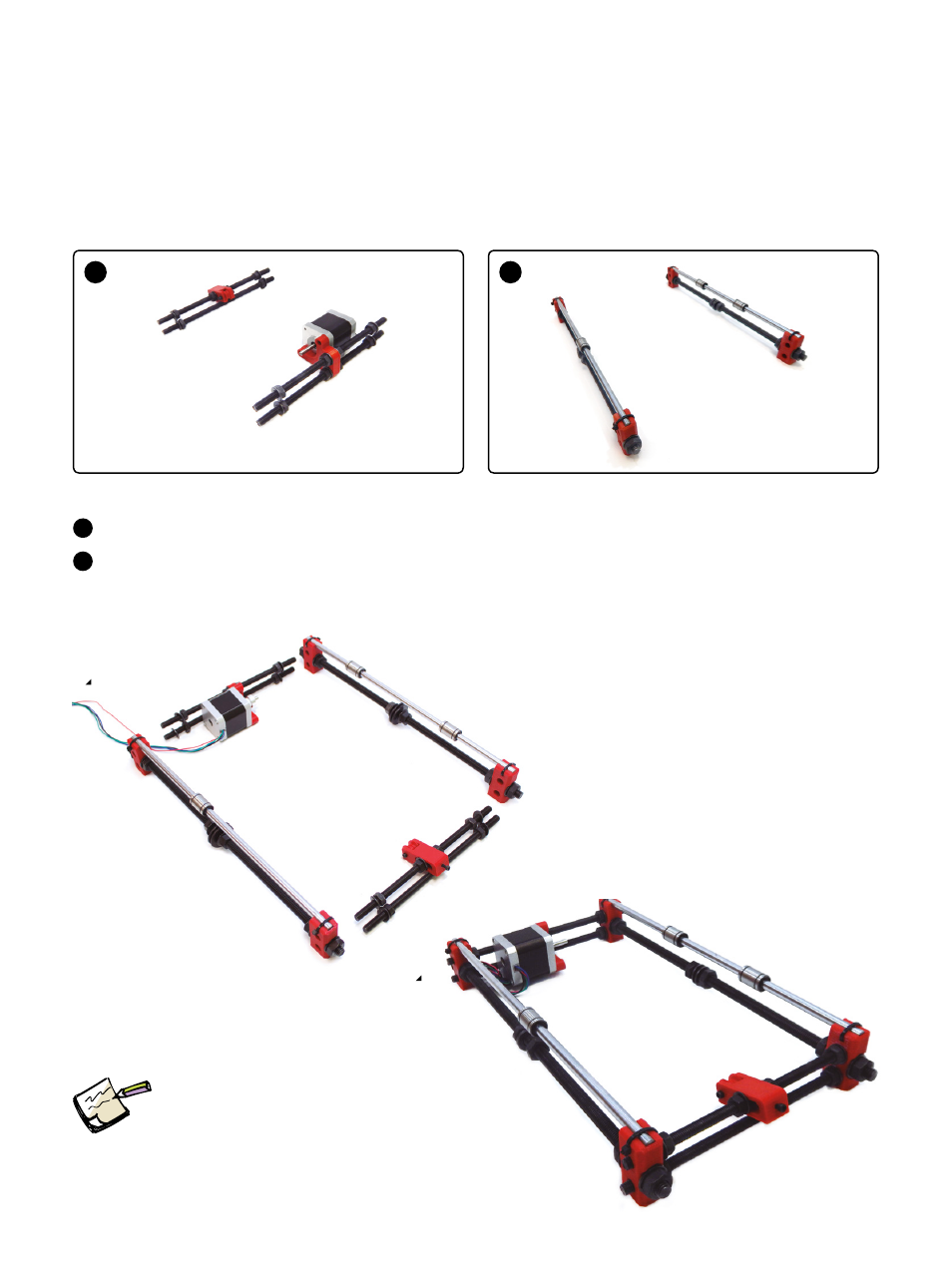

Montage:

Verbinde die vier Bauteile, die du in den
vorherigen Schritten zusammengebaut hast.
Stecke die Enden der Gewindestangen in die
Öffnungen der gedruckten Eckstücke.

Ziehe die Muttern noch nicht zu fest. Dies
geschieht erst im Schritt 17.
